модель 2008 года
- Модель V star 1300
- Код модели V STAR 1300 (XVS13AXCS) CA

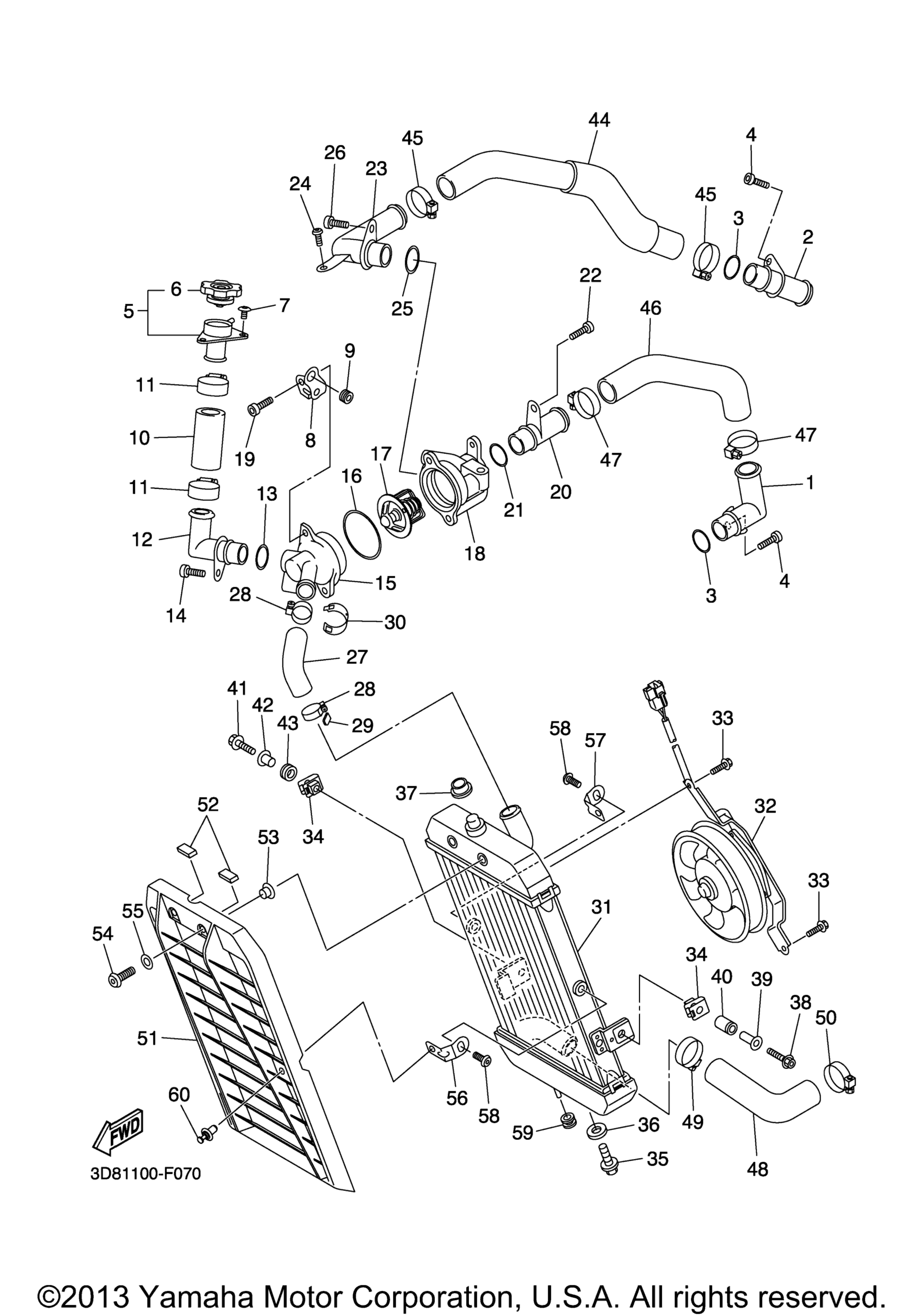

Схема шланга радиатора для V STAR 1300 (XVS13AXCS) CA
Схема
Детали
Номер
Наименование детали
Цена
1
Pipe 1 art. 3D8-12481-00-00
По запросу
2
Pipe 2 art. 3D8-12482-00-00
По запросу
3
Кольцо резиновое Yamaha art. 93210-18417-00
По запросу
4
Bolt, Hexagon Socket Head art. 91312-06014-00
По запросу
5
Conduction Assy art. 4NK-12590-00-00
По запросу
6
Крышка радиатора Yamaha art. 1B3-12462-00-00
По запросу
7
Bolt, Hex. Socket Button art. 90111-06083-00
По запросу
8
Bracket 1 art. 3D8-1244E-00-00
По запросу
9
Grommet art. 90480-10517-00
По запросу
10
Hose 6 art. 3D8-12589-00-00
По запросу
11
Hose Clamp Assy art. 90450-28001-00
По запросу
12
Pipe 4 art. 3D8-12484-00-00
По запросу
13
Кольцо резиновое Yamaha art. 93210-18417-00
По запросу
14
Болт Yamaha art. 91317-06012-00
По запросу
15
Cover, Thermostat art. 3D8-12413-00-00
По запросу
16
Кольцо Yamaha art. 93210-49046-00
от 160 ₽
Аналог
Кольцо уплотнительное крышки тяги переключения передач для Yamaha 6-90/F6-100, Skipper
art. SK93210-49046
160 ₽
Требуется 1 шт.
17
Thermostat Assy art. 1AE-12410-01-00
По запросу
18
Housing, Thermostat art. 3D8-12417-00-00
По запросу
19
Болт Yamaha art. 91314-06020-00
от 263 ₽
20
Pipe 5 art. 3D8-12485-00-00
По запросу
21
Кольцо резиновое Yamaha art. 93210-18417-00
По запросу
22
Болт Yamaha art. 91317-06012-00
По запросу
23
Pipe 6 art. 3D8-12476-00-00
По запросу
24
Болт Yamaha art. 92012-06010-00
По запросу
25
Кольцо резиновое Yamaha art. 93210-18417-00
По запросу
26
Болт Yamaha art. 91317-06012-00
По запросу
27
Hose 4 art. 3D8-12579-00-00
По запросу
28
Hose Clamp Assy art. 90450-38040-00
По запросу
29
Cap art. 4NX-25335-00-00
По запросу
30
Cover 2 art. 5GV-1246E-00-00
По запросу
31
Radiator Assy art. 3D8-12461-10-00
По запросу
32
Blower Assy art. 3D8-12405-10-00
По запросу
33
Bolt, Blower Holding art. 2D1-12675-00-00
По запросу
34
Plate art. 3D8-12535-00-00
По запросу
35
Plug, Drain Cock art. 1AA-12561-00-00
По запросу
36
Gasket art. 1AA-12435-00-00
По запросу
37
Grommet art. 90480-20003-00
По запросу
38
Bolt, Hexagon Socket Head art. 90110-06261-00
По запросу
39
Collar art. 90387-0614X-00
По запросу
40
Damper, Radiator art. 4XY-12465-00-00
По запросу
41
Bolt, Hexagon Socket Head art. 90110-06263-00
По запросу
42
Collar art. 90387-07391-00
По запросу
43
Grommet art. 90480-19283-00
По запросу
44
Hose 1 art. 3D8-12576-00-00
По запросу
45
Hose Clamp Assy art. 90450-28001-00
По запросу
46
Hose 3 art. 3D8-12578-00-00
По запросу
47
Hose Clamp Assy art. 90450-28001-00
По запросу
48
Hose 5 art. 3D8-12588-00-00
По запросу
49
Hose Clamp Assy art. 90450-38040-00
По запросу
50
Hose Clamp Assy art. 90450-35001-00
По запросу
51
Cover, Radiator art. 3D8-12467-00-00
По запросу
52
Damper 1 art. 3D8-21541-00-00
По запросу
53
Collar art. 90387-08076-00
По запросу
54
Bolt, Hex. Socket Button art. 90111-06041-00
По запросу
55
Washer, Plate art. 90201-06096-00
По запросу
56
Stay 1 art. 3D8-2116A-00-00
По запросу
57
Cover 2 art. 3D8-2116E-00-00
По запросу
58
Bolt, Hex. Socket Button art. 90111-06031-00
По запросу
59
Grommet art. 90480-08003-00
По запросу
60
Клипса Yamaha art. 90269-07077-00
от 788 ₽
