модель 2008 года
- Модель V star 1300
- Код модели V STAR 1300 (XVS13AXCS) CA

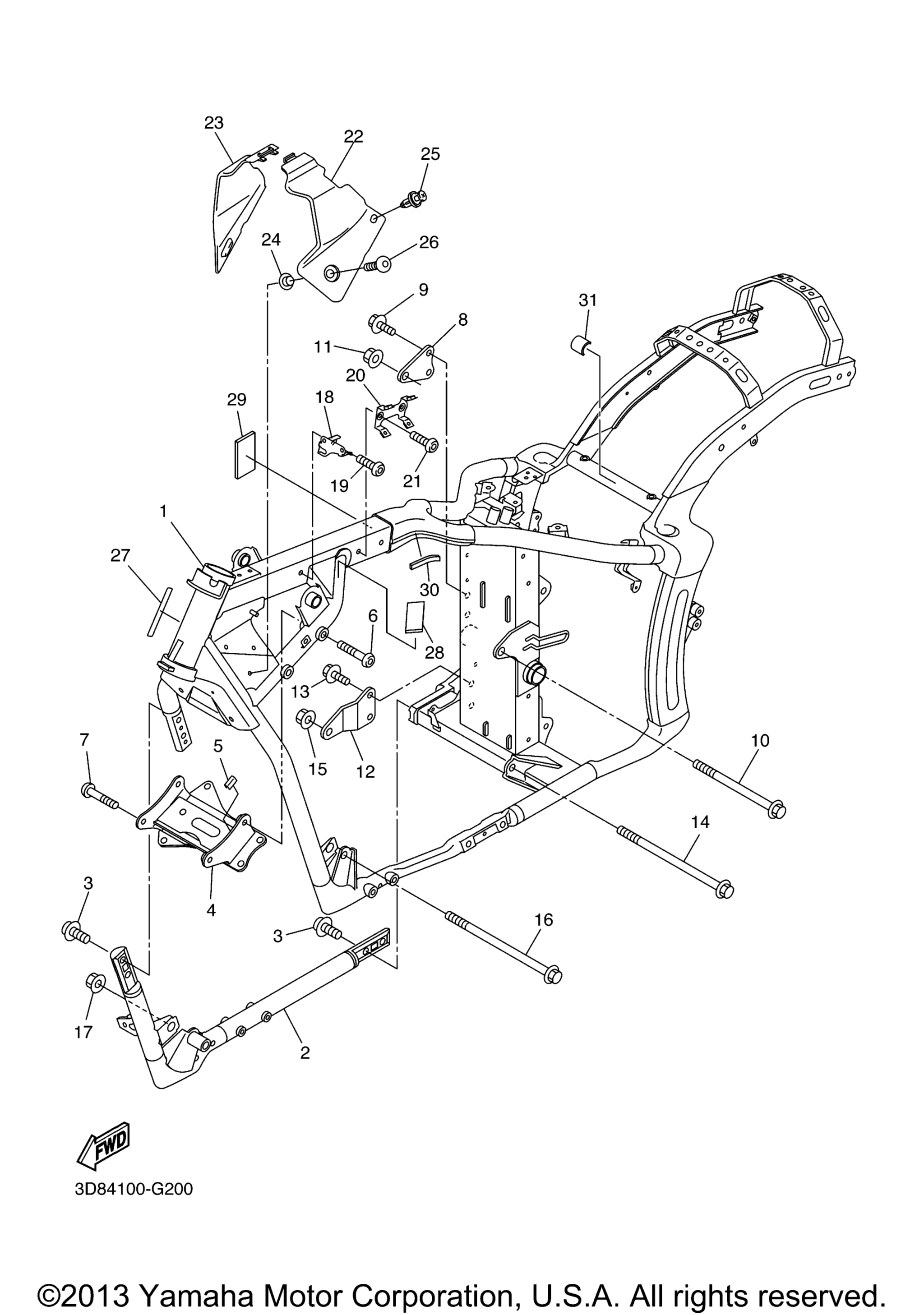

Схема рамы для V STAR 1300 (XVS13AXCS) CA
Схема
Детали
Номер
Наименование детали
Цена
1
Frame Comp art. 3D8-21110-10-00
По запросу
2
Down Tube Comp. 2 art. 3D8-21150-01-00
По запросу
3
Bolt, Hexagon Socket Head art. 90110-10017-00
По запросу
4
Stay, Engine 3 art. 3D8-21317-00-00
По запросу
5
Protector art. 3MA-27491-00-00
По запросу
6
Bolt, Hex. Socket Button art. 90111-10028-00
По запросу
7
Bolt, Hex. Socket Button art. 90111-10030-00
По запросу
8
Stay, Engine 5 art. 3D8-21314-00-00
По запросу
9
Болт Yamaha art. 95817-10020-00
По запросу
10
Bolt, Flange art. 90105-12043-00
По запросу
11
Nut, Self-Locking art. 90185-12002-00
По запросу
12
Stay, Engine 2 art. 3D8-21316-00-00
По запросу
13
Болт Yamaha art. 95817-10020-00
По запросу
14
Bolt, Flange art. 90105-12044-00
По запросу
15
Nut, Self-Locking art. 90185-12002-00
По запросу
16
Bolt, Flange art. 90105-12045-00
По запросу
17
Nut, Self-Locking art. 90185-12002-00
По запросу
18
Bracket, Lh art. 3D8-2119W-00-00
По запросу
19
Болт Yamaha art. 92012-06012-00
По запросу
20
Bracket, Coil art. 3D8-21359-01-00
По запросу
21
Bolt, Hexagon Socket Head art. 91312-06014-00
По запросу
22
Cover, Side 5 art. 3D8-2171E-01-00
По запросу
23
Cover, Side 6 art. 3D8-2171X-01-00
По запросу
24
Collar art. 90387-06071-00
По запросу
25
Заклепка Yamaha art. 90269-07076-00
По запросу
26
Bolt,H Ex. Socket Button art. 90111-06061-00
По запросу
27
Protector art. 3D8-2117G-00-00
По запросу
28
Damper art. 4PX-23426-00-00
По запросу
29
Damper art. 3D8-2113B-00-00
По запросу
30
Прокладка амортизирующая Yamaha art. 1AE-2834E-00-00
от 788 ₽
31
Protector art. 3MA-27491-00-00
По запросу
