модель 2008 года
- Модель V star 1300
- Код модели V STAR 1300 (XVS13CTXCB) CA

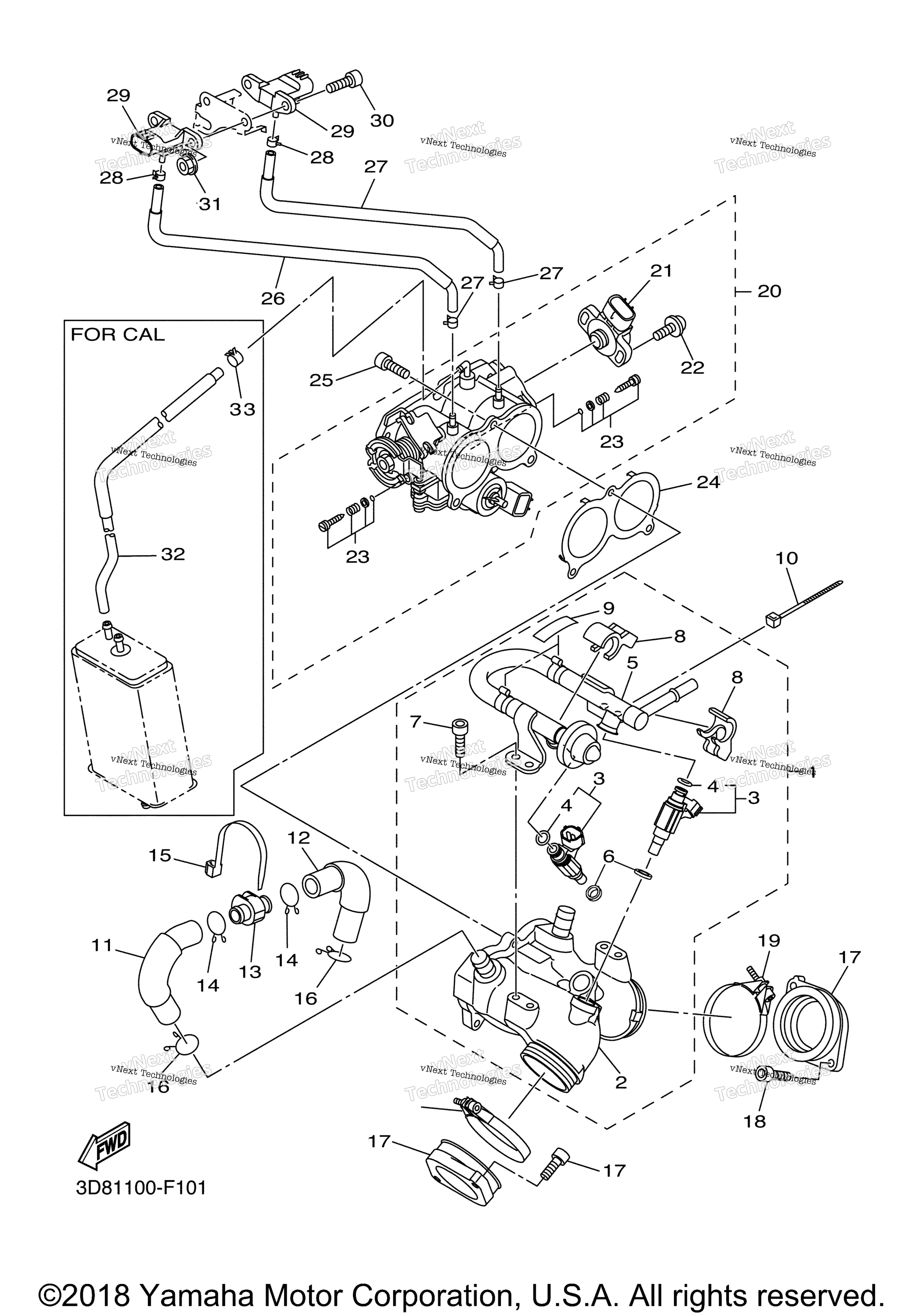

Схема впускной системы 1 для V STAR 1300 (XVS13CTXCB) CA
Схема
Детали
Номер
Наименование детали
Цена
1
Carburetor Joint Assy art. 3D8-13590-30-00
По запросу
2
. .Manifold art. 3D8-13640-00-00
По запросу
3
. .Injector art. 3D8-13761-00-00
По запросу
4
Кольцо уплотнительное резиновое Yamaha art. 5FL-14147-00-00
По запросу
5
. .Pipe Inlet Assembly art. 3D8-13930-10-00
По запросу
6
Прокладка Yamaha art. 8FP-13556-00-00
от 1 701 ₽
7
. Bolt, Hexagon Socket Head art. 91312-06014-00
По запросу
8
. .Holder art. 3D8-14261-00-00
По запросу
9
. .Protector art. 3D8-1442F-00-00
По запросу
10
.Clip art. 4KM-14137-00-00
По запросу
11
Pipe, Silencer art. 3D8-1441J-01-00
По запросу
12
Pipe, Silencer 2 art. 3D8-1442J-01-00
По запросу
13
Plug art. 3D8-14862-00-00
По запросу
14
Clip art. 90467-18196-00
По запросу
15
Зажим art. 90464-15195-00
По запросу
16
Clip art. 90467-18196-00
По запросу
17
Joint, Carburetor 1 art. 3D8-13586-00-00
По запросу
18
Болт Yamaha art. 91314-06020-00
от 263 ₽
19
Хомут Yamaha art. 90450-62006-00
По запросу
20
Throttle Body Assy 5S64 X 49 art. 3D8-13750-20-00
По запросу
20
Throttle Body Assy 5S65 XC CA art. 3D8-13750-30-00
По запросу
21
. .Throttle Sensor Assy art. 8GL-85885-01-00
По запросу
22
. .Screw art. 4KM-24453-00-00
По запросу
23
. .Air Screw Set art. 3D8-14104-00-00
По запросу
24
Seal art. BL3-14467-00-00
По запросу
25
Болт Yamaha art. 91314-06020-00
от 263 ₽
26
Hose, Air art. 3D8-13895-00-00
По запросу
27
Hose, Air 2 art. 3D8-13895-00-00
По запросу
28
.Clip art. 90467-07093-00
По запросу
29
Sensor, Pressure art. 5PS-82380-00-00
По запросу
30
Болт Yamaha art. 91314-06020-00
от 263 ₽
31
Гайка Yamaha art. 95702-06500-00
По запросу
32
Pipe art. 3D8-14148-10-00
По запросу
33
Clip art. 90467-09120-00
По запросу
