модель 2008 года
- Модель V star 1300
- Код модели V STAR 1300 (XVS13CTXCB) CA

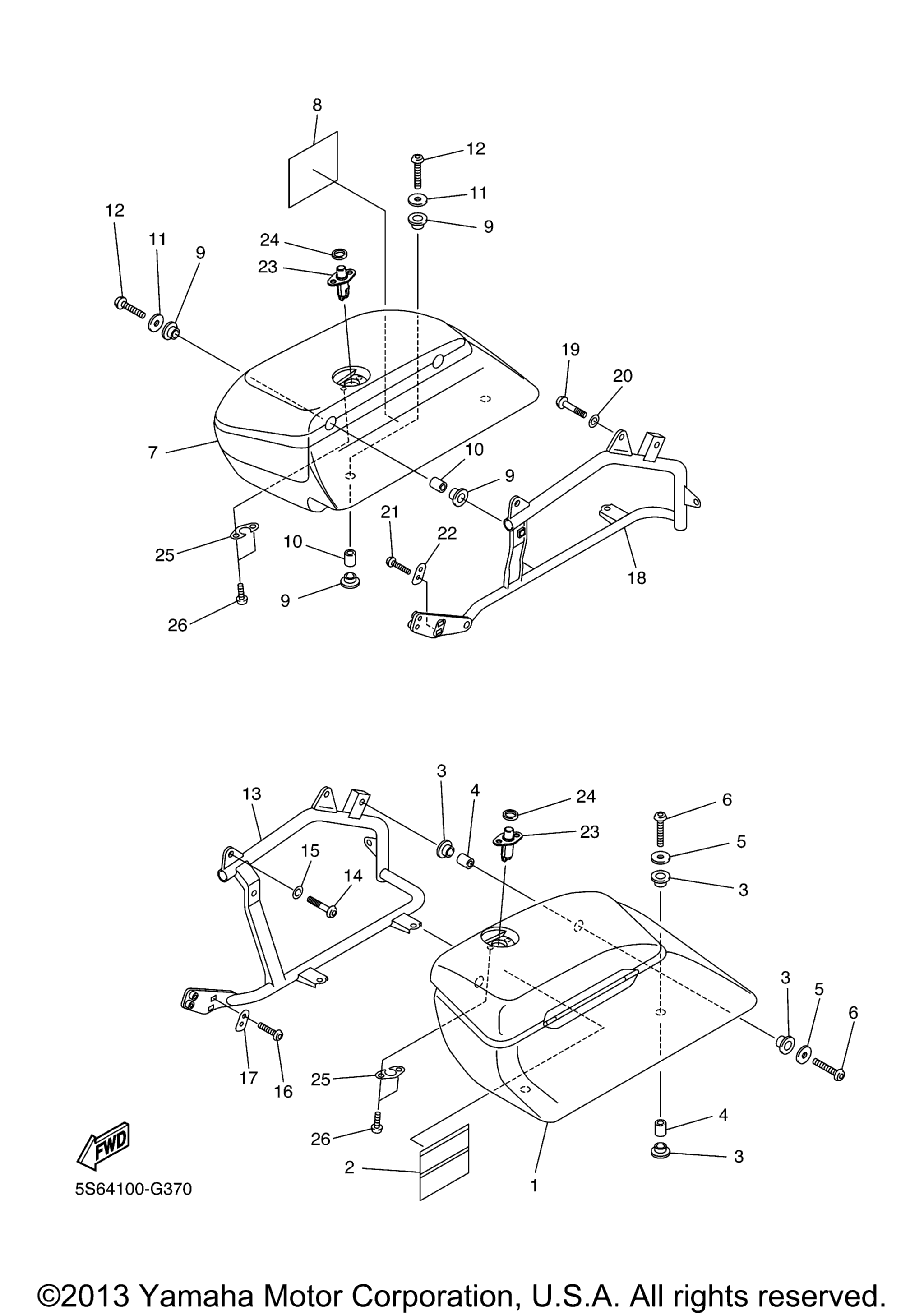

Схема кофр для V STAR 1300 (XVS13CTXCB) CA
Схема
Детали
Номер
Наименование детали
Цена
1
Saddlebag Comp. 1 art. 5S6-F8430-01-00
По запросу
2
.Label, Caution art. 5S6-F8446-00-00
По запросу
3
Grommet art. 90480-20004-00
По запросу
4
Collar art. 90387-08077-00
По запросу
5
Washer, Plate art. 90201-065G8-00
По запросу
6
Bolt, Button Head art. 92012-06025-00
По запросу
7
Saddlebag Comp. 2 art. 5S6-F8440-01-00
По запросу
8
.Label, Caution art. 5S6-F8446-00-00
По запросу
9
Grommet art. 90480-20004-00
По запросу
10
Collar art. 90387-08077-00
По запросу
11
Washer, Plate art. 90201-065G8-00
По запросу
12
Bolt, Button Head art. 92012-06025-00
По запросу
13
Frame, Saddlebag 1 art. 5S6-28473-01-00
По запросу
14
Bolt, Button Head art. 92012-08065-00
По запросу
15
Washer art. 92902-08200-00
По запросу
16
Bolt, Hex. Socket Button art. 90111-08046-00
По запросу
17
Plate art. 5S6-28417-00-00
По запросу
18
Frame, Saddlebag 2 art. 5S6-28474-01-00
По запросу
19
Bolt, Button Head art. 92012-08065-00
По запросу
20
Washer art. 92902-08200-00
По запросу
21
Bolt, Hex. Socket Button art. 90111-08046-00
По запросу
22
Plate art. 5S6-28417-00-00
По запросу
23
Lock Assy 1 art. 5S6-28408-00-00
По запросу
24
Seal 1 art. 5S6-28428-00-00
По запросу
25
Plate, Lock 1 art. 2C5-F848T-00-00
По запросу
26
.Bolt, Button Head art. 92014-05010-00
По запросу
