модель 2008 года
- Модель V star 1300
- Код модели V STAR 1300 (XVS13CTXCB) CA

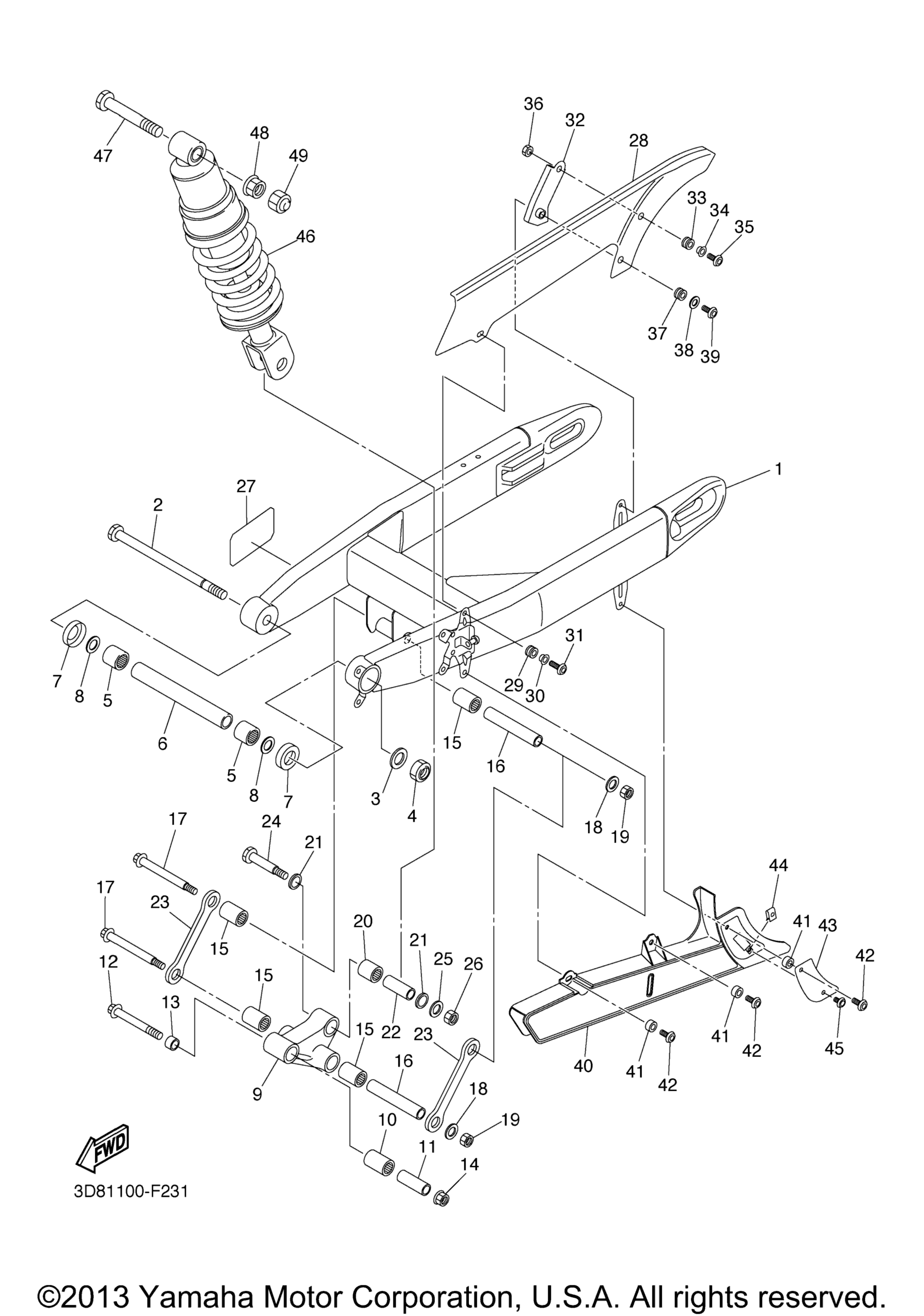

Схема задней части ARM SUSPENSION для V STAR 1300 (XVS13CTXCB) CA
Схема
Детали
Номер
Наименование детали
Цена
1
Rear Arm Comp art. 3D8-22110-01-00
По запросу
2
Shaft, Pivot art. 3D8-22141-01-00
По запросу
3
Washer, Plate art. 90201-16018-00
По запросу
4
Nut, Self-Locking art. 90185-16002-00
По запросу
5
Игольчатый подшипник Yamaha art. 93320-32403-00
По запросу
6
Bush 2 art. 3D8-22124-00-00
По запросу
7
Cover, Thrust 2 art. 5EL-22129-00-00
По запросу
8
Washer, Plate art. 90201-243U9-00
По запросу
9
Arm, Relay art. 3D8-2217A-00-00
По запросу
10
Подшипник Yamaha art. 93317-42060-00
По запросу
11
Collar art. 90387-100T8-00
По запросу
12
Bolt, Flange art. 90105-10233-00
По запросу
13
Collar art. 90387-10049-00
По запросу
14
Гайка Yamaha art. 95602-10200-00
По запросу
15
Bearing art. 93317-41761-00
По запросу
16
Collar art. 90387-126T1-00
По запросу
17
Bolt art. 90101-12027-00
По запросу
18
Washer, Plate art. 90201-12045-00
По запросу
19
Nut, U art. 95612-12100-00
По запросу
20
Bearing art. 93317-31771-00
По запросу
21
Сальник Yamaha art. 93109-17071-00
от 935 ₽
22
Collar art. 90387-127W0-00
По запросу
23
Arm 1 art. 3D8-2217M-00-00
По запросу
24
Bolt art. 90109-10024-00
По запросу
25
Шайба Yamaha art. 90201-10035-00
от 525 ₽
26
Nut, U art. 95617-10100-00
По запросу
27
Protector art. 5PX-21652-00-00
По запросу
28
Case, Chain art. 3D8-22311-00-00
По запросу
29
Втулка резиновая Yamaha art. 90480-13004-00
По запросу
30
Collar art. 90387-06171-00
По запросу
31
Screw art. 90149-06302-00
По запросу
32
Stay, Chain Case art. 3D8-2213J-00-00
По запросу
33
Втулка резиновая Yamaha art. 90480-13004-00
По запросу
34
Collar art. 90387-06171-00
По запросу
35
Bolt, Hex. Socket Button art. 90111-06038-00
По запросу
36
Гайка Yamaha art. 95380-06600-00
от 630 ₽
37
Втулка резиновая Yamaha art. 90480-13004-00
По запросу
38
Washer, Plate art. 90201-06095-00
По запросу
39
Screw art. 90149-06302-00
По запросу
40
Case, Chain 2 art. 3D8-22312-00-00
По запросу
41
Collar art. 90387-06106-00
По запросу
42
Screw art. 90149-06302-00
По запросу
43
Plate, Guide 1 art. 5PX-22341-00-00
По запросу
44
Гайка-скоба 90183-06800-00 art. 90183-06069-00
По запросу
45
Bolt, Hex. Socket Button art. 90149-06298-00
По запросу
46
Shock Absorber Assy, Rear art. 3D8-22210-20-00
По запросу
47
Bolt art. 90109-10028-00
По запросу
48
Гайка Yamaha art. 95602-10200-00
По запросу
49
Cap art. 5YU-2143A-00-00
По запросу
