модель 2008 года
- Модель XT250
- Код модели XT250 (XT250X)

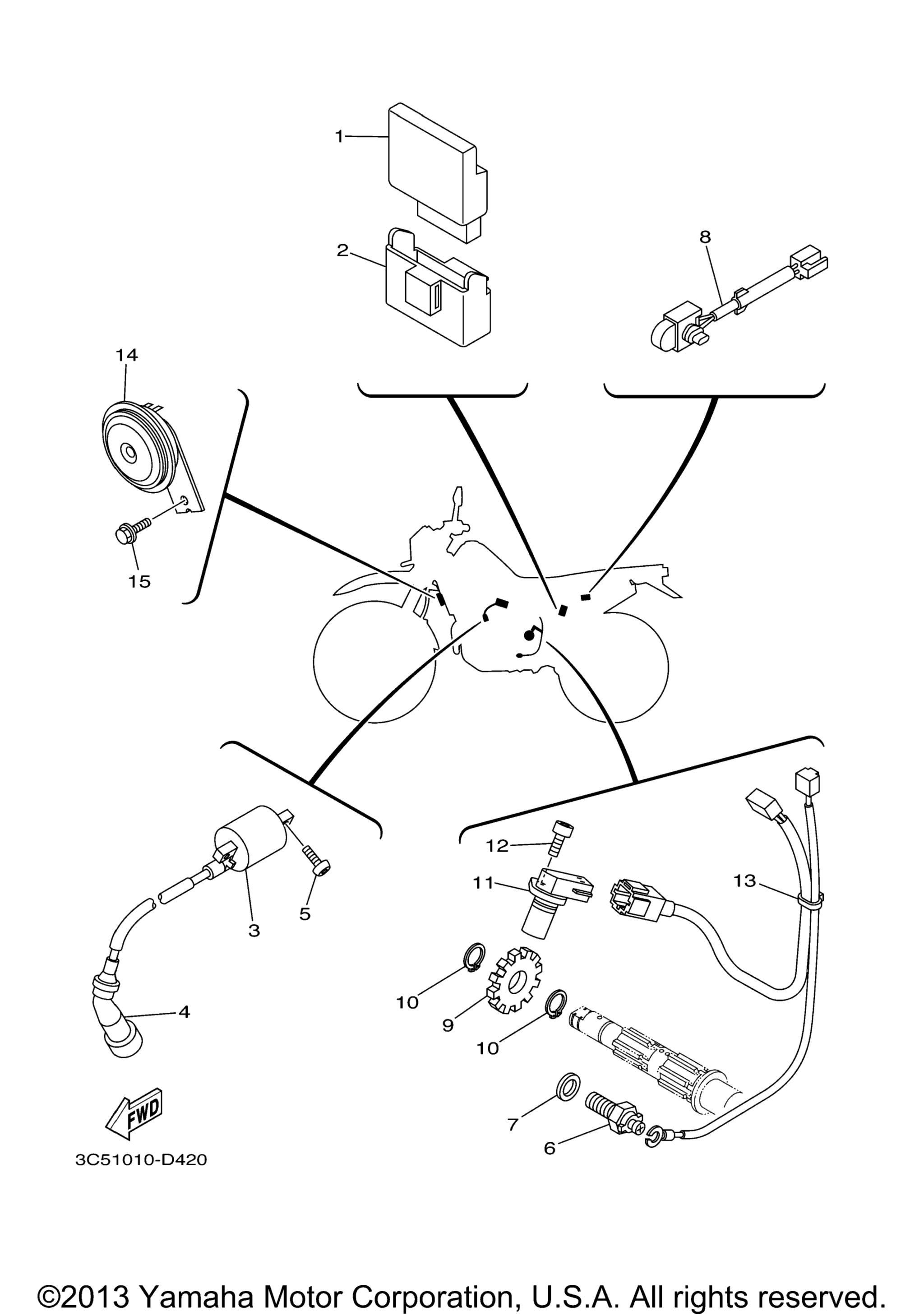

Схема электрооборудования 2 для XT250 (XT250X)
Схема
Детали
Номер
Наименование детали
Цена
1
C.D.I. Unit Assy art. 3C5-85540-10-00
По запросу
2
Band art. 5XT-85546-00-00
По запросу
3
Катушка зажигания Yamaha 3KJ-82310-12-00 art. 3KJ-82310-13-00
По запросу
4
Plug Cap Assy art. 3NS-82370-00-00
По запросу
5
Bolt, Hex. Socket Button art. 90111-06017-00
По запросу
6
Neutral Switch Assy art. 4GY-82540-10-00
По запросу
7
Прокладка art. 90430-10148-00
По запросу
8
Thermo Switch Assy art. 5XT-82560-00-00
По запросу
9
Rotor art. 3C5-8354W-00-00
По запросу
10
.Circlip art. 99009-17400-00
По запросу
11
Sensor, Speed art. 1S4-83755-01-00
от 2 490 ₽
12
Bolt art. 91312-06014-00
По запросу
13
Wire, Sub Lead art. 3C5-82309-00-00
По запросу
14
Horn art. 3C5-83371-00-00
По запросу
15
Болт Yamaha art. 95817-06010-00
от 578 ₽
Другие схемы модели
Электрооборудование 2
