модель 2008 года
- Модель XT250
- Код модели XT250 (XT250X)

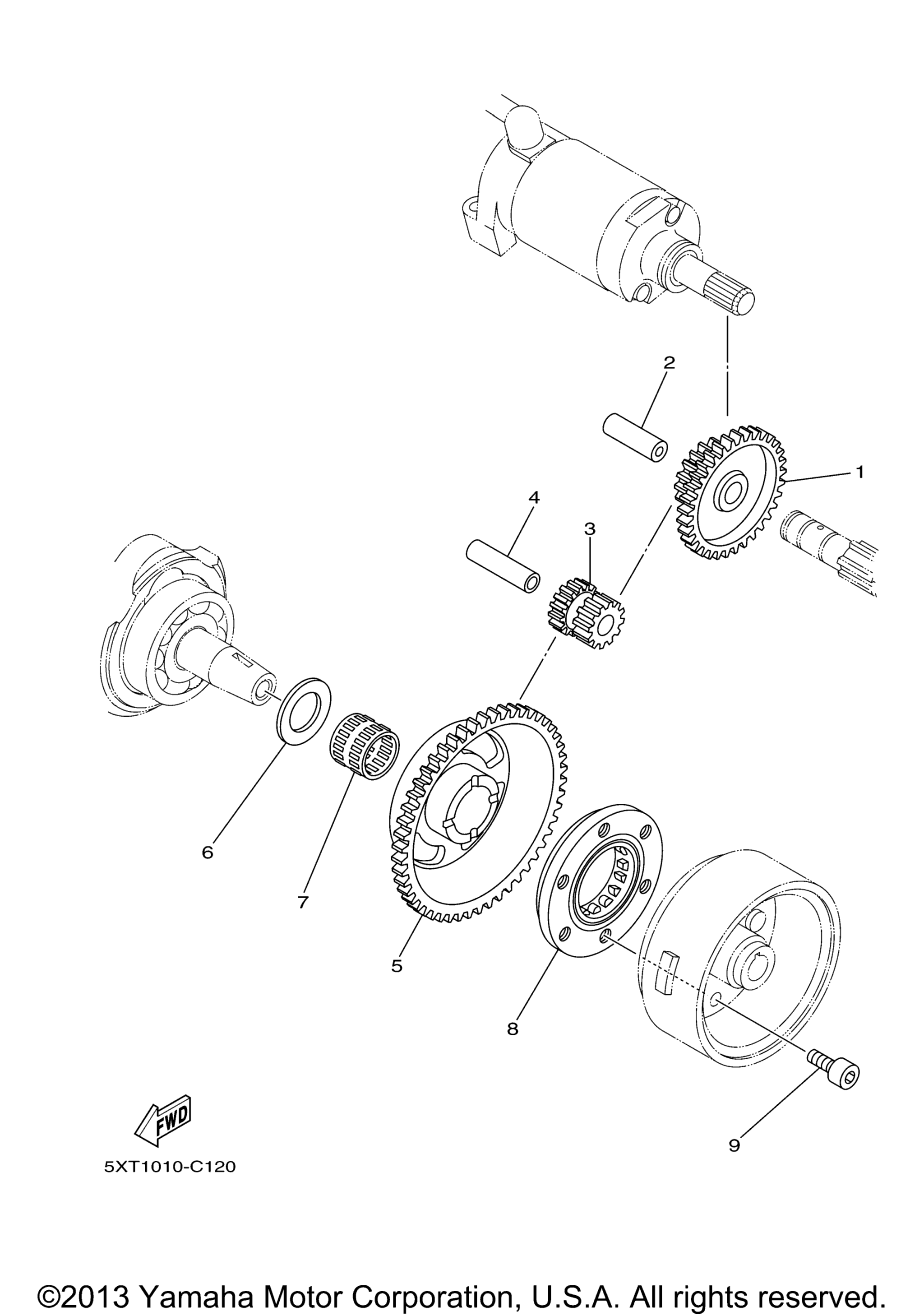

Схема сцепления стартера для XT250 (XT250X)
Схема
Детали
Номер
Наименование детали
Цена
1
Gear, Idler 1 (19T/72T) art. 5XT-15512-00-00
По запросу
2
Shaft 1 art. 1VJ-15521-00-00
По запросу
3
Gear, Idler 2 (16T/14T) art. 5XT-15517-00-00
По запросу
4
Shaft 1 art. 36Y-15521-01-00
По запросу
5
Gear 3 (71T) art. 5XT-15515-00-00
По запросу
6
Washer, Plate art. 90201-25291-00
По запросу
7
Bearing art. 93310-225N0-00
По запросу
8
Starter One-Way Assy art. 5BP-15590-00-00
По запросу
9
Bolt, Hexagon Socket Head art. 91317-08016-00
По запросу
