модель 2008 года
- Модель XT250
- Код модели XT250 (XT250X)

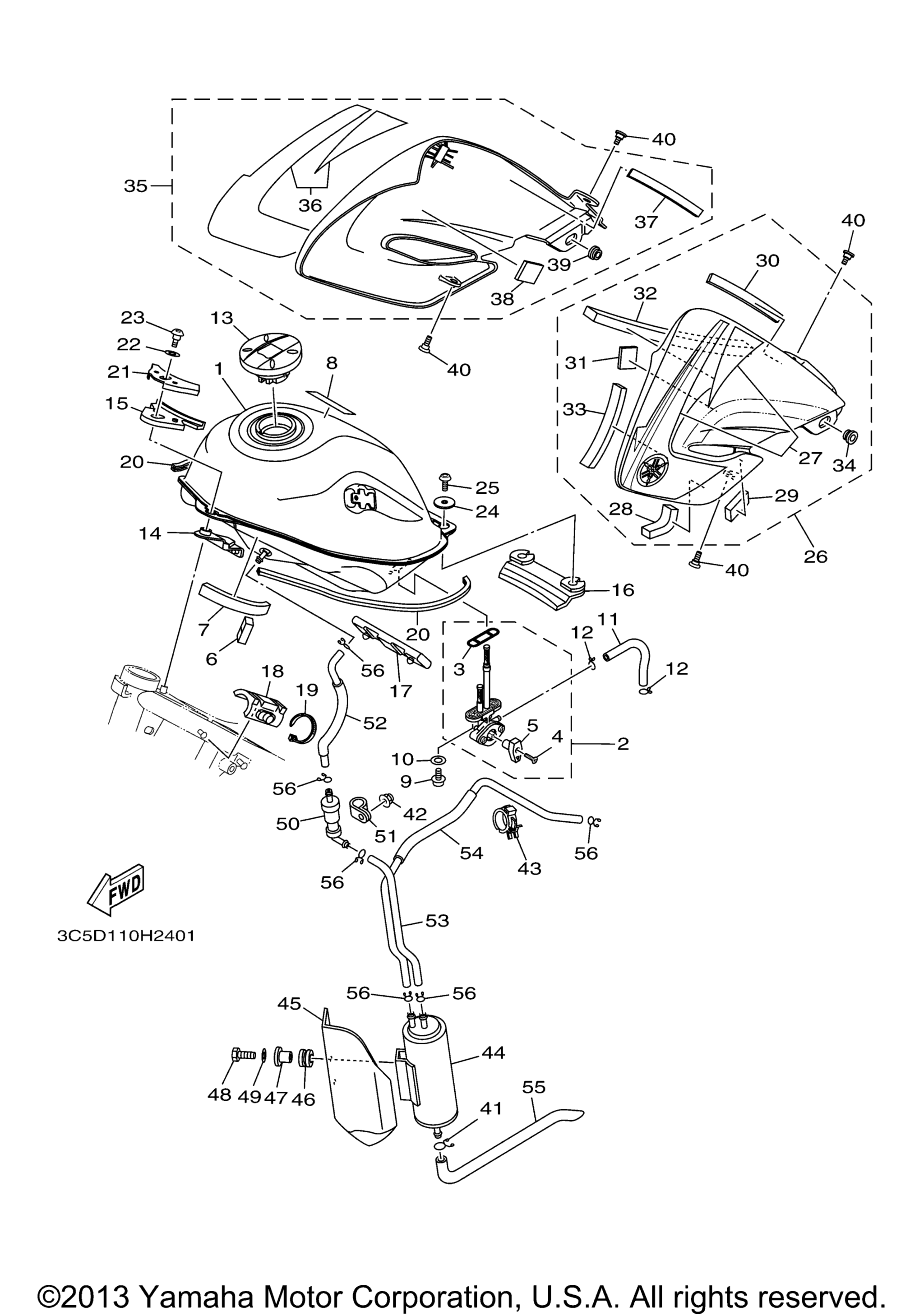

Схема топливного бака для XT250 (XT250X)
Схема
Детали
Номер
Наименование детали
Цена
1
Fuel Tank Comp MBL2 FOR PWS1 XC 3C59 CA art. 3C5-24110-30-P1
По запросу
1
Fuel Tank Comp MBL2 FOR PWS1 X 3C58 49 art. 3C5-24110-10-P0
По запросу
2
Fuel Cock Assy 1 art. 3C5-24500-00-00
По запросу
3
. Gasket art. 1P6-24512-00-00
По запросу
4
. Screw, Lever Fitting art. 3D5-24535-00-00
По запросу
5
. Lever, Cock art. 3C5-24524-00-00
По запросу
6
Damper, Plate 5 art. 3C5-2414P-00-00
По запросу
7
Insulator, Fuel Tank 1 art. 3C5-2416F-00-00
По запросу
8
Label, Caution art. 5GK-2118K-00-00
По запросу
9
Screw art. 90149-06108-00
По запросу
10
Washer, Plate art. 90202-05187-00
По запросу
11
Hose (L110) art. 90445-10829-00
По запросу
12
Зажим пружинный Yamaha art. 90467-090A2-00
По запросу
13
Cap Assy X 3C58 49 art. 5VK-24602-20-00
По запросу
13
Cap Assy XC 3C59 CA art. 5VK-24602-30-00
По запросу
14
Damper, Locating 1 art. 3C5-24181-00-00
По запросу
14
Damper, Locating 1 (3C59) DG19Y-00105 AND LATER art. 3C5-24181-10-00
По запросу
15
Damper, Locating 3 art. 3C5-24183-00-00
По запросу
16
Damper, Locating 2 (3C59) DG19Y-00105 AND LATER art. 3C5-24182-10-00
По запросу
16
Damper, Locating 2 art. 3C5-24182-00-00
По запросу
17
Damper, Locating 5 (3C59) DG19Y-00105 AND LATER art. 3C5-24185-10-00
По запросу
17
Damper, Locating 5 art. 3C5-24185-00-00
По запросу
18
Damper, Locating 4 (3C59) DG19Y-00105 AND LATER art. 3C5-24184-10-00
По запросу
18
Damper, Locating 4 art. 3C5-24184-00-00
По запросу
19
Band art. 1UA-82591-00-00
По запросу
20
Mold, Fuel Tank art. 3C5-24188-00-00
По запросу
21
Washer, Special art. 3C5-24186-00-00
По запросу
22
Washer, Plate art. 90202-10003-00
По запросу
23
Bolt art. 90109-06084-00
По запросу
24
Шайба Yamaha art. 90201-06074-00
от 1 090 ₽
25
Screw art. 90149-06298-00
По запросу
26
Scoop Comp, Air 1 art. 3C5-Y217W-90-00
По запросу
27
. Graphic, Scoop Air Set 1 art. 3C5-2137C-70-00
По запросу
28
. .Seal, Air Shroud 1 art. 3C5-24125-00-00
По запросу
29
. .Seal, Air Shroud 2 art. 3C5-24126-00-00
По запросу
30
. Damper, Plate 1 art. 3C5-2414H-00-00
По запросу
31
. .Damper, Plate 2 art. 3C5-2414J-00-00
По запросу
32
. .Damper, Plate 3 art. 3C5-2414K-00-00
По запросу
33
. .Damper, Plate 4 art. 3C5-2414N-00-00
По запросу
34
. Grommet art. 90480-01559-00
По запросу
35
Scoop Comp, Air 2 art. 3C5-Y217X-90-00
По запросу
36
. Graphic, Scoop Air Set 2 art. 3C5-2137D-70-00
По запросу
37
. Damper, Plate 1 art. 3C5-2414H-00-00
По запросу
38
. .Damper, Plate 2 art. 3C5-2414J-00-00
По запросу
39
. Grommet art. 90480-01559-00
По запросу
40
Bolt, Hex. Socket Button art. 90111-05011-00
По запросу
41
Clip art. 90467-11106-00
По запросу
42
Гайка болта грузика вариатора Yamaha art. 95607-05200-00
По запросу
43
Clamp art. 90464-25217-00
По запросу
44
Canister Assy art. 3C5-24170-00-00
По запросу
45
Cover, Canister art. 3C5-2419E-00-00
По запросу
46
Grommet art. 90480-15342-00
По запросу
47
Collar art. 90387-063G3-00
По запросу
48
Bolt art. 97017-06025-00
По запросу
49
Шайба Yamaha art. 92907-06600-00
от 221 ₽
50
Roll Over Valve Assy art. 5RB-24180-00-00
По запросу
51
Зажим Yamaha art. 90464-15014-00
По запросу
52
Pipe 10 art. 3C5-24321-00-00
По запросу
53
Pipe 11 art. 3C5-24322-00-00
По запросу
54
Pipe 12 art. 3C5-24323-00-00
По запросу
55
Pipe 13 art. 3C5-24324-00-00
По запросу
56
Зажим пружинный Yamaha art. 90467-090A2-00
По запросу
