модель 2008 года
- Модель YZF-R1
- Код модели R1 (YZFR1XCB) CA

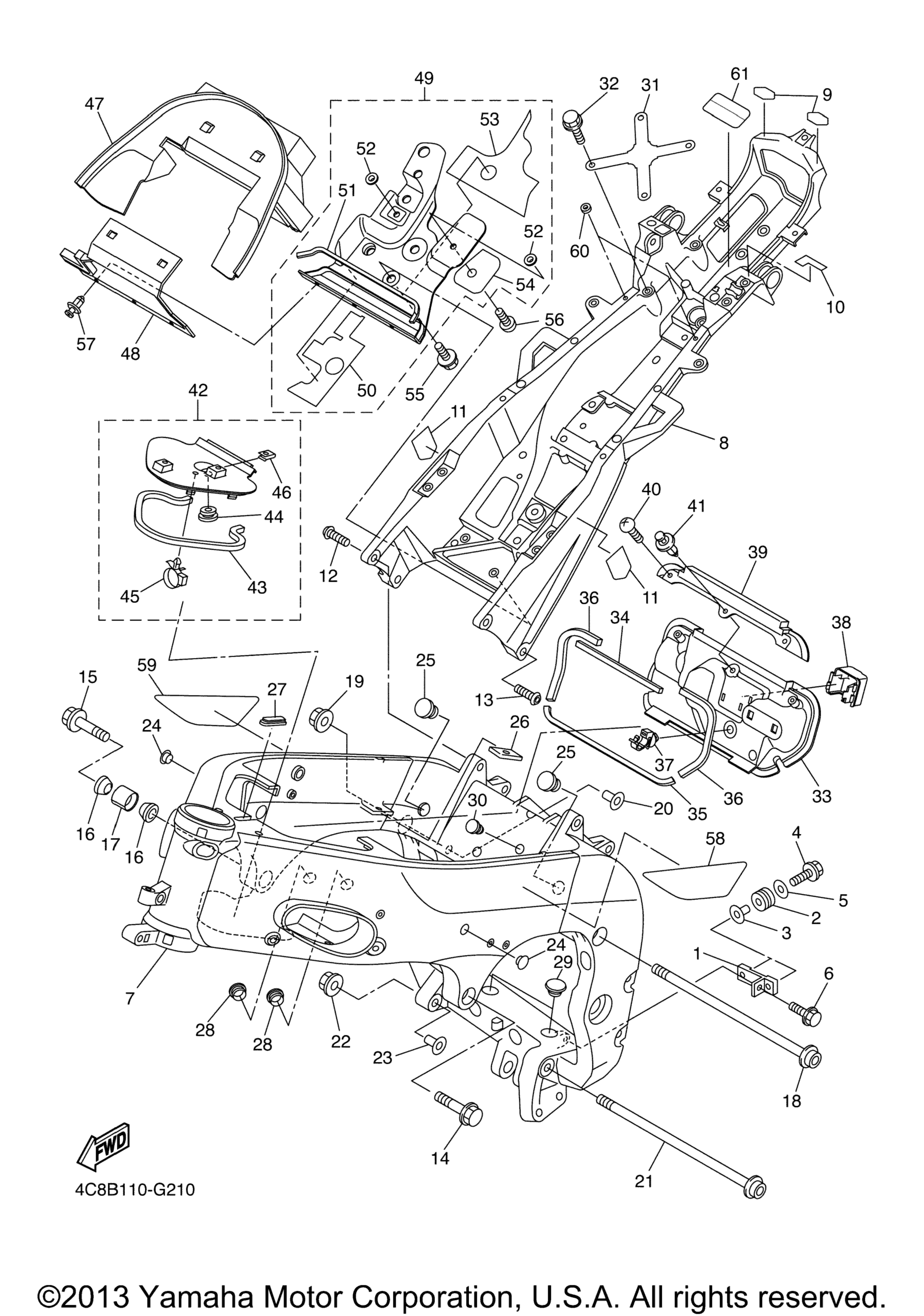

Схема рамы для R1 (YZFR1XCB) CA
Схема
Детали
Номер
Наименование детали
Цена
1
Bracket 7 art. 4C8-2116J-00-00
По запросу
2
.Grommet art. 90480-14005-00
По запросу
3
Collar art. 90387-06158-00
По запросу
4
Болт Yamaha art. 95022-06020-00
По запросу
5
Washer, Plate art. 90201-06M31-00
По запросу
6
Bolt, Flange (Small Head) art. 95024-06012-00
По запросу
7
Frame Comp XC 4C8C CA art. 4C8-21110-11-00
По запросу
7
Frame Comp X 4C8B 49 art. 4C8-21110-01-00
По запросу
8
Rear Frame Comp art. 4C8-21190-00-00
По запросу
9
Seal art. 5VY-21268-00-00
По запросу
10
Seal art. 5VY-21269-00-00
По запросу
11
Seal, 1 art. 4C8-2111D-00-00
По запросу
12
Screw art. 90149-10044-00
По запросу
13
Screw art. 90149-10040-00
По запросу
14
Bolt, Flange (Small Head) art. 95024-10050-00
По запросу
15
Bolt, Flange (Small Head) art. 95024-10050-00
По запросу
16
Boss, Engine Mount art. 4B1-21414-00-00
По запросу
17
Boss, Engine Mount art. 4B1-21424-00-00
По запросу
18
Bolt, Hexagon Socket Head art. 90110-10005-00
По запросу
19
Гайка Yamaha art. 90179-10696-00
По запросу
20
Bolt, Engine Adjusting art. 4C8-21495-00-00
По запросу
21
Bolt, Hexagon Socket Head art. 90110-10005-00
По запросу
22
Гайка Yamaha art. 90179-10696-00
По запросу
23
Bolt, Engine Adjusting art. 4C8-21495-00-00
По запросу
24
Plug art. 90338-15004-00
По запросу
25
Plug art. 90338-23004-00
По запросу
26
Damper, Locating 2 art. 2C0-24182-00-00
По запросу
27
Grommet art. 4C8-21773-00-00
По запросу
28
Plug art. 90338-14007-00
По запросу
29
Plug art. 90338-23004-00
По запросу
30
Plug art. 90338-08008-00
По запросу
31
Bracket art. 5VY-21131-00-00
По запросу
32
Болт с фланцем Yamaha art. 95817-06016-00
от 326 ₽
33
Cover 2 art. 4C8-2117M-00-00
По запросу
34
Damper art. 4C8-2174X-00-00
По запросу
35
Прокладка Yamaha art. 4C8-21746-00-00
от 368 ₽
36
Damper art. 4C8-2139X-00-00
По запросу
37
Clamp art. 90464-10008-00
По запросу
38
Housing, Connector 1 art. 2C0-8258J-00-00
По запросу
39
Plate art. 4C8-21183-00-00
По запросу
40
Винт-саморез Yamaha art. 90167-05080-00
от 420 ₽
41
Пистон Yamaha art. 90269-06081-00
от 788 ₽
42
Cover Assy 1 art. 4C8-2110M-10-00
По запросу
43
. Damper art. 4C8-2174Y-00-00
По запросу
44
. Grommet art. 90480-01333-00
По запросу
45
Зажим Yamaha art. 90464-16006-00
По запросу
46
Гайка-скоба 90183-06800-00 art. 90183-06069-00
По запросу
47
Cover Assy 2 art. 4C8-2110N-00-00
По запросу
48
Cover Assy 4 art. 4C8-2110L-00-00
По запросу
49
Cover Assy 3 art. 4C8-2110P-00-00
По запросу
50
. Seat 1 art. 4C8-2112B-00-00
По запросу
51
. Damper art. 4C8-2113B-00-00
По запросу
52
. Collar art. 90387-053Y7-00
По запросу
53
. Sheet, 2 art. 4C8-2113C-00-00
По запросу
54
. Sheet, 3 art. 4C8-2113D-00-00
По запросу
55
Болт Yamaha art. 90109-06043-00
По запросу
56
Bolt, Hex. Socket Button art. 90111-05002-00
По запросу
57
Rivet art. 90269-06012-00
По запросу
58
Seat, Knee Grip 1 art. 4C8-24121-00-00
По запросу
59
Seat, Knee Grip 2 art. 4C8-24122-00-00
По запросу
60
Damper art. 5SL-84753-00-00
По запросу
61
Label, Caution art. 3TB-24877-A1-00
По запросу
