модель 2008 года
- Модель YZF-R1
- Код модели R1 (YZFR1XCB) CA

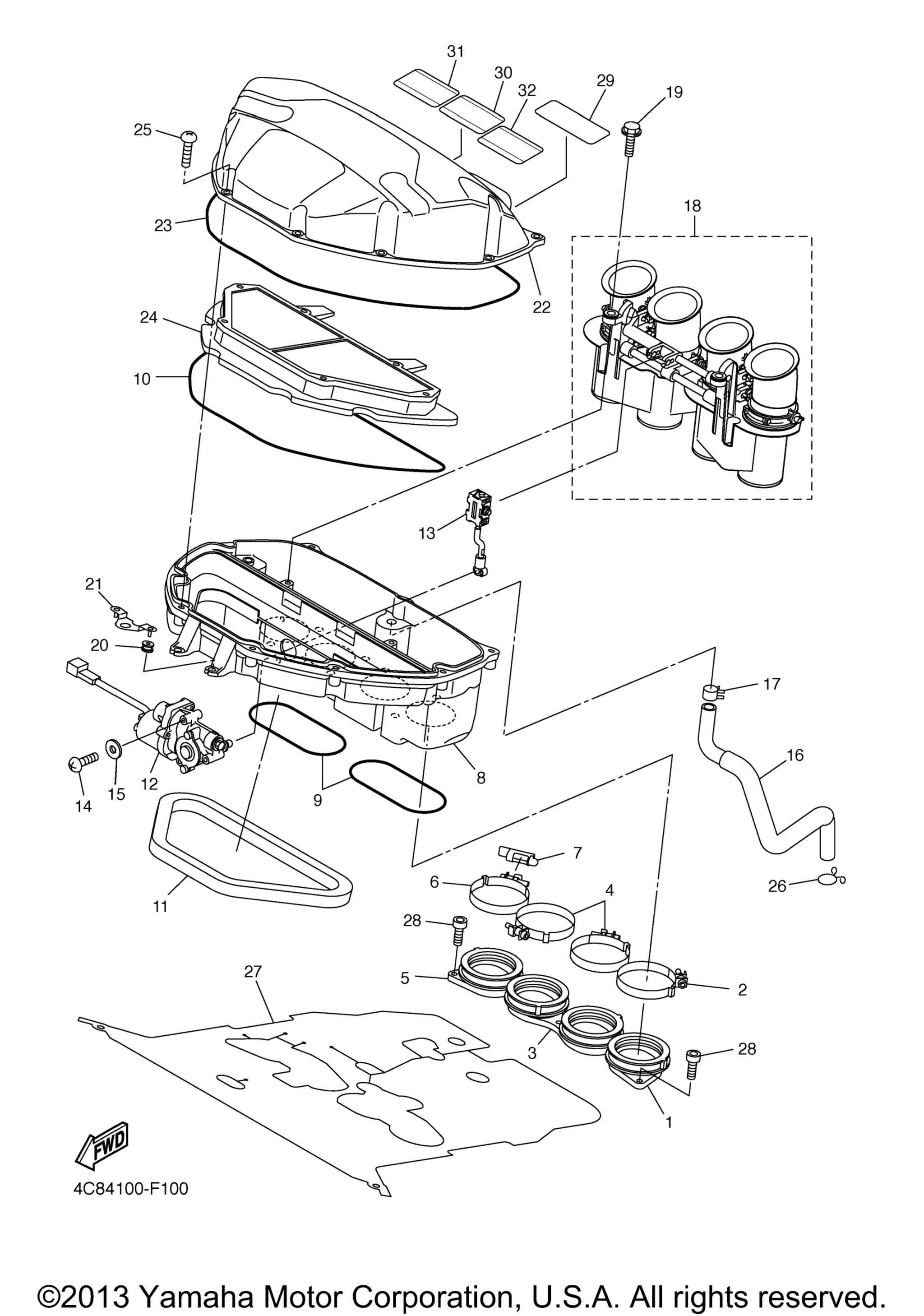

Схема впускной системы для R1 (YZFR1XCB) CA
Схема
Детали
Номер
Наименование детали
Цена
1
Joint art. 4C8-13595-00-00
По запросу
2
Hose Clamp Assy art. 90450-62004-00
По запросу
3
Joint, Carburetor 2 art. 4C8-13596-00-00
По запросу
4
Hose Clamp Assy art. 90450-62004-00
По запросу
5
Joint, Carburetor 4 art. 4C8-13598-00-00
По запросу
6
Hose Clamp Assy art. 90450-62004-00
По запросу
7
Cover 1 art. 2C0-13881-00-00
По запросу
8
Case, Air Cleaner 1 art. 4C8-14411-00-00
По запросу
9
Seal art. 4C8-14462-00-00
По запросу
10
Seal art. 51Y-14462-00-00
По запросу
11
Seal art. 4C8-14467-00-00
По запросу
12
Geared Motor Comp art. 4C8-85850-00-00
По запросу
13
Shaft Assy art. 4C8-14490-00-00
По запросу
14
.Screw, Pan Head art. 98507-05035-00
По запросу
15
Шайба Yamaha art. 92990-05600-00
от 168 ₽
16
Pipe, Breather 2 art. 4C8-15393-00-00
По запросу
17
Clip art. 90467-140A5-00
По запросу
18
Joint Assy art. 4C8-1440B-00-00
По запросу
19
Screw, With Washer art. 90159-05035-00
По запросу
20
Grommet art. 90480-08264-00
По запросу
21
Stay 1 art. 4C8-14498-00-00
По запросу
22
Case, Air Cleaner 2 art. 4C8-14421-00-00
По запросу
23
Seal art. 4C8-14452-00-00
По запросу
24
Element, Air Cleaner art. 4C8-14451-01-00
По запросу
25
Screw, Bind art. 98902-05020-00
По запросу
26
Хомут art. 90467-14015-00
По запросу
27
Protector, Heat art. 4C8-12682-01-00
По запросу
28
Болт Yamaha art. 91312-06016-00
от 788 ₽
29
Plate, Epa (Non California) art. 4C8-2179W-10-00
По запросу
29
Plate, Epa (California) art. 4C8-2176P-10-00
По запросу
30
Plate, Routing art. 5VX-21684-00-00
По запросу
31
Plate, Routing 2 art. 5PW-21686-01-00
По запросу
32
Label art. 2C0-2178A-00-00
По запросу
