модель 2008 года
- Модель YZF-R1
- Код модели R1 (YZFR1XCB) CA

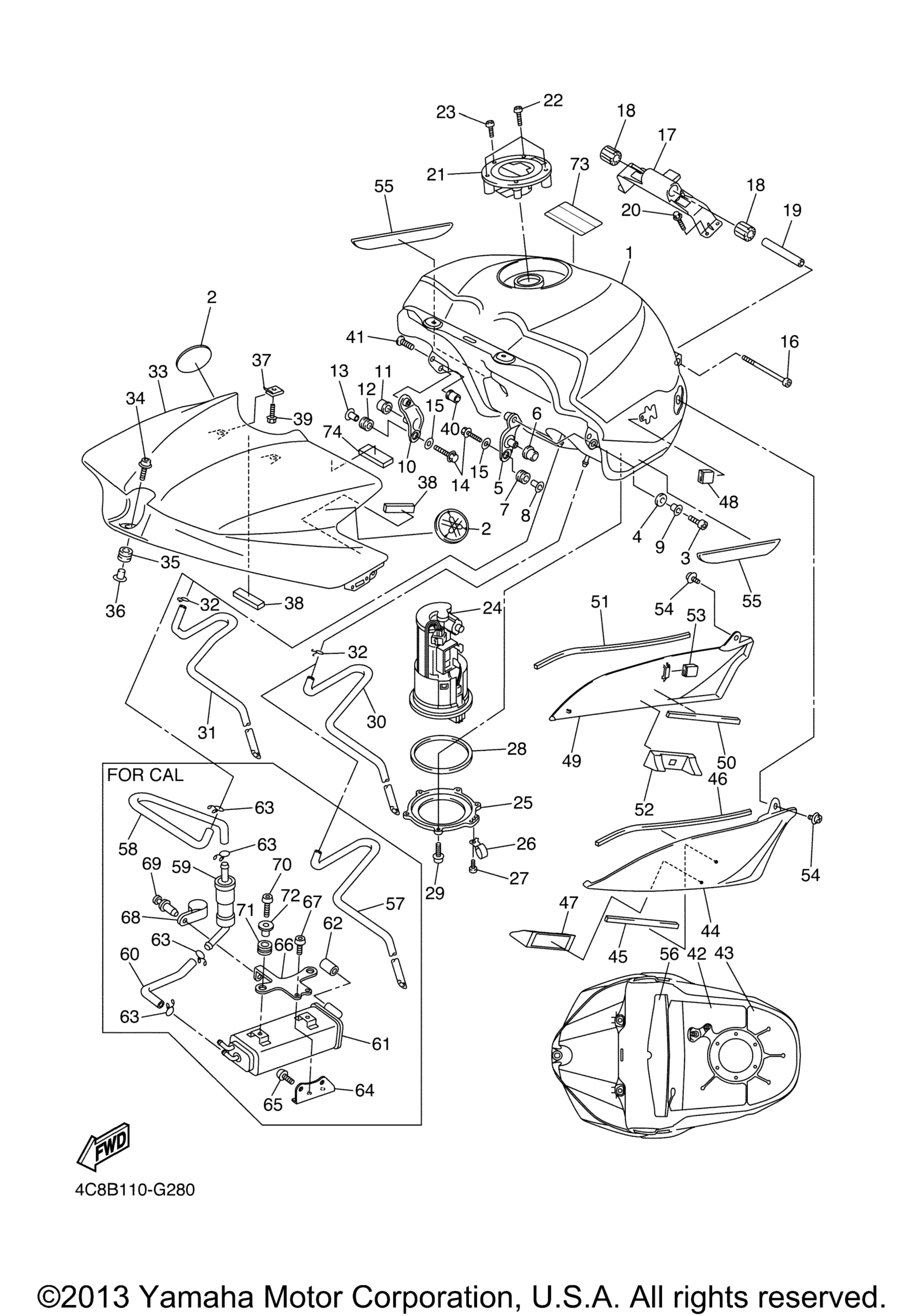

Схема топливного бака для R1 (YZFR1XCB) CA
Схема
Детали
Номер
Наименование детали
Цена
1
Fuel Tank Comp UR FOR DRMK art. 4C8-YK241-00-P3
По запросу
1
Fuel Tank Comp UR FOR SMX art. 4C8-YK241-00-P1
По запросу
1
Fuel Tank Comp UR FOR DPBMC art. 4C8-YK241-00-P0
По запросу
2
Emblem art. 5SL-2413B-00-00
По запросу
3
Болт Yamaha art. 91312-06016-00
от 788 ₽
4
Damper, Locating 3 art. 5VY-24183-00-00
По запросу
5
Bracket, Fuel Tank 1 art. 5VY-24191-10-00
По запросу
6
Damper, Locating 1 art. 5VY-24181-00-00
По запросу
7
Grommet art. 90480-10542-00
По запросу
8
Collar art. 90387-066Y6-00
По запросу
9
Collar art. 90387-087L0-00
По запросу
10
Bracket, Fuel Tank 2 art. 5VY-24192-10-00
По запросу
11
Damper, Locating 1 art. 5VY-24181-00-00
По запросу
12
Grommet art. 90480-10542-00
По запросу
13
Collar art. 90387-066Y6-00
По запросу
14
Болт Yamaha art. 95022-06030-00
от 221 ₽
15
Washer, Plate art. 90201-06095-00
По запросу
16
Bolt, Hexagon Socket Head art. 91314-06090-00
По запросу
17
Bracket, Tank Fitting art. 4C8-2413Y-00-00
По запросу
18
Damper, Locating 3 art. 5SL-24183-00-00
По запросу
19
Collar art. 90387-06055-00
По запросу
20
Болт Yamaha art. 95022-06020-00
По запросу
21
Cap Assy art. 39P-24602-00-00
По запросу
22
Bolt, Hexagon Socket Head art. 90110-05112-00
По запросу
23
Bolt,Hex.Socket Head art. 91317-05010-00
По запросу
24
Fuel Pump Comp art. 4C8-13907-04-00
от 5 900 ₽
25
Bracket, Fuel Pump art. 4C8-24491-00-00
По запросу
26
Clamp art. 90461-08003-00
По запросу
27
Screw, Binding art. 98907-05008-00
По запросу
28
O-Ring art. 19B-24486-01-00
По запросу
29
Bolt, Hexagon Socket Head art. 90110-05014-00
По запросу
30
Pipe 2 art. 5VY-24312-00-00
По запросу
31
Pipe 6 art. 4C8-24316-00-00
По запросу
32
Зажим пружинный Yamaha art. 90467-090A2-00
По запросу
33
Cover, Top UR MRM1 FOR DRMK art. 4C8-2171A-00-P6
По запросу
33
Cover, Top UR MBL2 FOR SMX art. 4C8-2171A-00-P5
По запросу
33
Cover, Top UR FOR DPBMC art. 4C8-2171A-00-P0
По запросу
34
Bolt, Hexagon Socket Head art. 90110-06233-00
По запросу
35
Втулка резиновая Yamaha art. 90480-12497-00
от 420 ₽
36
Collar art. 90387-06194-00
По запросу
37
Nut, Spring art. 90183-05074-00
По запросу
38
Damper, Locating 2 art. 4C8-24182-00-00
По запросу
39
Bolt, Flange art. 90105-05002-00
По запросу
40
Гайка Yamaha art. 90179-05523-00
от 525 ₽
41
.Screw, Bind art. 98907-05014-00
По запросу
42
Damper, Plate 4 art. 5VY-2414N-00-00
По запросу
43
Damper, Plate 5 art. 5VY-2414P-00-00
По запросу
44
Cover, Side 1 art. 4C8-24129-00-00
По запросу
45
Damper, Plate 2 art. 90520-04012-00
По запросу
46
.Damper, Plate 1 art. 90520-04013-00
По запросу
47
Damper, Plate 4 art. 4C8-2414N-00-00
По запросу
48
Damper, Side Cover art. 5PW-2411J-01-00
По запросу
49
Cover, Side 2 art. 4C8-24139-00-00
По запросу
50
Damper, Plate 2 art. 90520-04012-00
По запросу
51
.Damper, Plate 1 art. 90520-04013-00
По запросу
52
Damper, Plate 5 art. 4C8-2414P-00-00
По запросу
53
Damper, Side Cover art. 5PW-2411J-01-00
По запросу
54
Винт с шайбой Yamaha art. 90159-05015-00
от 788 ₽
55
Damper, Plate 3 art. 4C8-2414K-00-00
По запросу
56
Damper, Plate 6 art. 5VY-2414R-00-00
По запросу
57
Pipe 2 art. 5VY-24312-00-00
По запросу
58
Pipe 3 art. 4C8-24313-00-00
По запросу
59
Roll Over Valve Assy art. 5RB-24180-00-00
По запросу
60
Pipe 4 art. 4C8-24314-00-00
По запросу
61
Canister Assy art. 5VY-24170-00-00
По запросу
62
Шланг Yamaha art. 90445-112E0-00
от 935 ₽
63
Зажим пружинный Yamaha art. 90467-090A2-00
По запросу
64
Bracket, Canistor art. 4C8-2419F-00-00
По запросу
65
Bolt, Button Head art. 92012-06016-00
По запросу
66
Stay art. 4C8-24216-00-00
По запросу
67
Болт Yamaha art. 92012-06010-00
По запросу
68
Зажим Yamaha art. 90464-15014-00
По запросу
69
Rivet art. 90269-05001-00
По запросу
70
Bolt, Button Head art. 92017-06016-00
По запросу
71
Втулка резиновая Yamaha art. 90480-13018-00
от 368 ₽
72
Collar art. 90387-062L2-00
По запросу
73
Label, Caution art. 4C8-2118K-00-00
По запросу
74
Damper, Locating 3 art. 4C8-24183-00-00
По запросу
