модель 2012 года
- Модель Raider
- Код модели RAIDER S (XV19CSBCB) CA

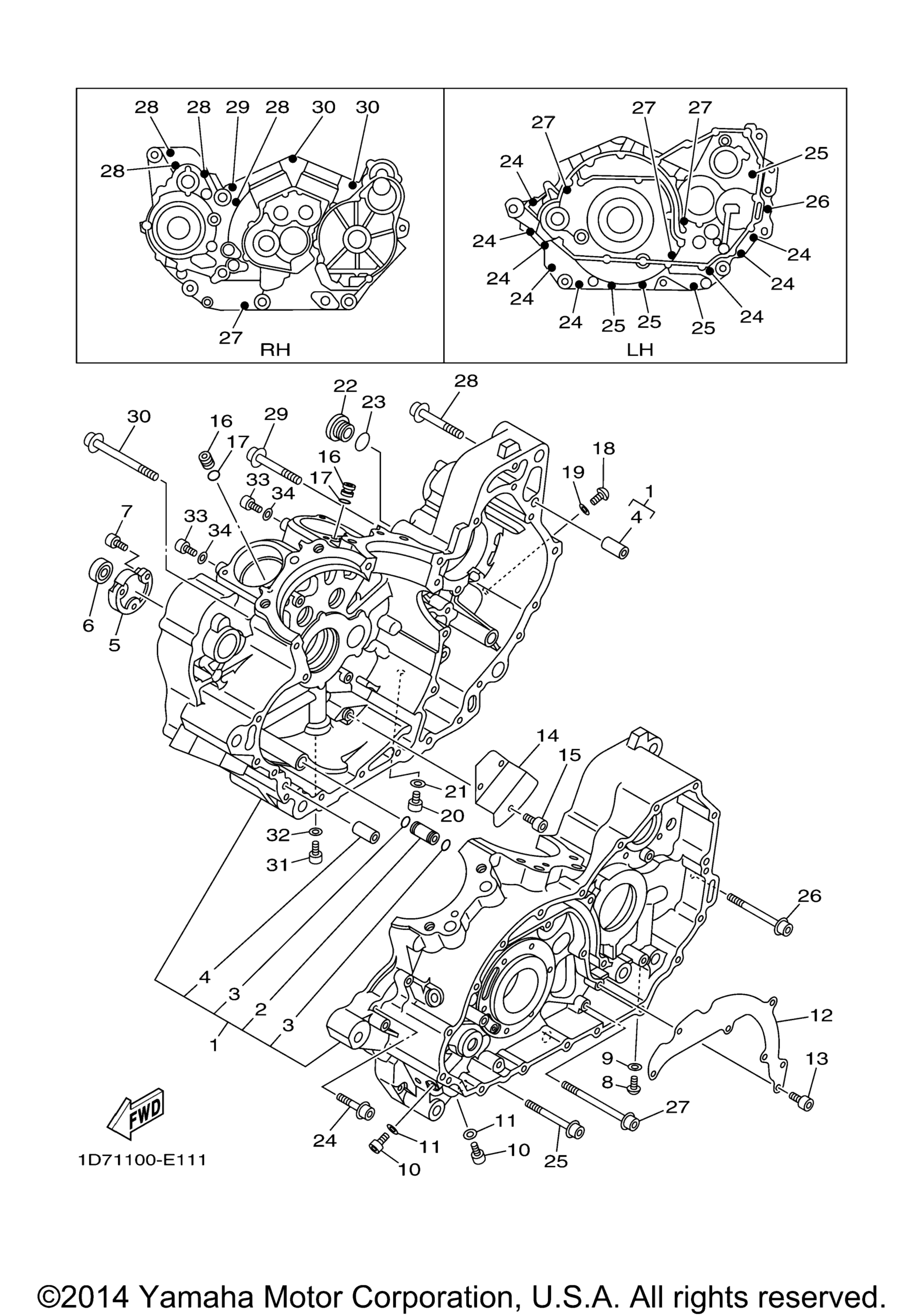

Схема картера для RAIDER S (XV19CSBCB) CA
Схема
Детали
Номер
Наименование детали
Цена
1
Crankcase Assy art. 1D7-15100-19-00
По запросу
2
. .Nozzle 1 art. 1D7-15138-00-00
По запросу
3
. .O-Ring art. 93210-10001-00
По запросу
4
Штифт корпуса подшипника сцепления Yamaha art. 99530-10116-00
По запросу
5
Housing, Bearing 1 art. 1D7-15163-00-00
По запросу
6
Подшипник вала помпы Yamaha art. 93306-00004-00
от 4 490 ₽
7
Болт Yamaha art. 91314-06020-00
от 263 ₽
8
Screw art. 90149-06156-00
По запросу
9
Шайба Yamaha art. 90430-06014-00
По запросу
10
Bolt, Hexagon Socket Head art. 91314-08014-00
По запросу
11
Gasket art. 90430-08119-00
от 578 ₽
12
Plate art. 1D7-15191-00-00
По запросу
13
Болт Yamaha art. 91317-06016-00
По запросу
14
Cover, Oil Pump art. 1D7-15412-00-00
По запросу
15
Bolt, Hexagon Socket Head art. 91312-06014-00
По запросу
16
Plug art. 1D7-15189-00-00
По запросу
17
O-Ring art. 93210-07540-00
По запросу
18
Screw art. 90149-06156-00
По запросу
19
Шайба Yamaha art. 90430-06014-00
По запросу
20
Bolt, Hexagon Socket Head art. 91314-08014-00
По запросу
21
Gasket art. 90430-08119-00
от 578 ₽
22
Plug art. 4H7-15189-00-00
По запросу
23
O-Ring art. 93210-20003-00
По запросу
24
Bolt, Hexagon Socket Head art. 90110-06300-00
По запросу
25
Bolt, Hexagon Socket Head art. 90110-06094-00
По запросу
26
Bolt, Hexagon Socket Head art. 90110-06297-00
По запросу
27
Bolt, Hexagon Socket Head art. 90110-06296-00
По запросу
28
Bolt, Hexagon Socket Head art. 90110-06298-00
По запросу
29
Bolt, Hexagon Socket Head art. 90110-08072-00
По запросу
30
Bolt, Hexagon Socket Head art. 90110-08073-00
По запросу
31
Bolt, Hexagon Socket Head art. 91314-08014-00
По запросу
32
Gasket art. 90430-08119-00
от 578 ₽
33
Bolt, Hexagon Socket Head art. 91314-06010-00
По запросу
34
Шайба Yamaha art. 90430-06014-00
По запросу
