модель 2012 года
- Модель Raider
- Код модели RAIDER S (XV19CSBCB) CA

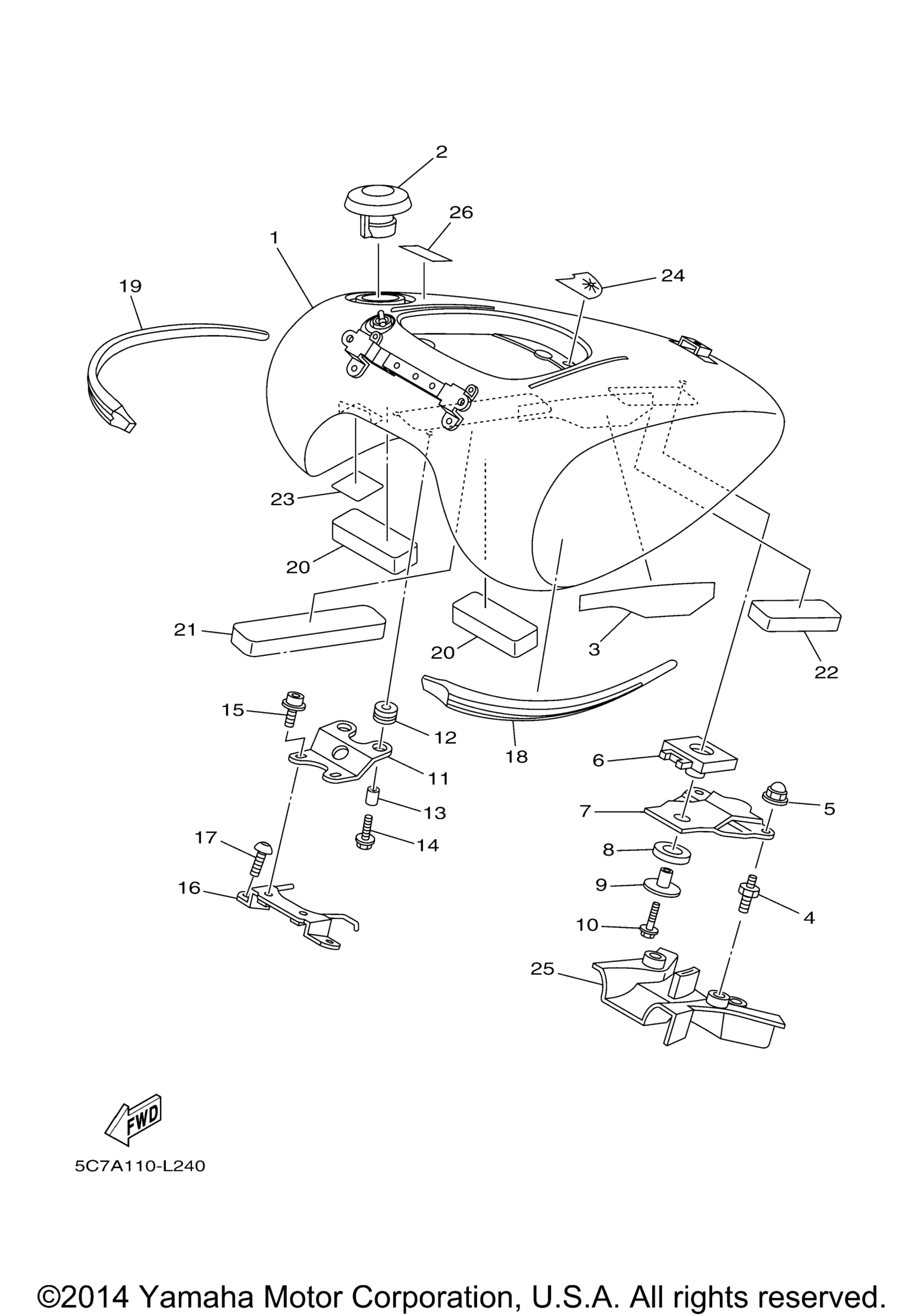

Схема топливного бака для RAIDER S (XV19CSBCB) CA
Схема
Детали
Номер
Наименование детали
Цена
1
Fuel Tank Comp FOR SMX art. 5C7-YK241-00-P1
По запросу
2
Cap Assy art. 4NK-24602-20-00
По запросу
3
Plate art. 5C7-2413X-00-00
По запросу
4
Bolt 1 art. 5PX-24176-01-00
По запросу
5
Nut, Crown art. 90176-06055-00
По запросу
6
Damper, Locating 2 art. 1D7-24182-00-00
По запросу
7
Bracket, Tank Fitting art. 1D7-2413Y-00-00
По запросу
8
Damper, Locating 3 art. 4TR-24183-00-00
По запросу
9
Collar art. 90387-06177-00
По запросу
10
Bolt, Button Head art. 92012-06025-00
По запросу
11
Bracket, Fuel Tank 1 art. 5C7-24191-00-00
По запросу
12
Grommet art. 90480-15005-00
По запросу
13
Collar art. 90387-06068-00
По запросу
14
Bolt, With Washer art. 90119-06264-00
По запросу
15
Bolt, Hexagon Socket Head art. 90110-08052-00
По запросу
16
Bracket, Fuel Tank 2 art. 5C7-24192-00-00
По запросу
17
Bolt, Button Head art. 92012-08016-00
По запросу
18
Emblem 1 art. 5C7-24161-00-00
По запросу
19
Emblem 2 art. 5C7-24162-00-00
По запросу
20
Damper, Plate 5 art. 1D7-2414P-00-00
По запросу
21
Damper, Plate 4 art. 1D7-2414N-00-00
По запросу
22
Damper, Plate 5 art. 1D7-2414P-00-00
По запросу
23
Protector 1 art. 5C7-2476U-00-00
По запросу
24
Damper, Side Cover art. 5C7-24145-00-00
По запросу
25
Cover art. 1D7-24217-00-00
По запросу
26
Label, Caution art. 4C8-2118K-00-00
По запросу
