модель 2012 года
- Модель Raider
- Код модели RAIDER S (XV19CSBCB) CA

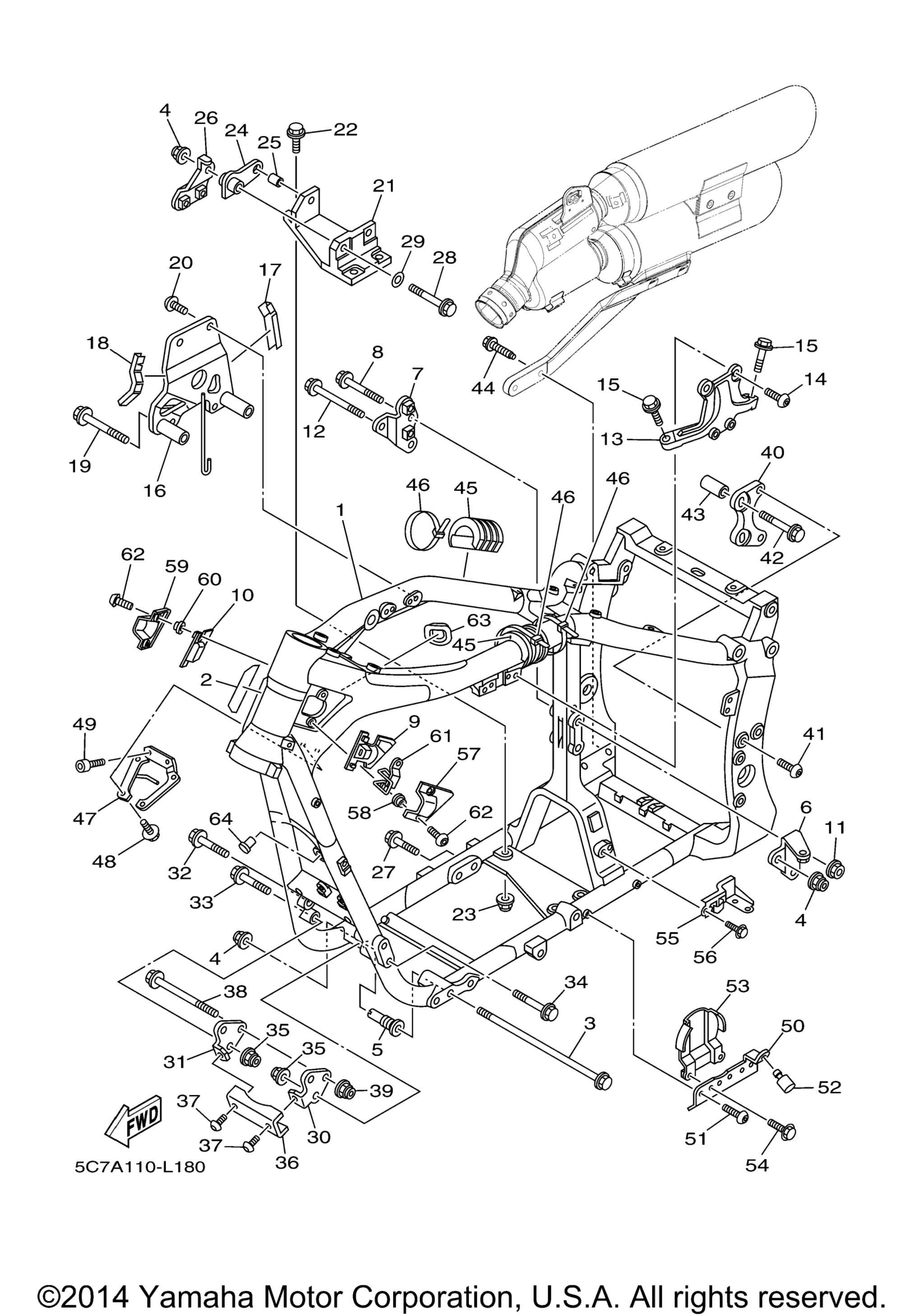

Схема рамы для RAIDER S (XV19CSBCB) CA
Схема
Детали
Номер
Наименование детали
Цена
1
Frame Comp art. 5C7-21110-01-00
По запросу
2
Protector, Fuel Tank art. 1D7-24141-00-00
По запросу
3
Bolt, Flange art. 90105-126A6-00
По запросу
4
Nut, Self-Locking art. 95602-12200-00
По запросу
5
Bolt, Engine Adjusting art. 5PX-21495-01-00
По запросу
6
Stay, Engine 1 art. 1D7-21315-00-00
По запросу
7
Stay, Engine 2 art. 5PX-21316-00-00
По запросу
8
Bolt, Flange art. 90105-10737-00
По запросу
9
Damper 2 art. 5C7-2112C-00-00
По запросу
10
Damper 3 art. 5C7-2112D-00-00
По запросу
11
Гайка Yamaha art. 95602-10200-00
По запросу
12
Bolt, Flange art. 90105-12309-00
По запросу
13
Stay, Engine 3 art. 5C7-21317-00-00
По запросу
14
Bolt, Hex. Socket Button art. 90111-10003-00
По запросу
15
Bolt, Flange art. 90105-12018-00
По запросу
16
Stay, Engine 6 art. 5C7-21319-10-00
По запросу
17
Seal art. 1D7-21669-00-00
По запросу
18
Seal art. 5C7-21268-00-00
По запросу
19
Bolt, Flange art. 90105-12067-00
По запросу
20
Bolt, Hex. Socket Button art. 90111-10030-00
По запросу
21
Stay, Engine 4 art. 1D7-21318-01-00
По запросу
22
Болт Yamaha art. 95817-10030-00
от 725 ₽
23
Гайка Yamaha art. 95602-10200-00
По запросу
24
Stay 1 art. 1D7-2142G-00-00
По запросу
25
Collar art. 90387-12033-00
По запросу
26
Stay, Engine 7 art. 1D7-21387-00-00
По запросу
27
Bolt, Flange art. 95812-10045-00
По запросу
28
Bolt art. 90101-12025-00
По запросу
29
Washer, Plate art. 90201-12045-00
По запросу
30
Stay 2 art. 1D7-2142H-01-00
По запросу
31
Stay 3 art. 1D7-2142J-01-00
По запросу
32
Bolt, Flange art. 90105-10049-00
По запросу
33
Bolt, Flange art. 90105-10060-00
По запросу
34
Bolt, Flange art. 90105-10167-00
По запросу
35
Nut, Self-Locking art. 90185-10008-00
По запросу
36
Bracket, Member 1 art. 1D7-2115L-00-00
По запросу
37
Bolt, Hex. Socket Button art. 92014-08020-00
По запросу
38
Bolt, Flange art. 90105-12016-00
По запросу
39
Nut, Self-Locking art. 90185-12002-00
По запросу
40
Stay 1 art. 1D7-2137F-00-00
По запросу
41
Bolt, Hex. Socket Button art. 90111-10009-00
По запросу
42
Bolt, Flange art. 90105-10447-00
По запросу
43
Collar art. 1D7-21116-01-00
По запросу
44
Bolt, Flange art. 90105-10166-00
По запросу
45
Damper, Locating 3 art. 5C7-24183-00-00
По запросу
46
Clamp art. 90464-80002-00
По запросу
47
Stay 1 art. 5C7-2116A-00-00
По запросу
48
Болт с фланцем art. 95027-06014-00
По запросу
49
Болт art. 91317-06020-00
По запросу
50
Bracket, Horn art. 5C7-21343-00-00
По запросу
51
Bolt, Hex. Socket Button art. 90111-08002-00
По запросу
52
.Stopper, Main Stand art. 1D7-27114-00-00
По запросу
53
Cover, Horn art. 5C7-2317L-00-00
По запросу
54
Болт с фланцем art. 95027-06012-00
По запросу
55
Bracket, Switch art. 5C7-21453-00-00
По запросу
56
Болт Yamaha art. 95022-06016-00
По запросу
57
Cover, Side 5 art. 5C7-2171E-00-00
По запросу
58
Втулка металлическая Yamaha art. 90387-06210-00
от 725 ₽
59
Обтекатель пластиковый Yamaha art. 5C7-2171X-00-00
По запросу
60
Collar art. 90387-06192-00
По запросу
61
Guide art. 5C7-2171H-00-00
По запросу
62
Bolt, Hex. Socket Button art. 92017-06016-00
По запросу
63
Grommet art. 5C7-21773-00-00
По запросу
64
Plug art. 90338-16148-00
По запросу
