модель 2012 года
- Модель Raider
- Код модели RAIDER S (XV19CTSBCB) CA

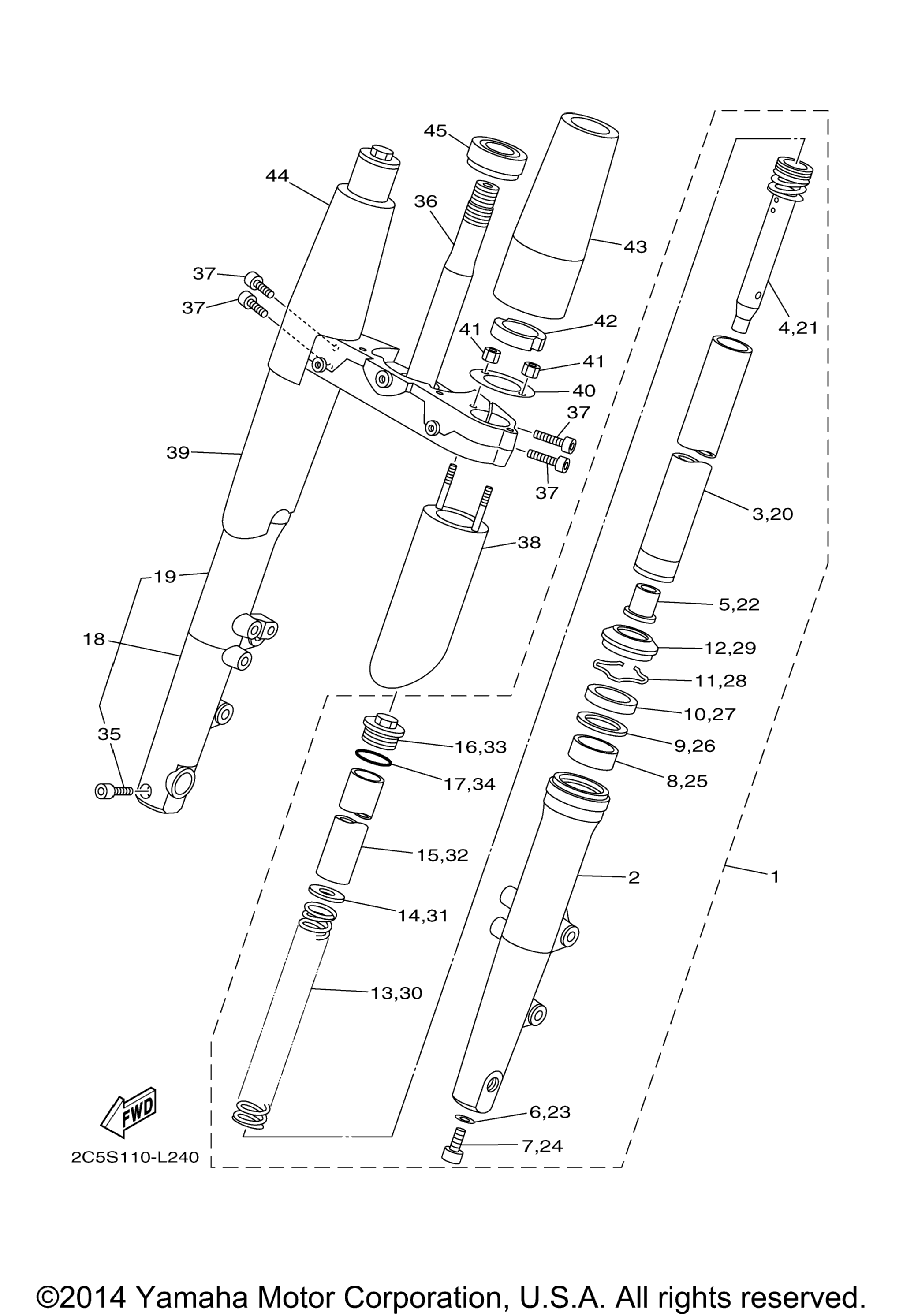

Схема передней вилки для RAIDER S (XV19CTSBCB) CA
Схема
Детали
Номер
Наименование детали
Цена
1
Front Fork Assy (L.H) art. 1D7-23102-11-00
По запросу
2
. .Tube, Outer (L.H) art. 1D7-23126-11-00
По запросу
3
. Inner Tube Comp. 1 art. 1D7-23110-00-00
По запросу
4
. .Cylinder Comp., Front Fork art. 1D7-23170-00-00
По запросу
5
. .Spindle, Taper art. 1D7-23173-00-00
По запросу
6
. .Gasket art. 2K8-23158-L0-00
По запросу
7
. .Bolt, Hexagon Socket Head art. 3R4-23181-L0-00
По запросу
8
. .Metal, Slide 1 art. 5TJ-23125-50-00
По запросу
9
Шайба Yamaha art. 4SS-23146-L0-00
от 935 ₽
10
. Oil Seal INCL. IN FORK SEAL KIT art. 1D7-23145-00-00
По запросу
11
. .Ring, Snap art. 4SS-23153-L0-00
По запросу
12
. Seal, Dust INCL. IN FORK SEAL KIT art. 1D7-23144-00-00
По запросу
13
. .Spring, Front Fork art. 1D7-23141-00-00
По запросу
14
. .Washer, Spring Upper art. 1D7-23149-00-00
По запросу
15
. .Spacer art. 1D7-23118-00-00
По запросу
16
. .Bolt, Cap art. 1D7-23111-00-00
По запросу
17
. ..O-Ring art. 1D7-23188-00-00
По запросу
18
Front Fork Assy (R.H) art. 1D7-23103-11-00
По запросу
19
. .Tube, Outer (R.H) art. 1D7-23136-11-00
По запросу
20
. Inner Tube Comp. 1 art. 1D7-23110-00-00
По запросу
21
. .Cylinder Comp., Front Fork art. 1D7-23170-00-00
По запросу
22
. .Spindle, Taper art. 1D7-23173-00-00
По запросу
23
. .Gasket art. 2K8-23158-L0-00
По запросу
24
. .Bolt, Hexagon Socket Head art. 3R4-23181-L0-00
По запросу
25
. .Metal, Slide 1 art. 5TJ-23125-50-00
По запросу
26
Шайба Yamaha art. 4SS-23146-L0-00
от 935 ₽
27
. Oil Seal INCL. IN FORK SEAL KIT art. 1D7-23145-00-00
По запросу
28
. .Ring, Snap art. 4SS-23153-L0-00
По запросу
29
. Seal, Dust INCL. IN FORK SEAL KIT art. 1D7-23144-00-00
По запросу
30
. .Spring, Front Fork art. 1D7-23141-00-00
По запросу
31
. .Washer, Spring Upper art. 1D7-23149-00-00
По запросу
32
. .Spacer art. 1D7-23118-00-00
По запросу
33
. .Bolt, Cap art. 1D7-23111-00-00
По запросу
34
. ..O-Ring art. 1D7-23188-00-00
По запросу
35
. .Bolt, Hexagon Socket Head art. 91314-08040-00
По запросу
36
Steering Assy art. 1D7-23400-00-00
По запросу
37
Болт Yamaha art. 91314-08025-00
от 1 092 ₽
38
Cover, Under 1 art. 1D7-23123-10-00
По запросу
39
Cover, Under 2 art. 1D7-23133-10-00
По запросу
40
Washer, Felt art. 1D7-23165-00-00
По запросу
41
Nut art. 1D7-23357-00-00
По запросу
42
Gasket art. 1D7-23163-00-00
По запросу
43
Cover, Upper 1 art. 1D7-23121-10-00
По запросу
44
Cover, Upper 2 art. 1D7-23131-10-00
По запросу
45
Bearing art. 93332-00096-00
По запросу
46
Fork Seal Kit NOT SHOWN art. 1D7-W003B-00-0
По запросу
