модель 2012 года
- Модель Raider
- Код модели RAIDER S (XV19CTSBCB) CA

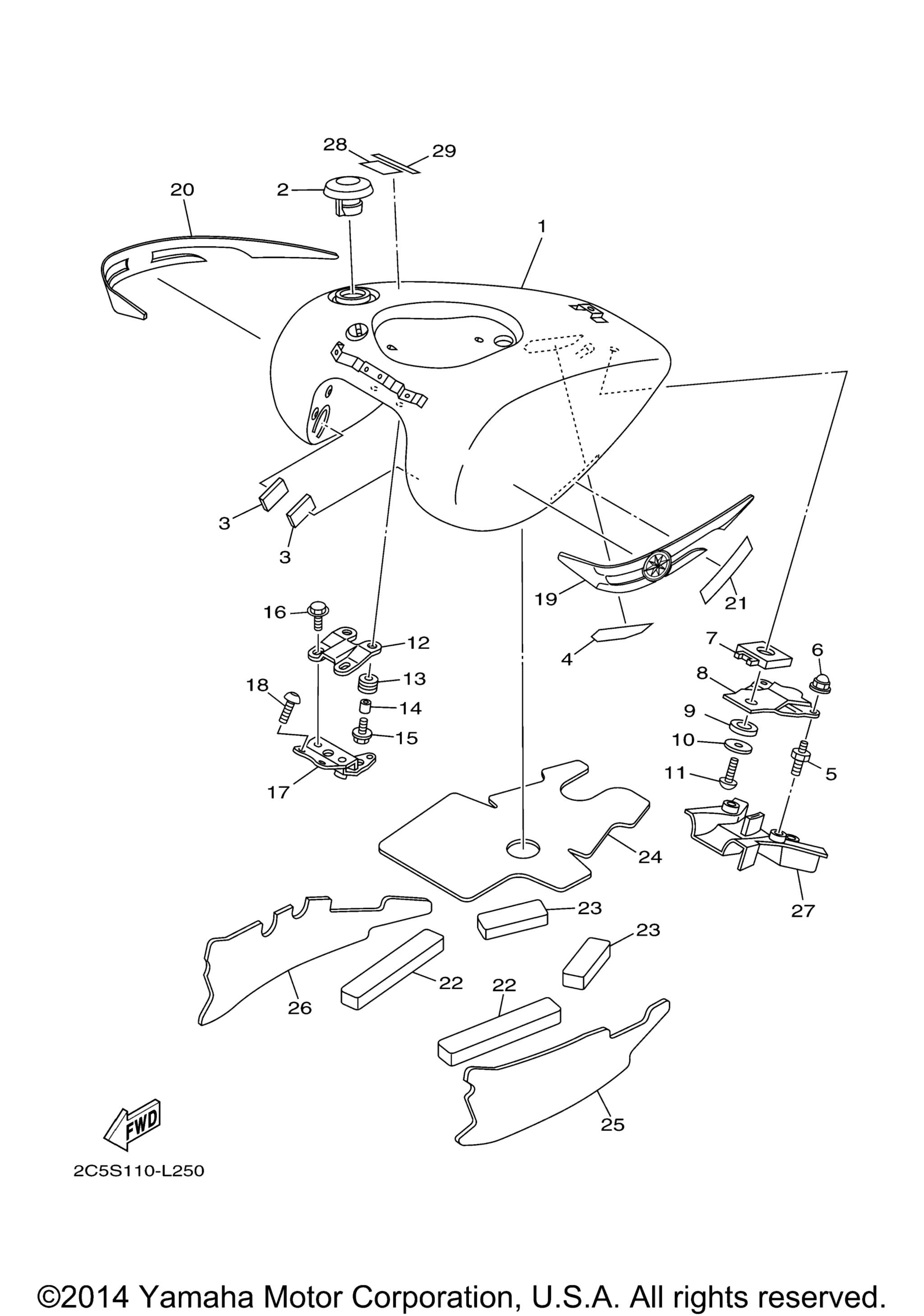

Схема топливного бака для RAIDER S (XV19CTSBCB) CA
Схема
Детали
Номер
Наименование детали
Цена
1
Fuel Tank Comp FOR SMM art. 1D7-YK241-00-PD
По запросу
2
Cap Assy art. 4NK-24602-20-00
По запросу
3
Damper art. 1FK-21746-00-00
По запросу
4
Plate art. 1D7-2413X-00-00
По запросу
5
Bolt 1 art. 5PX-24176-01-00
По запросу
6
Nut, Crown art. 90176-06055-00
По запросу
7
Damper, Locating 2 art. 1D7-24182-00-00
По запросу
8
Bracket, Tank Fitting art. 1D7-2413Y-00-00
По запросу
9
Damper, Locating 3 art. 4TR-24183-00-00
По запросу
10
Washer, Plate art. 90201-06110-00
По запросу
11
Болт Yamaha art. 92012-06012-00
По запросу
12
Bracket, Fuel Tank 1 art. 1D7-24191-01-00
По запросу
13
Втулка резиновая Yamaha art. 90480-15483-00
от 683 ₽
14
Collar art. 90387-06054-00
По запросу
15
Bolt, With Washer art. 90119-06264-00
По запросу
16
Болт Yamaha 95801-08012-00 art. 95817-08012-00
По запросу
17
Bracket, Fuel Tank 2 art. 1D7-24192-00-00
По запросу
18
Bolt, Button Head art. 92017-08025-00
По запросу
19
Emblem 1 art. 1D7-24161-10-00
По запросу
20
Emblem 2 art. 1D7-24162-10-00
По запросу
21
Tape art. 3TU-28344-00-00
По запросу
22
Damper, Plate 4 art. 1D7-2414N-00-00
По запросу
23
Damper, Plate 5 art. 1D7-2414P-00-00
По запросу
24
Damper, Plate 3 art. 1D7-2414K-00-00
По запросу
25
Damper, Plate 1 art. 1D7-2414H-00-00
По запросу
26
Damper, Plate 2 art. 1D7-2414J-00-00
По запросу
27
Cover art. 1D7-24217-00-00
По запросу
28
Label, Caution art. 5GK-2118K-00-00
По запросу
29
Label, Caution ENGLISH art. 5PW-2415E-12-00
По запросу
