модель 2012 года
- Модель Raider
- Код модели RAIDER S (XV19CTSBCB) CA

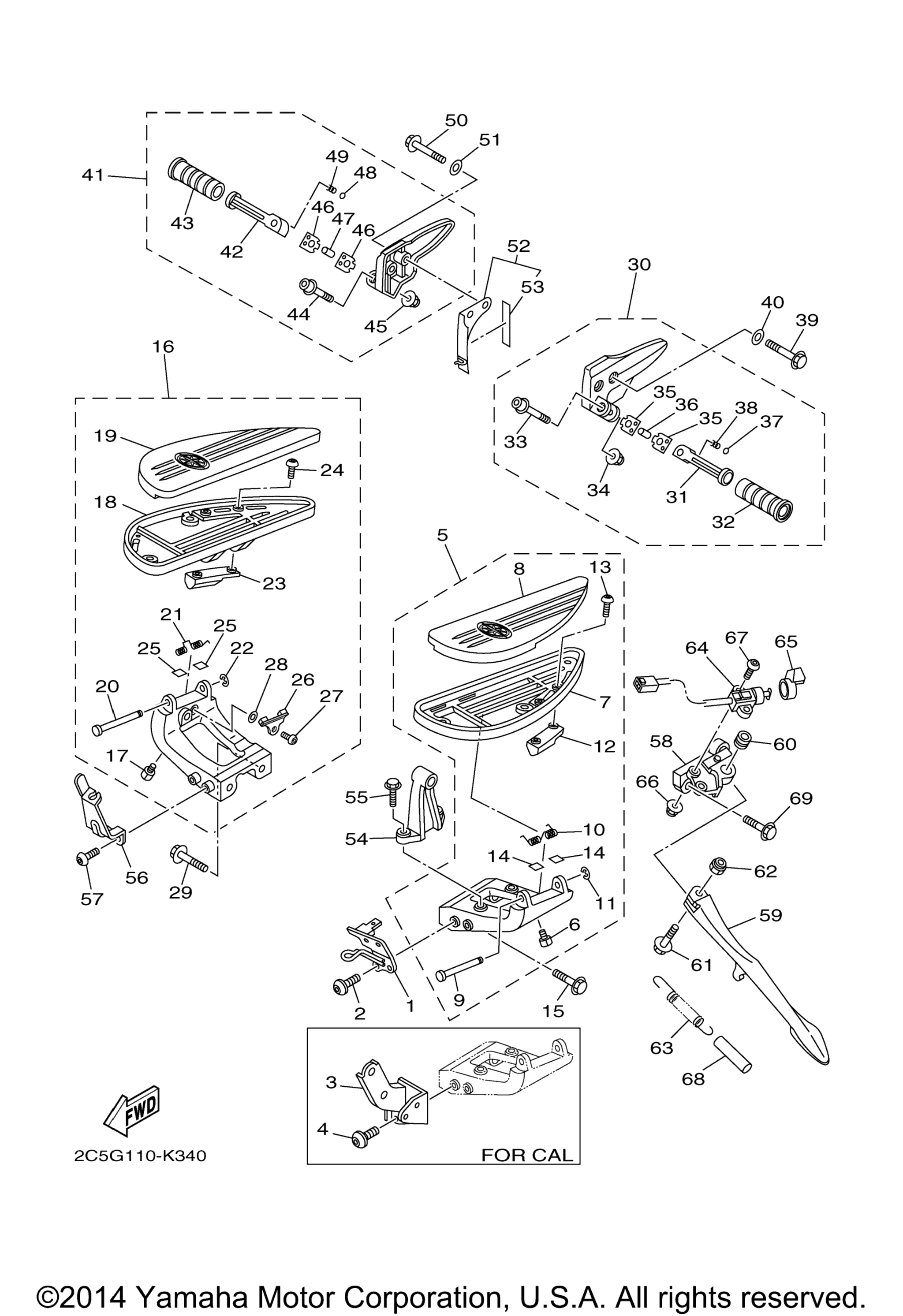

Схема подножки и подставки для RAIDER S (XV19CTSBCB) CA
Схема
Детали
Номер
Наименование детали
Цена
1
Bracket, Horn 2 FOR U49 art. 1D7-2134L-00-00
По запросу
2
Bolt, Hex. Socket Button FOR U49 art. 90111-06038-00
По запросу
3
Bracket 5 FOR CAL art. 1D7-2742L-00-00
По запросу
4
Bolt, Hex. Socket Button FOR CAL art. 90111-06038-00
По запросу
5
Front Footrest Assy (Left) art. 1D7-27410-00-00
По запросу
6
. Bolt art. 1D7-27435-09-00
По запросу
7
. .Footrest art. 1D7-27451-00-00
По запросу
8
. .Cover, Footrest art. 1D7-27413-00-00
По запросу
9
. .Shaft art. 1D7-27427-00-00
По запросу
10
. .Spring, Return art. 1D7-27426-00-00
По запросу
11
. .Circlip art. 99001-06600-00
от 52 ₽
Аналог
Кольцо стопорное подшипника ведущего вала Skipper для Yamaha 2-8
art. SK93430-06005
52 ₽
Требуется 1 шт.
12
. .Mole 1 art. 1D7-27496-00-00
По запросу
13
Болт Yamaha art. 92012-06012-00
По запросу
14
. .Seal art. 1D7-27485-00-00
По запросу
15
Bolt, Flange art. 95024-10045-00
По запросу
16
Front Footrest Assy (Right) art. 1D7-27420-10-00
По запросу
17
. Bolt art. 1D7-27435-09-00
По запросу
18
. .Footrest art. 1D7-27461-00-00
По запросу
19
. .Cover, Footrest art. 1D7-27423-00-00
По запросу
20
. .Shaft art. 1D7-27427-00-00
По запросу
21
. .Spring, Return art. 1D7-27426-00-00
По запросу
22
. .Circlip art. 99001-06600-00
от 52 ₽
Аналог
Кольцо стопорное подшипника ведущего вала Skipper для Yamaha 2-8
art. SK93430-06005
52 ₽
Требуется 1 шт.
23
. .Mole 2 art. 1D7-27497-00-00
По запросу
24
Болт Yamaha art. 92012-06012-00
По запросу
25
. .Seal art. 1D7-27485-00-00
По запросу
26
. .Stopper art. 1D7-27214-00-00
По запросу
27
Болт Yamaha art. 92012-06012-00
По запросу
28
Шайба Yamaha art. 92990-06600-00
от 420 ₽
29
Bolt, Flange art. 95024-10045-00
По запросу
30
Rear Footrest Assy 1 art. 1D7-27430-00-00
По запросу
31
. .Footrest, Rear 1 art. 1D7-27431-00-00
По запросу
32
. .Cover, Rear Footrest art. 4WM-27433-00-00
По запросу
33
. .Bolt art. 90109-06016-00
По запросу
34
. .Nut, U Flange art. 95604-06200-00
По запросу
35
. .Washer, Special art. 1D7-27437-00-00
По запросу
36
. Collar art. 36Y-83913-01-00
По запросу
37
. Ball art. 93501-04011-00
По запросу
38
. Spring, Compression art. 90501-15001-00
По запросу
39
Bolt, Flange art. 90105-10171-00
По запросу
40
Washer, Plate art. 90201-10037-00
По запросу
41
Rear Footrest Assy 2 art. 1D7-27440-00-00
По запросу
42
. .Footrest, Rear 2 art. 1D7-27441-00-00
По запросу
43
. .Cover, Rear Footrest art. 4WM-27433-00-00
По запросу
44
. .Bolt art. 90109-06016-00
По запросу
45
. .Nut, U Flange art. 95604-06200-00
По запросу
46
. .Washer, Special art. 1D7-27437-00-00
По запросу
47
. Collar art. 36Y-83913-01-00
По запросу
48
. Ball art. 93501-04011-00
По запросу
49
. Spring, Compression art. 90501-15001-00
По запросу
50
Bolt, Flange art. 90105-10171-00
По запросу
51
Washer, Plate art. 90201-10037-00
По запросу
52
Bracket, Stopper Steeering art. 1D7-2171G-01-00
По запросу
53
. .Damper art. 1D7-2174Y-00-00
По запросу
54
Bracket 3 art. 1D7-27443-00-00
По запросу
55
Bolt,Flg,(Small Head) art. 95024-08030-00
По запросу
56
Bracket 4 art. 1D7-2741L-00-00
По запросу
57
Bolt, Button Head art. 92014-06012-00
По запросу
58
Bracket, Side Stand art. 1D7-27321-00-00
По запросу
59
Stand, Side art. 1D7-27311-00-00
По запросу
60
Collar art. 90387-12031-00
По запросу
61
Bolt, Flange art. 90105-12018-00
По запросу
62
Nut, Self-Locking art. 90185-12119-00
По запросу
63
Spring, Tension art. 90506-35005-00
По запросу
64
Switch, Side Stand art. 3D8-82566-B0-00
По запросу
65
Cover art. 4WM-8252U-00-00
По запросу
66
Гайка болта грузика вариатора Yamaha art. 95607-05200-00
По запросу
67
Bolt, Button Head art. 92017-05025-00
По запросу
68
Hose (L70) art. 90445-22327-00
По запросу
69
Bolt, Flange art. 90105-10158-00
По запросу
