модель 2012 года
- Модель Raider
- Код модели RAIDER (XV19CBS)

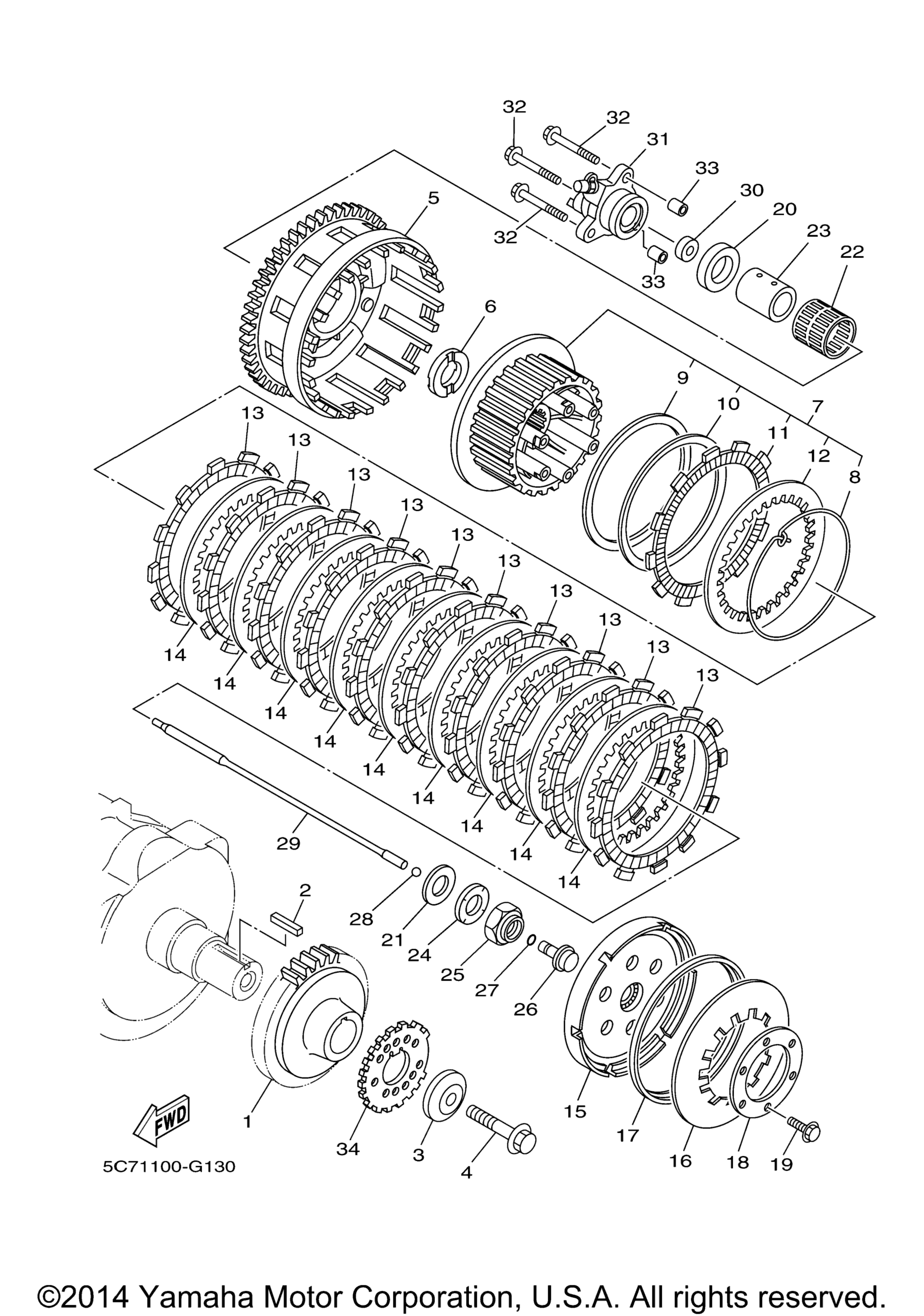

Схема сцепления для RAIDER (XV19CBS)
Схема
Детали
Номер
Наименование детали
Цена
1
Gear, Primary Drive art. 1D7-16111-00-00
По запросу
2
Key, Feather art. 4WM-16193-00-00
По запросу
3
Spacer 1 art. 4WM-16181-00-00
По запросу
4
Bolt, Flange art. 90105-12059-00
По запросу
5
Primary Driven Gear Comp art. 1D7-16150-00-00
По запросу
6
Plate, Thrust 1 art. 1D7-16154-00-00
По запросу
7
Clutch Boss Assy art. 1D7-16370-00-00
По запросу
8
. Ring Set art. 2H7-16385-00-00
По запросу
9
. Plate, Seat art. 36Y-16384-00-00
По запросу
10
. Spring, Cushion art. 36Y-16383-00-00
По запросу
11
. Plate, Friction 2 art. 4XV-16331-00-00
от 8 730 ₽
12
. Plate, Clutch 2 art. 2H7-16325-10-00
По запросу
13
Диск сцепления Yamaha art. 5YU-16321-00-00
от 1 901 ₽
14
Plate, Clutch 2 art. 2H7-16325-10-00
По запросу
15
Pressure Plate Assy art. 1D7-16350-00-00
По запросу
16
Spring, Clutch 2 art. 5C7-16334-00-00
По запросу
17
Housing, Spring art. 36Y-16335-00-00
По запросу
18
Plate, Pressure 2 art. 1TX-16352-00-00
По запросу
19
Болт с фланцем art. 95817-06025-00
По запросу
20
Plate, Thrust 2 art. 1D7-16164-00-00
По запросу
21
Washer, Plate art. 90201-22013-00
По запросу
22
Bearing art. 93310-33559-00
По запросу
23
Collar art. 90387-28006-00
По запросу
24
Washer, Conical Spring art. 90208-22003-00
По запросу
25
Гайка Yamaha art. 90179-22010-00
По запросу
26
Rod, Push 1 art. 4KG-16356-00-00
По запросу
27
O-Ring art. 93210-06632-00
По запросу
28
Шарик подшипника Yamaha art. 93511-32027-00
от 882 ₽
29
Rod, Push 2 art. 1D7-16357-00-00
По запросу
30
Oil Seal art. 93109-08061-00
По запросу
31
Push Lever Comp art. 1D7-16381-00-00
По запросу
32
Bolt, Flange art. 95814-06055-00
По запросу
33
Палец Yamaha art. 99530-08012-00
от 882 ₽
34
Rotor art. 1D7-81673-01-00
По запросу
