модель 2012 года
- Модель Raider
- Код модели RAIDER (XV19CBS)

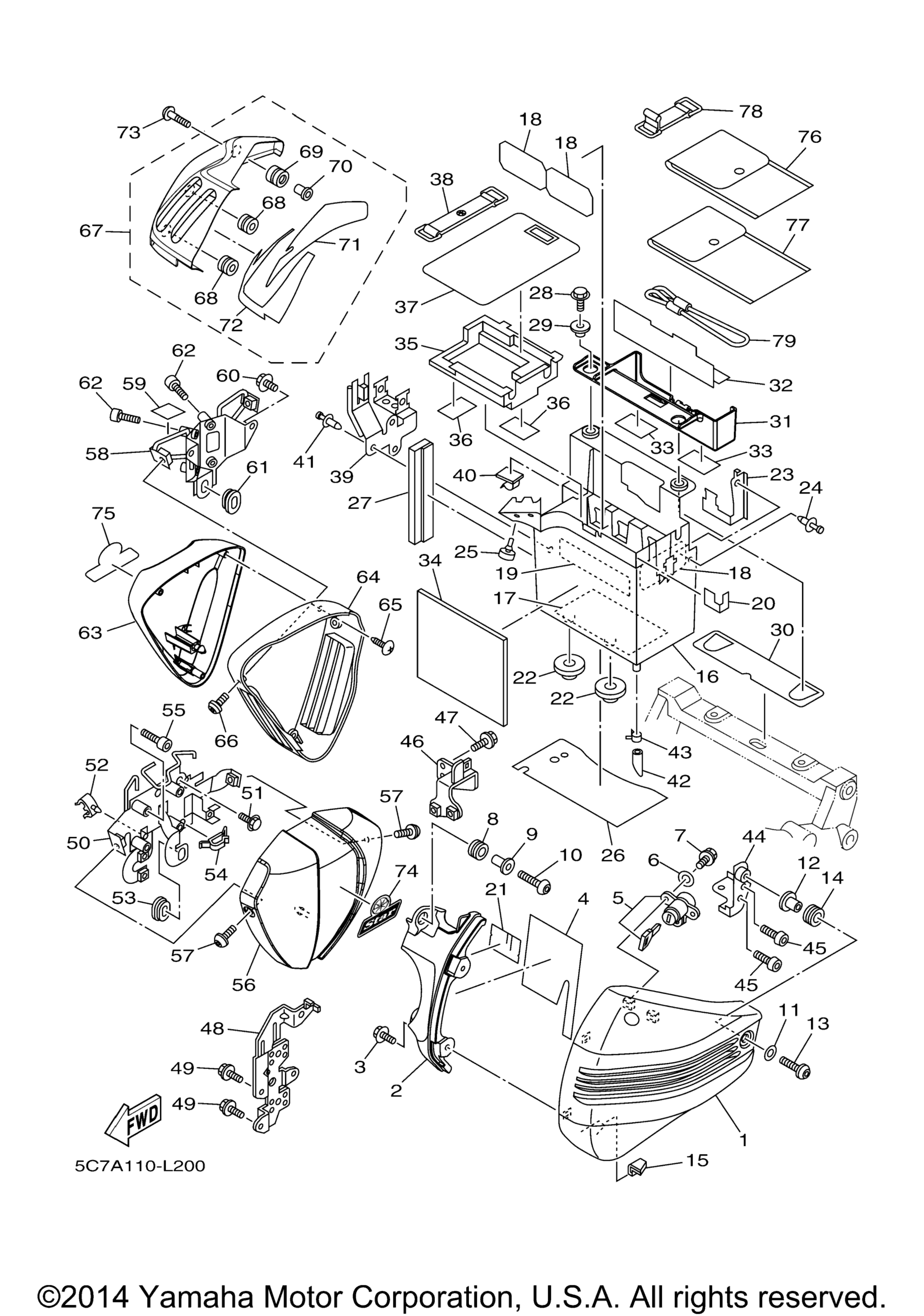

Схема боковой крышки для RAIDER (XV19CBS)
Схема
Детали
Номер
Наименование детали
Цена
1
Cover, Side 1 FOR S3 art. 1D7-21711-00-P5
По запросу
2
Cover 9 art. 1D7-2117X-00-00
По запросу
3
Bolt, Flange art. 95817-06014-00
По запросу
4
Damper art. 1D7-21746-00-00
По запросу
5
Rotor Set art. 5PX-W2470-00-00
По запросу
6
Washer, Plate art. 90201-06034-00
По запросу
7
Болт Yamaha art. 95024-06016-00
По запросу
8
Grommet art. 90480-14329-00
По запросу
9
Collar art. 90387-066Y6-00
По запросу
10
Bolt, Button Head art. 92014-06020-00
По запросу
11
Washer, Plate art. 90201-06M01-00
По запросу
12
Spacer art. 90560-06201-00
По запросу
13
Screw art. 90149-06023-00
По запросу
14
Grommet art. 90480-12007-00
По запросу
15
Guide art. 5PX-2171H-00-00
По запросу
16
Box, Battery art. 1D7-2177G-02-00
По запросу
17
Damper, Locating 2 art. 5C7-21779-00-00
По запросу
18
Protector art. 5PX-21652-00-00
По запросу
19
Damper, Locating 1 art. 5PX-21778-00-00
По запросу
20
Seal 4 art. 5C7-2173N-00-00
По запросу
21
Seal 2 art. 5C7-21735-00-00
По запросу
22
Grommet art. 90480-20384-00
По запросу
23
Bracket 3 art. 5C7-2172M-00-00
По запросу
24
Клипса Yamaha art. 90269-07077-00
от 788 ₽
25
Damper art. 1D7-2174X-00-00
По запросу
26
Damper, Locating 4 art. 1D7-2177N-01-00
По запросу
27
Damper, Locating 1 art. 1D7-21778-00-00
По запросу
28
Болт Yamaha art. 95022-06020-00
По запросу
29
Collar art. 90387-06267-00
По запросу
30
Damper art. 5C7-21747-00-00
По запросу
31
Box, Tool art. 5C7-28173-00-00
По запросу
32
Damper art. 5C7-2174Y-00-00
По запросу
33
Прокладка уплотнительная Yamaha art. 5H0-8235Y-M0-00
от 788 ₽
34
Seal 1 art. 1D7-21732-00-00
По запросу
35
Крышка короба АКБ Yamaha art. 5PX-82129-00-00
от 3 371 ₽
36
.Damper art. 5JW-2139X-00-00
По запросу
37
Stay Setting art. 5VN-8412H-00-00
По запросу
38
Band, Battery art. 7H3-82131-00-00
По запросу
39
Bracket 1 art. 1D7-2172K-00-00
По запросу
40
Clamp art. 90464-25160-00
По запросу
41
Клипса Yamaha art. 90269-07077-00
от 788 ₽
42
Hose art. 90445-11027-00
По запросу
43
Clip art. 90467-10135-00
По запросу
44
Bracket 1 art. 1D7-2175T-00-00
По запросу
45
Bolt, Button Head art. 92012-06016-00
По запросу
46
Bracket 4 art. 5C7-2172N-01-00
По запросу
47
Bolt, Flange art. 95817-06014-00
По запросу
48
Stay, Side Cover 2 art. 5PX-2174E-01-00
По запросу
49
Болт Yamaha art. 95022-06012-00
По запросу
50
Bracket 3 art. 5C7-2175V-00-00
По запросу
51
Bolt, Flange art. 95817-08035-00
По запросу
52
Clamp art. 90464-09130-00
По запросу
53
Втулка Yamaha art. 90480-01558-00
По запросу
54
Clamp art. 90464-14001-00
По запросу
55
Bolt, Hexagon Socket Head art. 91380-06020-00
По запросу
56
Cover, Side 3 art. 5C7-21731-10-00
По запросу
57
Screw art. 90149-06302-00
По запросу
58
Bracket 4 art. 1D7-2175W-00-00
По запросу
59
Seal 3 art. 5C7-2173M-00-00
По запросу
60
Болт Yamaha art. 95022-06010-00
По запросу
61
Втулка Yamaha art. 90480-01558-00
По запросу
62
Bolt, Hexagon Socket Head art. 91380-06020-00
По запросу
63
Cover, Side 4 art. 5C7-21741-10-00
По запросу
64
Body art. 1D7-2171D-00-00
По запросу
65
Screw, Tapping art. 90167-05077-00
По запросу
66
Screw art. 90149-06302-00
По запросу
67
Plate, Cover FOR S3 art. 5C7-17471-00-P5
По запросу
68
. .Grommet art. 90480-13007-00
По запросу
69
. .Grommet art. 90480-13006-00
По запросу
70
. .Collar art. 90387-07007-00
По запросу
71
. .Seal, Crankcase art. 5C7-15379-00-00
По запросу
72
. .Seal art. 5C7-15663-00-00
По запросу
73
Bolt, Hex. Socket Button art. 90110-06202-00
По запросу
74
Emblem 3D art. 29P-2173D-00-00
По запросу
75
Emblem 3D art. 29P-2173D-00-00
По запросу
76
Tool Kit art. 5C7-28100-00-00
По запросу
77
Tool Kit, 2 art. 5C7-28110-00-00
По запросу
78
Band, Battery art. 3TJ-82131-00-00
По запросу
79
Hanger, Helmet art. 4HC-21398-00-00
По запросу
