модель 2012 года
- Модель Raider
- Код модели RAIDER (XV19CBS)

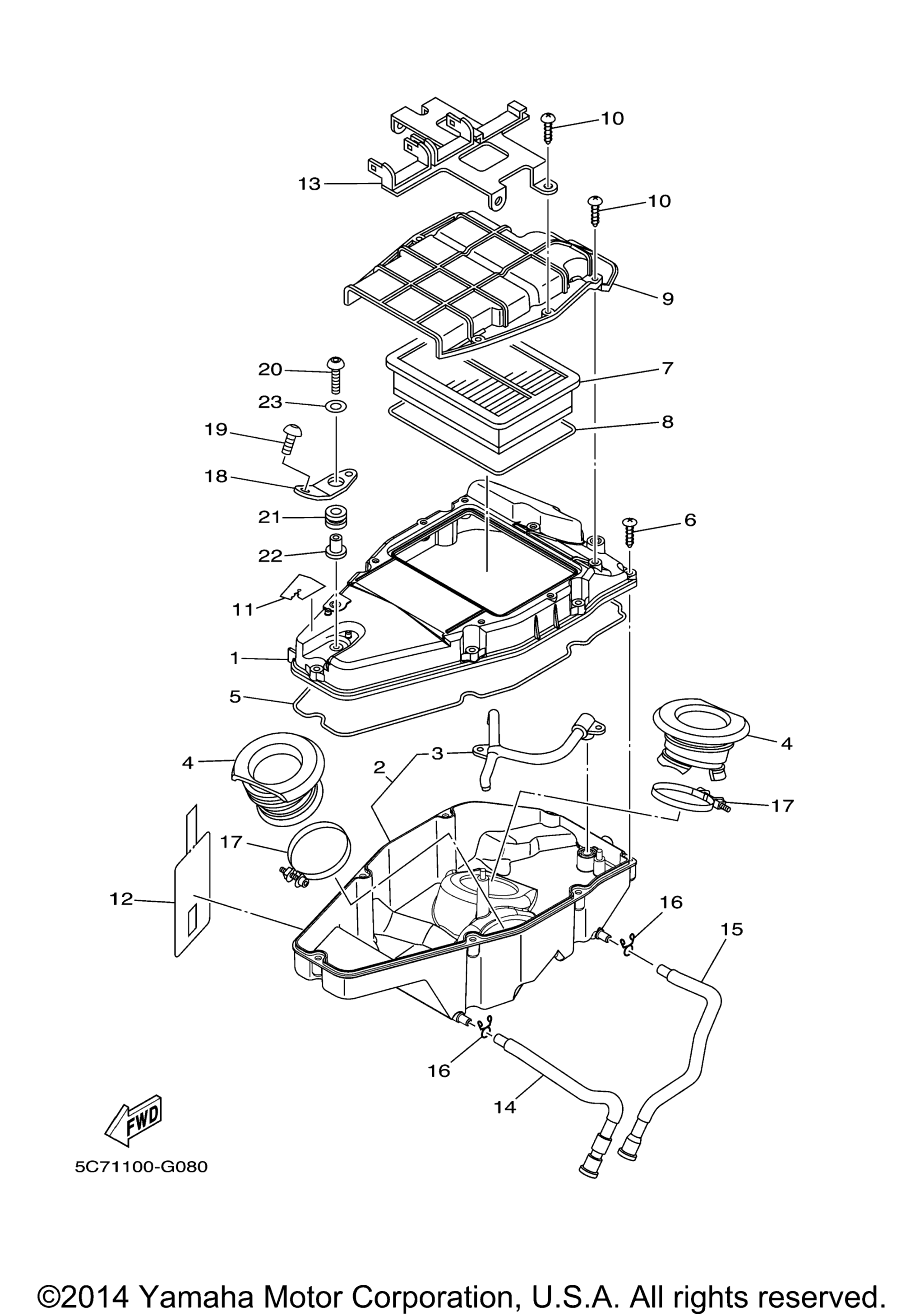

Схема впускной системы 2 для RAIDER (XV19CBS)
Схема
Детали
Номер
Наименование детали
Цена
1
Silencer, Intake 1 art. 1D7-14431-00-00
По запросу
2
Cap, Cleaner Case Sub Assy 1 art. 5C7-W1443-00-00
По запросу
3
. .Pipe art. 1D7-14419-00-00
По запросу
4
Joint, Air Cleaner 1 art. 1D7-14453-00-00
По запросу
5
Seal art. 51Y-14462-00-00
По запросу
6
Screw, Tapping art. 97707-50030-00
По запросу
7
Element, Air Cleaner 2 art. 1D7-14461-01-00
По запросу
8
Прокладка уплотнительная воздушного фильтра Yamaha art. 1D7-14452-00-00
от 882 ₽
9
Cap, Cleaner Case 1 art. 1D7-14412-00-00
По запросу
10
Винт-саморез Yamaha art. 90167-05078-00
от 788 ₽
11
Damper 1 art. 1D7-14425-00-00
По запросу
12
Cover 1 art. 1D7-14417-00-00
По запросу
13
Bracket 1 art. 5C7-83955-00-00
По запросу
14
Pipe, Drain art. 5C7-1443E-00-00
По запросу
15
Pipe, Drain 2 art. 5C7-1443G-00-00
По запросу
16
Зажим пружинный Yamaha art. 90467-090A2-00
По запросу
17
Hose Clamp Assy art. 90450-56001-00
По запросу
18
Stay 2 art. 5C7-14414-00-00
По запросу
19
Bolt, Button Head art. 92012-08016-00
По запросу
20
Bolt, Button Head art. 92012-06025-00
По запросу
21
Grommet art. 90480-14023-00
По запросу
22
.Collar art. 90387-07391-00
По запросу
23
Washer, Plate art. 90201-06066-00
По запросу
Другие схемы модели
Впускная система 2
