модель 2012 года
- Модель TT-R50
- Код модели TTR50E (TTR50EB)

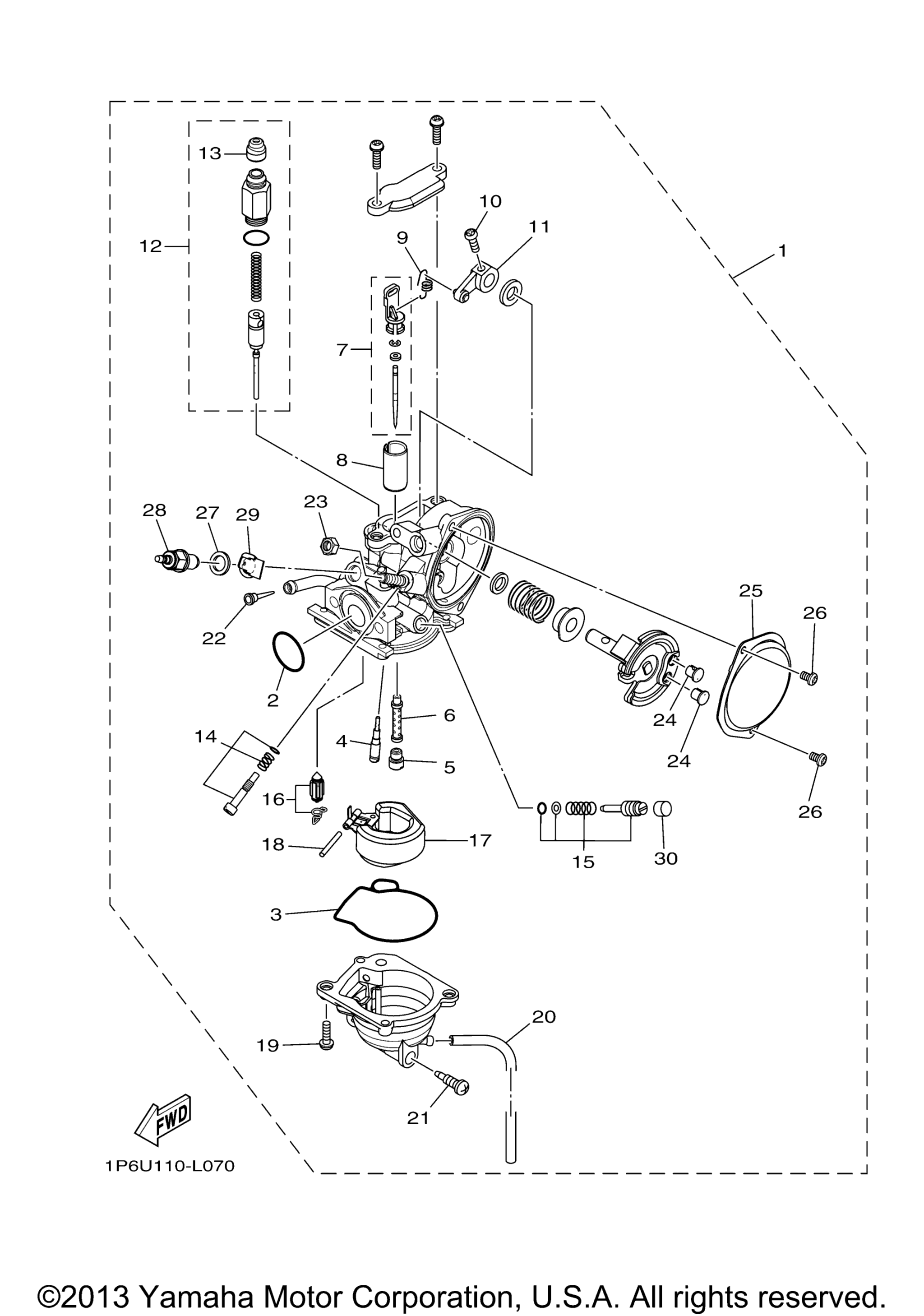

Схема карбюратора для TTR50E (TTR50EB)
Схема
Детали
Номер
Наименование детали
Цена
1
Carburetor Assy 1 art. 1P6-E4101-21-00
По запросу
2
. .O-Ring 1 art. 68V-8182L-00-00
По запросу
3
. .O-Ring art. 1P6-14147-00-00
По запросу
4
. . Jet, Pilot (#12.5) art. 1P6-14142-12-00
По запросу
5
. . Jet, Main (#62.5) art. 18A-1414A-63-00
По запросу
6
. .Nozzle, Main art. 1P6-14141-12-00
По запросу
7
. .Needle Set art. 1P6-1490J-10-00
По запросу
8
. .Valve, Throttle 2 art. 1P6-1411F-25-00
По запросу
9
. .Spring art. 1P6-14935-00-00
По запросу
10
. .Screw art. 1B2-14216-00-00
По запросу
11
. .Lever Assy art. 1P6-14905-00-00
По запросу
12
. .Starter Set art. 1P6-1410A-10-00
По запросу
13
. . ..Cover, Plunger Cap art. 22F-14173-00-00
По запросу
14
. .Throttle Screw Set art. 1B2-14103-00-00
По запросу
15
. .Air Screw Set art. 1P6-14104-00-00
По запросу
16
. .Needle Valve Set art. 1P6-14107-20-00
По запросу
17
. .Float art. 1P6-14185-00-00
По запросу
18
. .Pin, Float art. 53L-14186-00-00
По запросу
19
Винт с шайбой art. 97607-04114-00
По запросу
20
. .Pipe, Over Flow 1 art. 1P6-14196-00-00
По запросу
21
. .Plug, Drain art. 5LW-14191-00-00
По запросу
22
. .Net, Filter art. 5LW-14994-00-00
По запросу
23
. Nut, Cable Adjusting art. 522-14161-00-00
По запросу
24
Направляющая кабеля art. 1UY-14155-00-00
По запросу
25
. .Cover 1 art. 1P6-14293-00-00
По запросу
26
. .Screw, Pan Head art. 98501-04006-00
По запросу
27
Шайба Yamaha art. 5CY-14951-00-00
По запросу
28
. Heater Assy (15W) art. 5FU-83790-00-00
По запросу
29
. .Terminal 1 art. 5FU-82103-00-00
По запросу
30
. .Cap art. 3F9-14118-00-00
По запросу
