модель 2012 года
- Модель TT-R50
- Код модели TTR50E (TTR50EB)

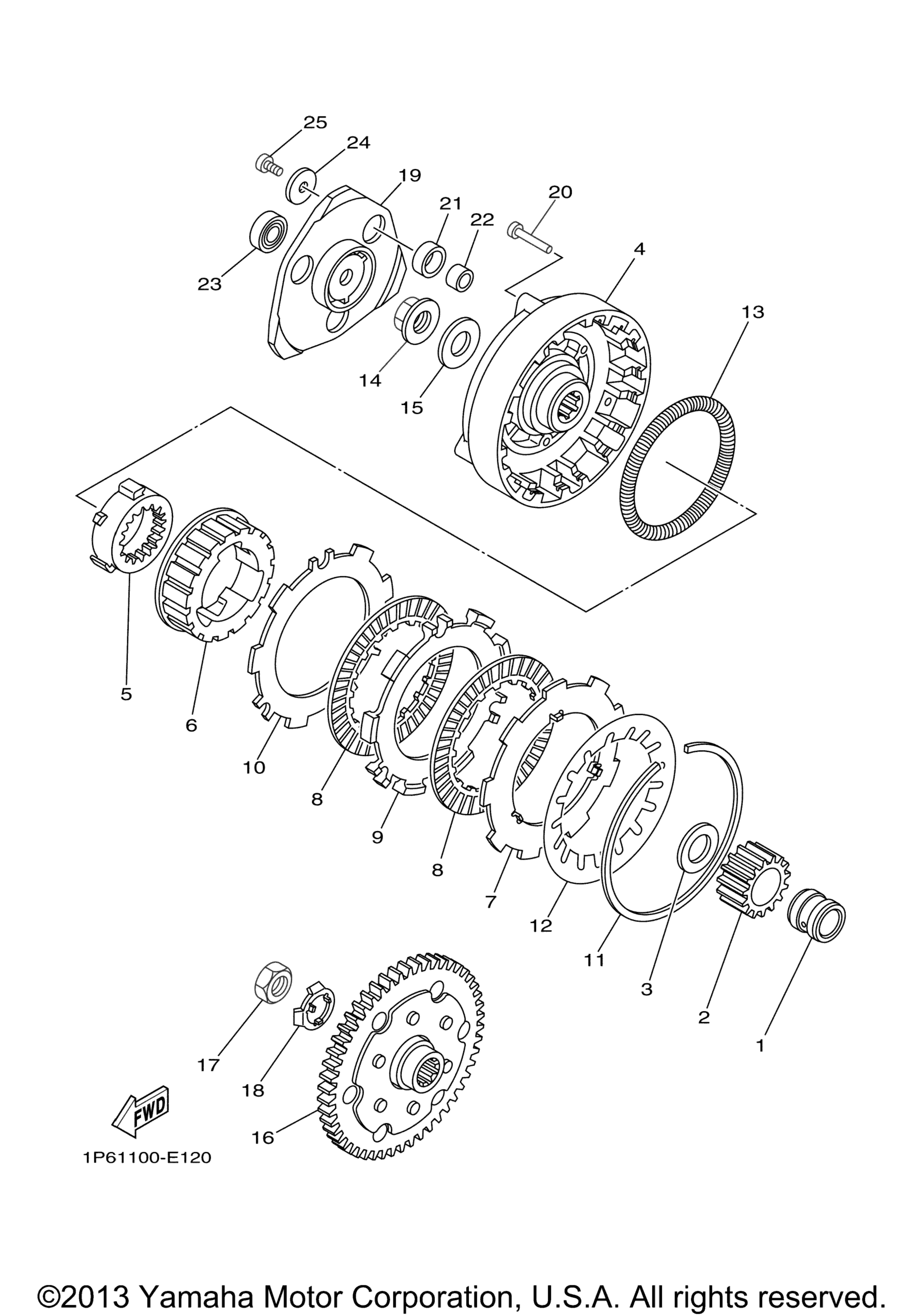

Схема сцепления для TTR50E (TTR50EB)
Схема
Детали
Номер
Наименование детали
Цена
1
Collar 1 art. 1P6-E6116-00-00
По запросу
2
Gear, Primary Drive art. 1P6-E6111-10-00
По запросу
3
Washer, Plate art. 90201-17801-00
По запросу
4
Housing, Clutch art. 1P6-E6311-00-00
По запросу
5
Gear, Outer Drive art. 1P6-E6818-01-00
По запросу
6
Boss, Clutch art. 1P6-E6571-01-00
По запросу
7
Plate, Clutch 1 art. 1P6-E6324-00-00
По запросу
8
Plate, Friction 2 art. 1P6-E6330-00-00
По запросу
9
Plate, Clutch 2 art. 1P6-E6325-00-00
По запросу
10
Plate, Clutch 3 art. 1P6-E6326-00-00
По запросу
11
Circlip, Clutch art. 1P6-E6819-00-00
По запросу
12
Spring, Disk art. 1P6-E6821-00-00
По запросу
13
Spring, Garter art. 1P6-E6822-10-00
По запросу
14
Nut art. 90179-14802-00
По запросу
15
Washer, Conical Spring art. 90208-14033-00
По запросу
16
Primary Driven Gear Comp art. 1P6-E6170-10-00
По запросу
17
Nut, Lock art. 1P6-E6377-00-00
По запросу
18
Washer, Lock art. 1P6-E6378-00-00
По запросу
19
Plate, Pressure 1 art. 1P6-E6551-00-00
По запросу
20
Pin, Guide art. 1P6-E6552-00-00
По запросу
21
Bush art. 1P6-E6152-00-00
По запросу
22
Absorber 2 art. 1P6-E6125-00-00
По запросу
23
Bearing art. 93306-900Y0-00
По запросу
24
Washer, Plate art. 90201-05810-00
По запросу
25
Screw, Pan Head art. 98512-05012-00
По запросу
