модель 2012 года
- Модель TT-R50
- Код модели TTR50E (TTR50EB)

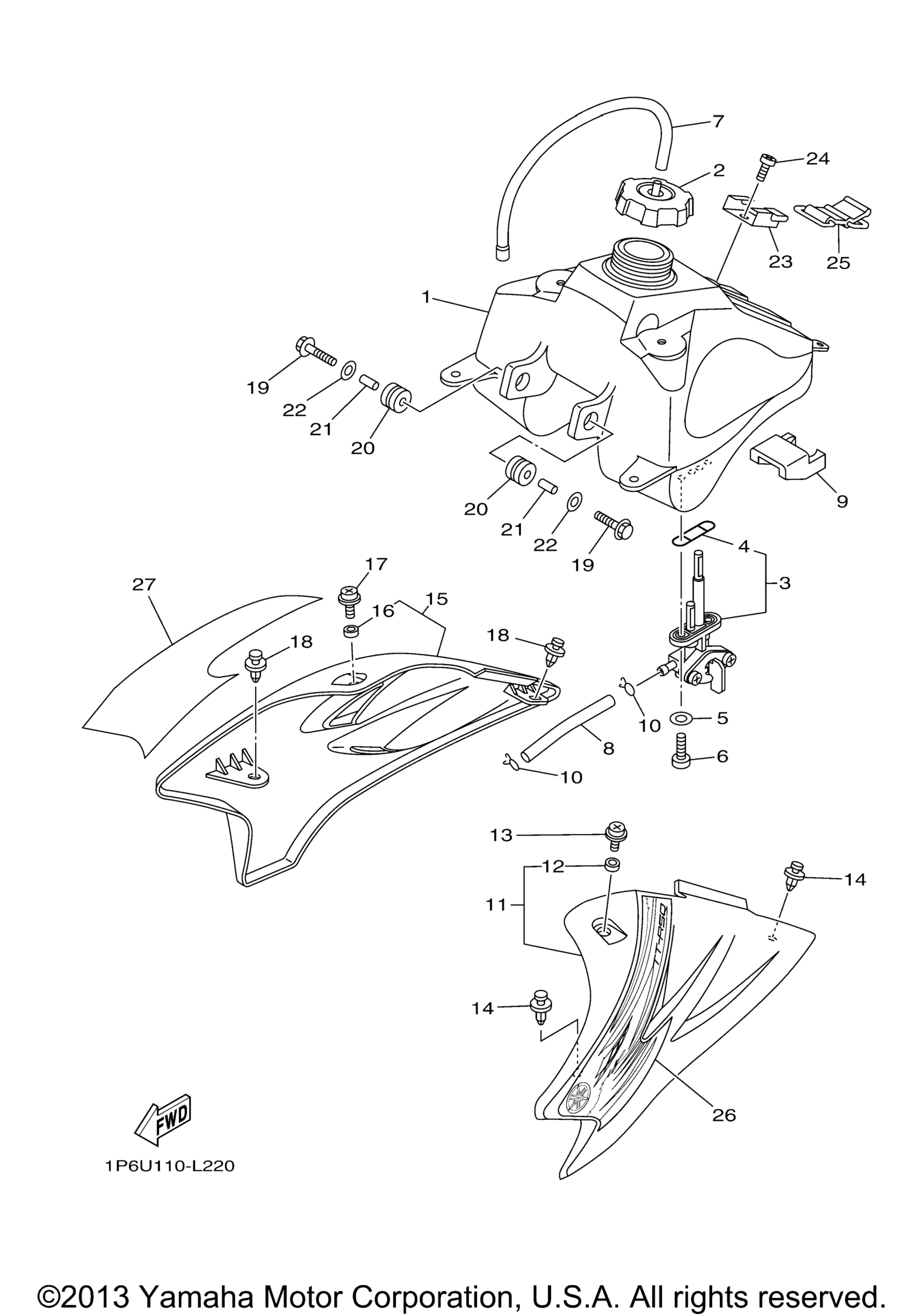

Схема топливного бака для TTR50E (TTR50EB)
Схема
Детали
Номер
Наименование детали
Цена
1
Fuel Tank Comp art. 1P6-24110-10-00
По запросу
2
Cap Assy art. 2FJ-24610-20-00
По запросу
3
Fuel Cock Assy 1 art. 1P6-24500-10-00
По запросу
4
. .Gasket art. 1P6-24512-10-00
По запросу
5
Washer, Plate art. 90202-05187-00
По запросу
6
Screw art. 90149-06011-00
По запросу
7
Pipe, Breather art. 1P6-F1826-10-00
По запросу
8
Pipe, Fuel 1 art. 1P6-24311-00-00
По запросу
9
Damper, Locating 1 art. 1P6-F4181-00-00
По запросу
10
Зажим пружинный Yamaha art. 90467-090A2-00
По запросу
11
Scoop Air Assy. 1 art. 1P6-F137A-00-00
По запросу
12
. .Collar art. 90387-07805-00
По запросу
13
Screw, With Washer art. 90159-06182-00
По запросу
14
Заклепка Yamaha art. 90269-07076-00
По запросу
15
Scoop Air Assy. 2 art. 1P6-F137B-00-00
По запросу
16
. .Collar art. 90387-07805-00
По запросу
17
Screw, With Washer art. 90159-06182-00
По запросу
18
Заклепка Yamaha art. 90269-07076-00
По запросу
19
Болт Yamaha art. 95817-06030-00
от 525 ₽
20
Grommet art. 90480-18803-00
По запросу
21
Collar art. 90387-07804-00
По запросу
22
Washer, Plate art. 90201-06072-00
По запросу
23
Stay, Fuel Tank 2 art. 1P6-F4116-01-00
По запросу
24
Винт Yamaha art. 98980-06010-00
от 1 092 ₽
25
Band, Tank Fitting 1 art. 1P6-F4173-00-00
По запросу
26
Graphic, Fuel Tank 1 art. 1P6-F4244-50-00
По запросу
27
Graphic 3 art. 1P6-F4246-50-00
По запросу
