модель 2012 года
- Модель V-max
- Код модели V MAX (VMX17BB)

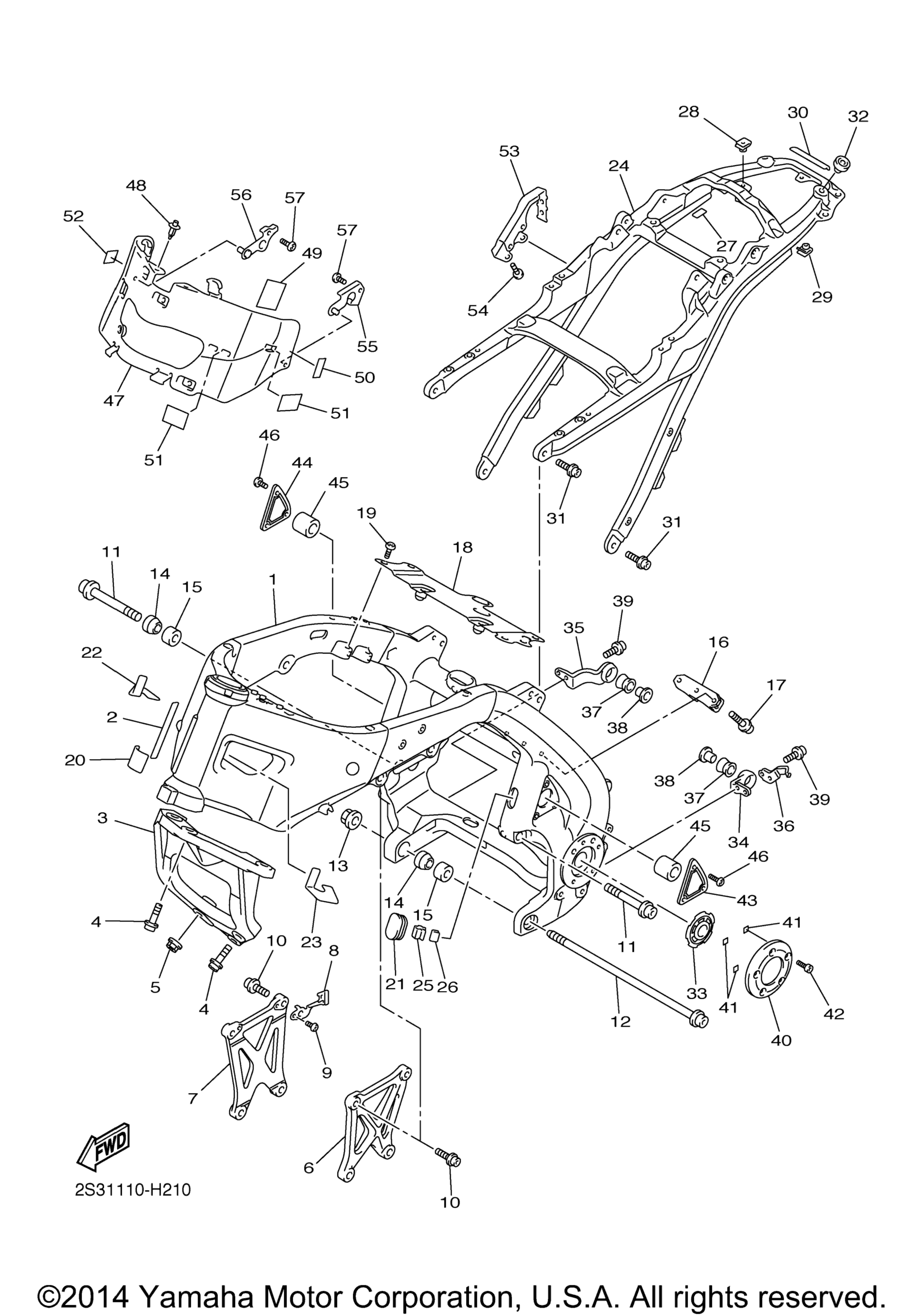

Схема рамы для V MAX (VMX17BB)
Схема
Детали
Номер
Наименование детали
Цена
1
Frame Comp art. 2S3-21110-00-00
По запросу
2
Protector, Fuel Tank art. 3HA-24141-00-00
По запросу
3
Stay, Engine 1 art. 2S3-21315-00-00
По запросу
4
Bolt, Hexagon Socket Head art. 90110-12005-00
По запросу
5
Nut, Self-Locking art. 95604-12200-00
По запросу
6
Stay, Engine 2 art. 2S3-21316-00-00
По запросу
7
Stay, Engine 3 art. 2S3-21317-00-00
По запросу
8
Stay, Coupler art. 2S3-21396-00-00
По запросу
9
Bolt, Button Head art. 92014-06010-00
По запросу
10
Bolt, Hexagon Socket Head art. 90110-10019-00
По запросу
11
Bolt, Hexagon Socket Head art. 90110-12003-00
По запросу
12
Bolt, Hexagon Socket Head art. 90110-12004-00
По запросу
13
Nut, Self-Locking art. 95604-12200-00
По запросу
14
Boss, Engine Mount art. 2S3-21414-00-00
По запросу
15
Boss, Engine Mount art. 2S3-21424-00-00
По запросу
16
Bracket, Rear Cushion 1 art. 2S3-2213E-00-00
По запросу
17
Bolt, Hex. Socket Button art. 90111-10006-00
По запросу
18
Bracket art. 2S3-21131-00-00
По запросу
19
Bolt, Button Head art. 92012-08016-00
По запросу
20
Seal art. 2S3-21268-00-00
По запросу
21
Cover art. 2S3-2172W-00-00
По запросу
22
Sheet 1 art. 2S3-21266-00-00
По запросу
23
Sheet 2 art. 2S3-21267-00-00
По запросу
24
Rear Frame Comp art. 2S3-21190-00-00
По запросу
25
Clip art. 90468-070A0-00
По запросу
26
Seal 1 art. 2S3-2111D-00-00
По запросу
27
Seal 1 art. 3SP-21732-00-00
По запросу
28
Nut, Spring art. 90183-050A6-00
По запросу
29
Гайка-скоба 90183-06800-00 art. 90183-06069-00
По запросу
30
Protector, Fuel Tank art. 3HA-24141-00-00
По запросу
31
Bolt art. 90110-10012-00
По запросу
32
Подушка резиновая Yamaha art. 22W-24741-00-00
По запросу
33
Cover 3 art. 2S3-2117N-00-00
По запросу
34
Stay, Muffler 1 art. 2S3-21445-00-00
По запросу
35
Stay, Muffler 2 art. 2S3-21446-00-00
По запросу
36
Guide, Wire art. 2S3-27267-00-00
По запросу
37
Damper, Muffler art. 5VY-14747-00-00
По запросу
38
Collar art. 90387-08021-00
По запросу
39
Bolt, Hexagon Socket Head art. 90110-06331-00
По запросу
40
Cover art. 2S3-2117F-00-00
По запросу
41
Damper 2 art. 2TV-21639-00-00
По запросу
42
Bolt, Hexagon Socket Head art. 91314-06012-00
По запросу
43
Emblem 1 art. 2S3-2118E-00-00
По запросу
44
Emblem 2 art. 2S3-2118F-00-00
По запросу
45
Damper art. 2S3-2113B-00-00
По запросу
46
Screw art. 90149-06146-00
По запросу
47
Panel, 1 art. 2S3-2121A-00-00
По запросу
48
Rivet art. 90269-07008-00
По запросу
49
.Damper art. 5JW-2139X-00-00
По запросу
50
Damper art. 2D1-21649-00-00
По запросу
51
Damper art. 2AL-84553-00-00
По запросу
52
.Seal art. 1UF-15379-00-00
По запросу
53
Stay 4 art. 2S3-2164J-00-00
По запросу
54
Bolt, Button Head art. 92012-06016-00
По запросу
55
Bracket 2 art. 2S3-2612K-00-00
По запросу
56
Bracket 3 art. 2S3-2612L-00-00
По запросу
57
Болт Yamaha art. 92012-06010-00
По запросу
