модель 2012 года
- Модель V-max
- Код модели V MAX (VMX17BB)

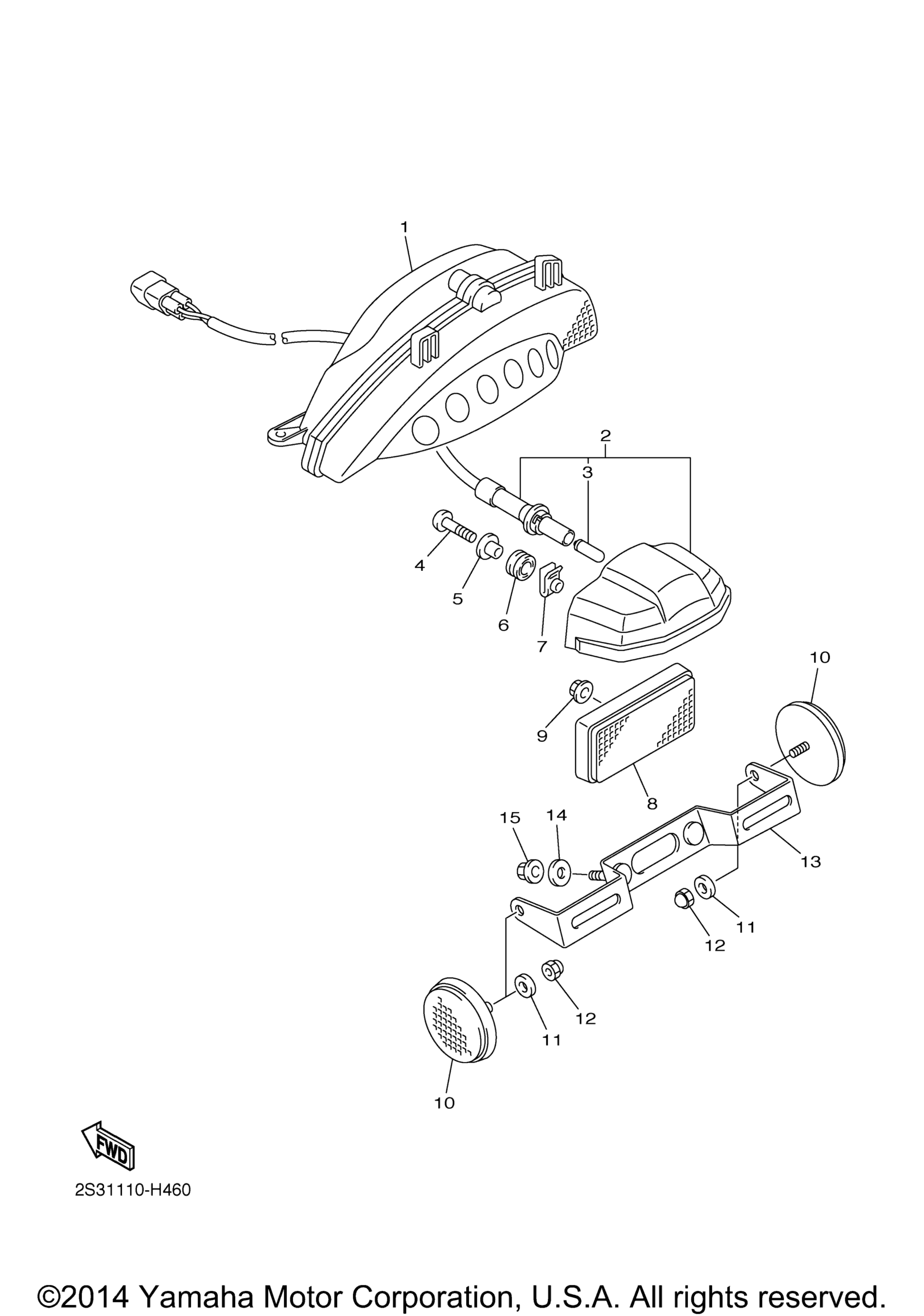

Схема заднего фонаря для V MAX (VMX17BB)
Схема
Детали
Номер
Наименование детали
Цена
1
Taillight Unit Assy art. 2S3-84710-00-00
По запросу
2
License Light Unit Assy art. 2S3-84745-00-00
По запросу
3
. .Bulb (12V-5W) art. 4SV-84347-00-00
По запросу
4
Bolt, Hex. Socket Button art. 90111-05026-00
По запросу
5
Collar art. 90387-05044-00
По запросу
6
Grommet art. 90480-14017-00
По запросу
7
Nut, Spring art. 90183-050A6-00
По запросу
8
Катафот Yamaha art. 3Y6-85130-02-00
По запросу
9
Nut, U Flange art. 95604-05200-00
По запросу
10
Катафот Yamaha art. 449-85131-02-00
По запросу
11
Washer, Plate art. 90201-05040-00
По запросу
12
Nut, Crown art. 90176-05001-00
По запросу
13
Bracket art. 2S3-84703-00-00
По запросу
14
Шайба Yamaha art. 90201-06057-00
от 630 ₽
15
Гайка Yamaha art. 95617-06100-00
от 368 ₽
