модель 2012 года
- Модель V-max
- Код модели V MAX (VMX17BB)

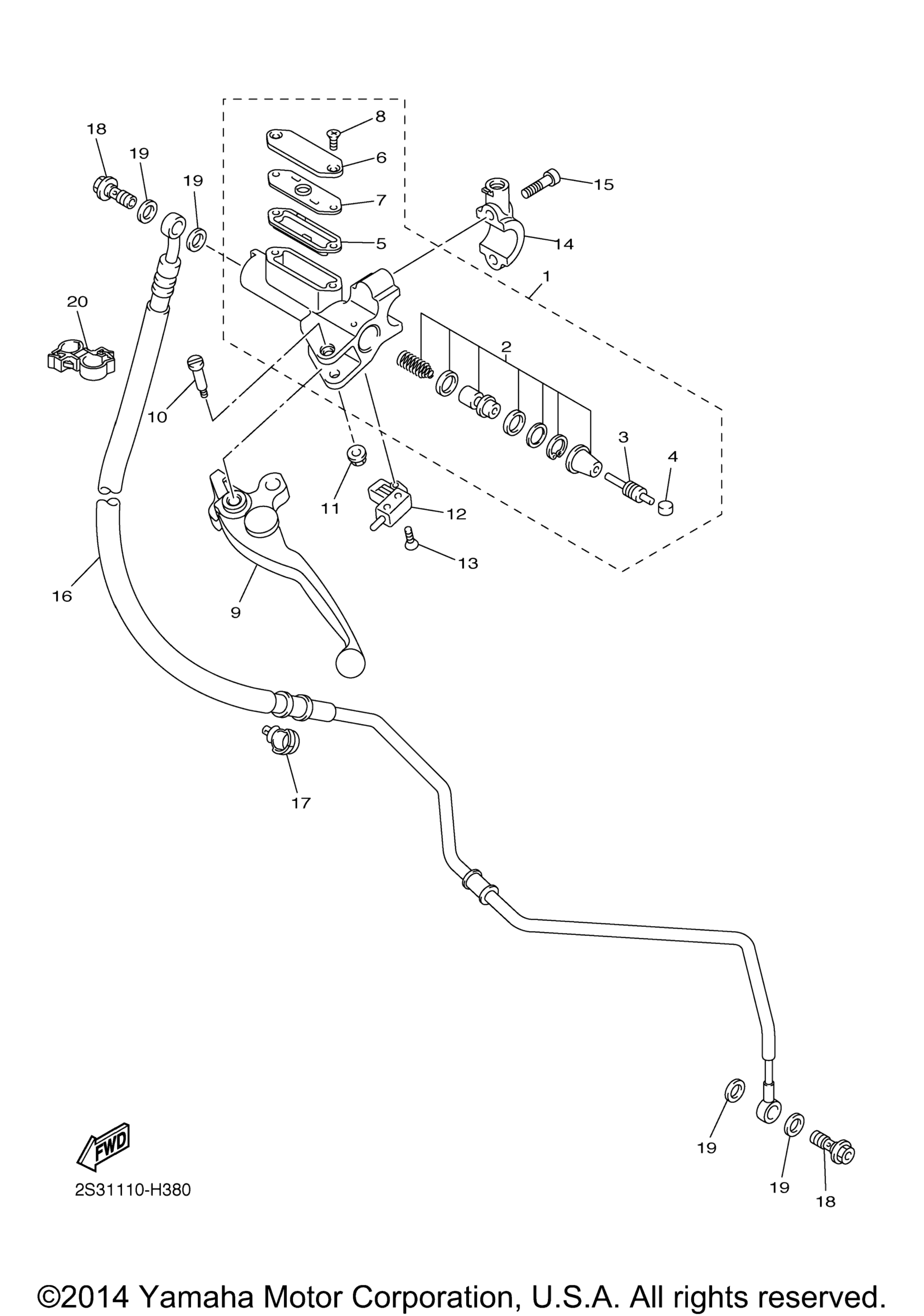

Схема передней части Master Cylinder 2 для V MAX (VMX17BB)
Схема
Детали
Номер
Наименование детали
Цена
1
Master Cylinder Sub Assy art. 2S3-W2645-00-00
По запросу
2
. .Cylinder Kit, Master (Clutch art. 5JW-W0099-00-00
По запросу
3
. .Rod, Push art. 3GM-26464-00-00
По запросу
4
. .Bush art. 3GM-26455-00-00
По запросу
5
. .Diaphragm, Reservoir art. 5YU-25854-50-00
По запросу
6
. .Cap, Reservoir art. 5YU-25852-50-00
По запросу
7
. Bush, Diaphragm art. 5YU-25855-50-00
По запросу
8
Винт плоская головка Yamaha art. 98707-04012-00
По запросу
9
Lever 1 art. 5YU-83912-11-00
По запросу
10
Bolt, Lever art. 3FV-2589F-00-00
По запросу
11
Nut, Flange art. 95707-06500-00
По запросу
12
Switch art. 3GM-83980-00-00
По запросу
13
Screw, Flat Head art. 98707-04016-00
По запросу
14
Holder art. 2S3-26393-00-00
По запросу
15
Bolt art. 5VS-26332-00-00
По запросу
16
Hose, Clutch art. 2S3-26470-00-00
По запросу
17
Хомут Yamaha art. 90464-18002-00
от 987 ₽
18
Bolt, Union art. 90401-10172-00
По запросу
19
Gasket art. 90430-10005-00
По запросу
20
Clamp art. 90464-16015-00
По запросу
