модель 2013 года
- Модель Raider
- Код модели RAIDER (XV19CDCB) CA

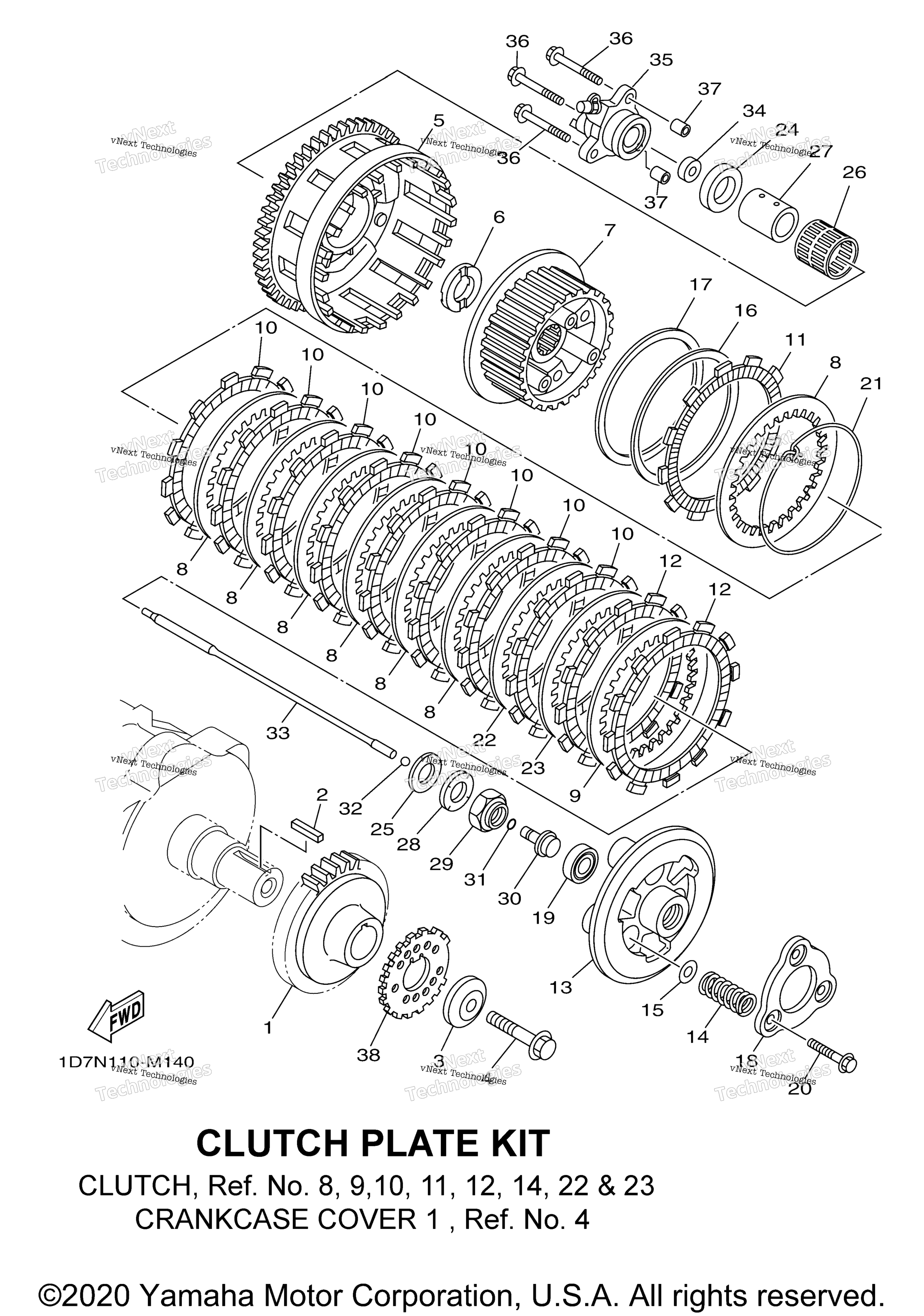

Схема сцепления для RAIDER (XV19CDCB) CA
Схема
Детали
Номер
Наименование детали
Цена
1
Gear, Primary Drive art. 1D7-16111-00-00
По запросу
2
Key, Feather art. 4WM-16193-00-00
По запросу
3
Spacer 1 art. 4WM-16181-00-00
По запросу
4
Bolt, Flange art. 90105-12059-00
По запросу
5
Primary Driven Gear Comp art. 1D7-16150-10-00
По запросу
6
Plate, Thrust 1 art. 1D7-16154-00-00
По запросу
7
Boss, Clutch art. 1D7-16371-10-00
По запросу
8
Plate, Clutch 2 INCL. IN CLUTCH PLATE KIT art. 2H7-16325-10-00
По запросу
9
Plate, Clutch 2 INCL. IN CLUTCH PLATE KIT art. 1D7-16325-00-00
По запросу
10
Plate, Friction INCL. IN CLUTCH PLATE KIT art. 1D7-16321-00-00
По запросу
11
Plate, Friction 2 INCL. IN CLUTCH PLATE KIT art. 4XV-16331-00-00
от 8 730 ₽
12
Диск сцепления Yamaha art. 1PK-16331-00-00
от 1 901 ₽
13
Plate, Pressure 1 art. 1D7-16351-10-00
По запросу
14
Spring, Compression INCL. IN CLUTCH PLATE KIT art. 1D7-16173-00-00
По запросу
15
Plate, Seat art. 1D7-16384-00-00
По запросу
16
Spring.,Cushion art. 36Y-16383-00-00
По запросу
17
Plate, Seat art. 36Y-16384-00-00
По запросу
18
Plate, Pressure 2 art. 1D7-16352-00-00
По запросу
19
Подшипник Yamaha art. 93306-00315-00
По запросу
20
Screw, Spring art. 1D7-16337-00-00
По запросу
21
Ring Set art. 2H7-16385-00-00
По запросу
22
Plate, Clutch 2 UR INCL. IN CLUTCH PLATE KIT art. 2H7-16325-10-00
По запросу
22
Plate, Clutch 1 UR art. 47X-16324-10-00
По запросу
22
Plate, Clutch 1 UR art. 2H7-16324-10-00
По запросу
23
Plate, Clutch 1 UR art. 47X-16324-10-00
По запросу
23
Plate, Clutch 1 UR art. 2H7-16324-10-00
По запросу
23
Plate, Clutch 2 UR INCL. IN CLUTCH PLATE KIT art. 2H7-16325-10-00
По запросу
24
Plate, Thrust 2 art. 1D7-16164-00-00
По запросу
25
Washer, Plate art. 90201-22013-00
По запросу
26
Bearing art. 93310-33559-00
По запросу
27
Collar art. 90387-28006-00
По запросу
28
Washer, Conical Spring art. 90208-22003-00
По запросу
29
Гайка Yamaha art. 90179-22010-00
По запросу
30
Rod, Push 1 art. 4KG-16356-00-00
По запросу
31
O-Ring art. 93210-06632-00
По запросу
32
Шарик подшипника Yamaha art. 93511-32027-00
от 882 ₽
33
Rod, Push 2 art. 1D7-16357-00-00
По запросу
34
Oil Seal art. 93109-08061-00
По запросу
35
Push Lever Comp art. 1D7-16381-00-00
По запросу
36
Bolt, Flange art. 95814-06055-00
По запросу
37
Палец Yamaha art. 99530-08012-00
от 882 ₽
38
Rotor art. 1D7-81673-01-00
По запросу
39
Clutch Kit art. 1D7-W001G-00-00
По запросу
