модель 2013 года
- Модель Raider
- Код модели RAIDER (XV19CDCB) CA

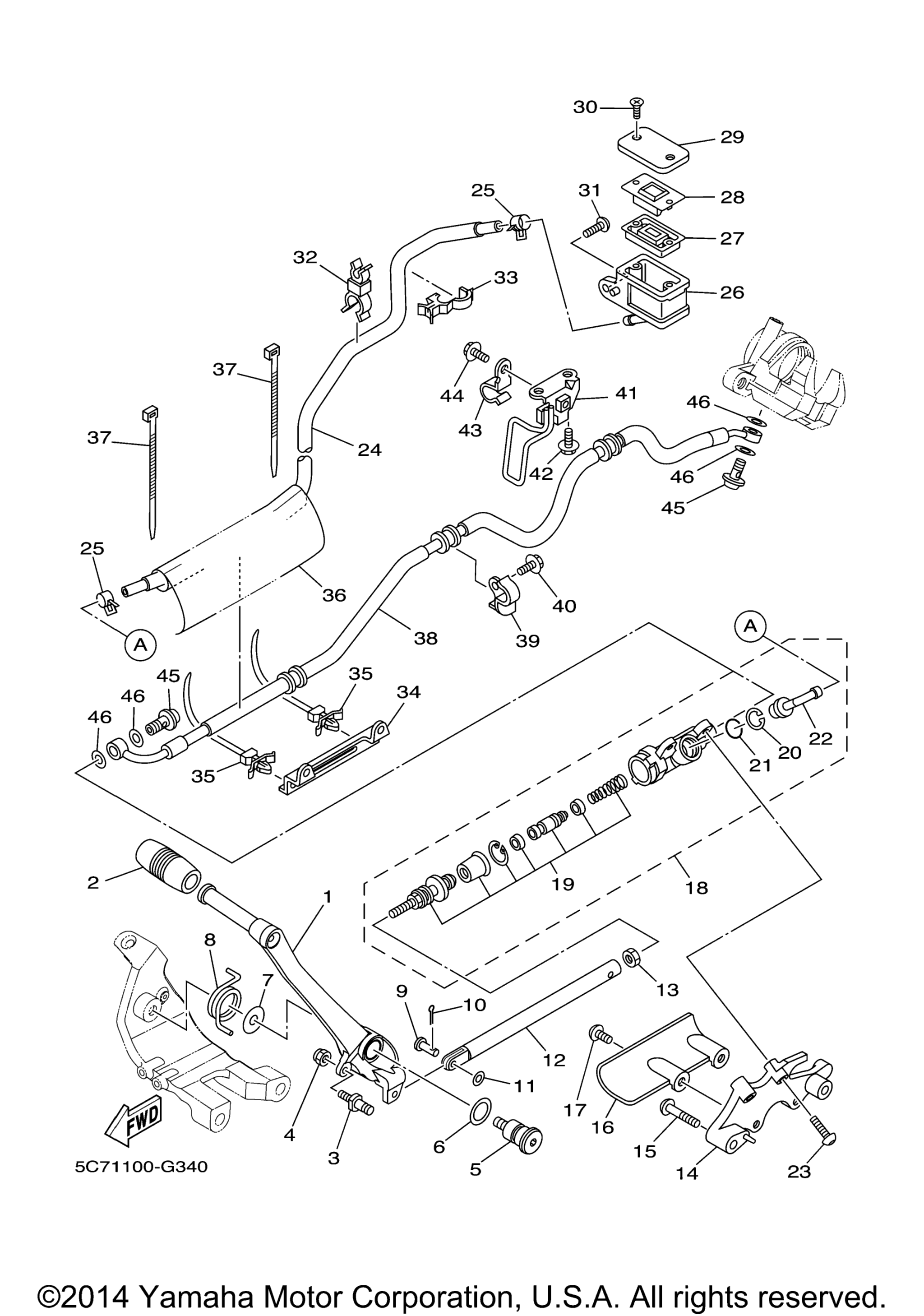

Схема заднего главного цилиндра тормоза для RAIDER (XV19CDCB) CA
Схема
Детали
Номер
Наименование детали
Цена
1
Pedal, Brake art. 5C7-27211-00-00
По запросу
2
.Cover, Shift Pedal art. 5VN-18113-00-00
По запросу
3
Pin, Pedal Crank art. 5C7-27813-01-00
По запросу
4
Nut, U art. 95604-06100-00
По запросу
5
Bolt art. 5C7-27434-09-00
По запросу
6
Washer, Plate art. 90201-18022-00
По запросу
7
Washer, Plate art. 90201-08061-00
По запросу
8
Spring, Side Stand art. 5C7-27316-00-00
По запросу
9
Pin art. 91701-06018-00
По запросу
10
Штифт-фиксатор Yamaha art. 91490-16020-00
По запросу
11
Шайба Yamaha art. 92990-06200-00
от 473 ₽
12
Joint art. 5C7-27222-00-00
По запросу
13
Nut art. 95317-08700-00
По запросу
14
Bracket, Master Cylinder art. 1D7-25867-00-00
По запросу
15
Bolt, Button Head art. 92014-08035-00
По запросу
16
Кожух заднего тормозного цилиндра Yamaha art. 5PX-27491-00-00
от 1 848 ₽
17
Bolt, Button Head art. 92014-08014-00
По запросу
18
Rear Master Cylinder Assy art. 1D7-2583V-00-00
По запросу
19
. .Cylinder Kit, Master art. 1FK-W0042-50-00
По запросу
20
. .Circlip art. 2VN-25866-00-00
По запросу
21
Кольцо резиновое Yamaha art. 93210-15566-00
от 882 ₽
22
. .Joint art. 2VN-2582A-50-00
По запросу
23
Bolt, Button Head art. 92014-08035-00
По запросу
24
Hose, Reservoir art. 1D7-25895-00-00
По запросу
25
Clip art. 90467-11044-00
По запросу
26
Tank, Reservoir art. 5YU-25894-00-00
По запросу
27
.Diaphragm, Reservoir art. 55U-25854-00-00
По запросу
28
.Plate, Diaphragm art. 3GM-2585B-20-00
По запросу
29
.Cap, Reservoir art. 5YU-25852-00-00
от 4 960 ₽
30
Screw, Flat Head art. 98706-04040-00
По запросу
31
Bolt, Button Head art. 92012-06014-00
По запросу
32
Clamp art. 90464-14005-00
По запросу
33
Clamp art. 90464-15192-00
По запросу
34
Holder, Fuel Pipe art. 1D7-21374-00-00
По запросу
35
Clamp art. 90464-14006-00
По запросу
36
Protector, Brake Hose art. 1D7-25881-00-00
По запросу
37
Band art. 1UA-82591-00-00
По запросу
38
Hose, Brake 4 art. 5C7-2581J-00-00
По запросу
39
Holder, Brake Hose 5 art. 1D7-2588F-00-00
По запросу
40
Болт Yamaha art. 95022-06012-00
По запросу
41
Holder, Brake Hose art. 5C7-2587A-00-00
По запросу
42
Болт Yamaha art. 95022-06012-00
По запросу
43
Holder, Brake Hose art. 5GJ-25886-10-00
По запросу
44
Болт Yamaha art. 95022-06010-00
По запросу
45
Bolt, Union art. 90401-10172-00
По запросу
46
Gasket art. 90430-10005-00
По запросу
