модель 2013 года
- Модель Raider
- Код модели RAIDER (XV19CDCB) CA

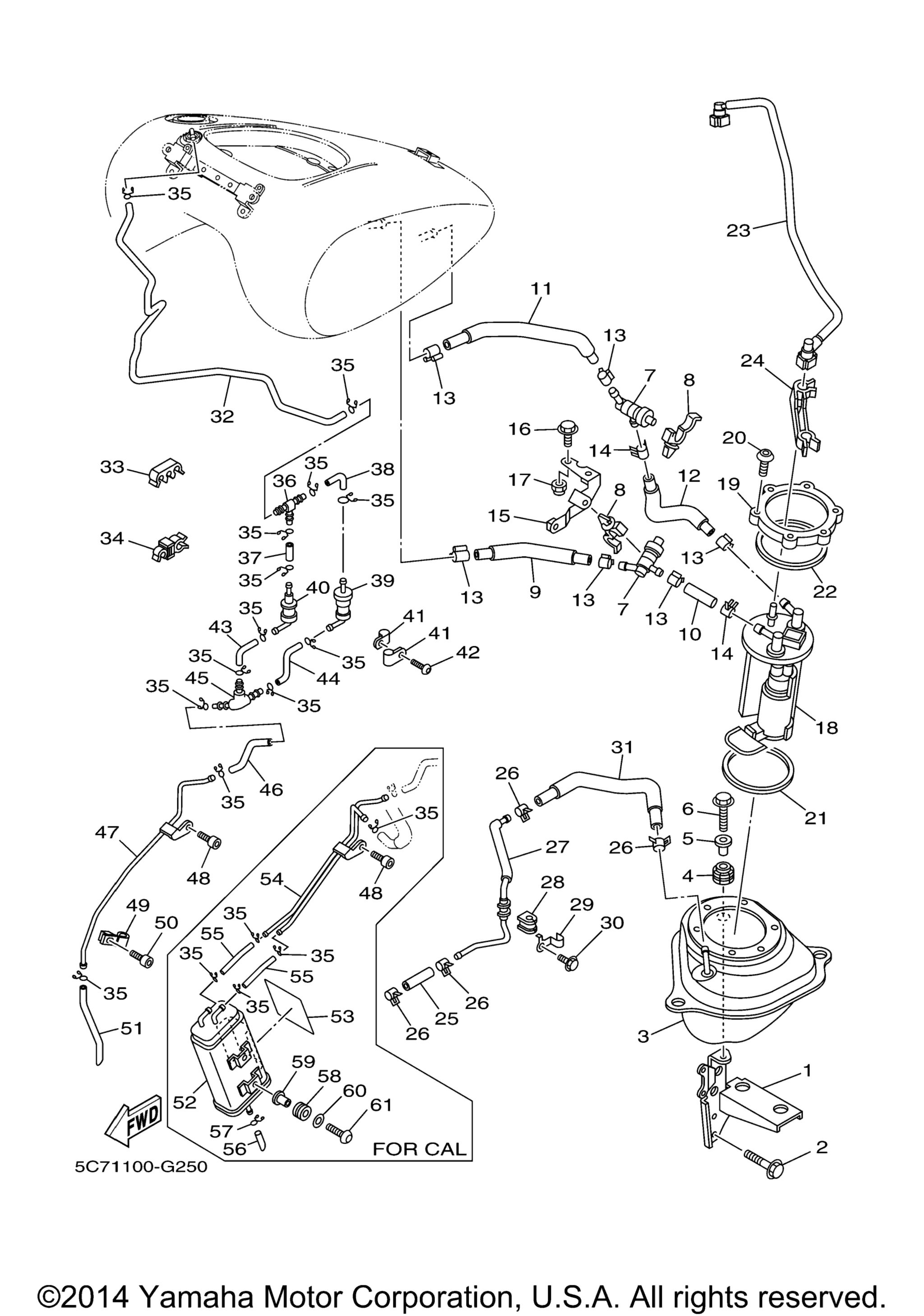

Схема топливной системы TANK 2 для RAIDER (XV19CDCB) CA
Схема
Детали
Номер
Наименование детали
Цена
1
Stay, Side Cover 1 art. 5C7-2172E-00-00
По запросу
2
Bolt, Flange art. 95022-08055-00
По запросу
3
Sub Fuel Tank art. 1D7-24280-00-00
По запросу
4
Damper, Locating 5 art. 1D7-24185-00-00
По запросу
5
Collar art. 90387-0614M-00
По запросу
6
Болт Yamaha art. 95812-06030-00
от 882 ₽
7
Fuel Pipe Joint Comp. 2 art. 1D7-24305-00-00
По запросу
8
Зажим Yamaha art. 90464-20010-00
По запросу
9
Pipe, Fuel 1 art. 5C7-24311-00-00
По запросу
10
Pipe 2 art. 5C7-24312-00-00
По запросу
11
Pipe 3 art. 5C7-24313-00-00
По запросу
12
Pipe 4 art. 5C7-24314-00-00
По запросу
13
Clip art. 5PX-2411M-00-00
По запросу
14
Clip art. 90467-16009-00
По запросу
15
Bracket, Canistor art. 1D7-2419F-00-00
По запросу
16
Bolt, With Washer art. 90119-05004-00
По запросу
17
Nut art. 95307-05800-00
По запросу
18
Fuel Pump Comp art. 1D7-13907-01-00
По запросу
19
Bracket, Fuel Pump art. 5PX-24491-00-00
По запросу
20
Bolt,Hex. Socket Button art. 90111-05026-00
По запросу
21
O-Ring art. 5PX-24486-11-00
По запросу
22
Plate, Damper art. 5PX-24145-00-00
По запросу
23
Pipe, Fuel 1 art. 1D7-13971-00-00
По запросу
24
Clamp art. 90464-15004-00
По запросу
25
Pipe, Fuel 3 art. 5C7-13973-00-00
По запросу
26
Clip art. 90467-13133-00
По запросу
27
Pipe, Fuel art. 5C7-14295-00-00
По запросу
28
Grommet art. 5PX-14435-00-00
По запросу
29
Holder art. 5PX-14261-01-00
По запросу
30
Болт Yamaha art. 95022-06010-00
По запросу
31
Pipe, Fuel 4 art. 5C7-13974-00-00
По запросу
32
Pipe 6 FOR U49 art. 5C7-24316-00-00
По запросу
32
Pipe 6 FOR CAL art. 5C7-24316-10-00
По запросу
33
Clamp art. 90464-11008-00
По запросу
34
Clamp art. 90464-09022-00
По запросу
35
Clip FOR CAL art. 90467-09002-00
По запросу
36
.Way 3 art. 90413-06031-00
По запросу
37
Pipe 7 art. 5C7-24317-00-00
По запросу
38
Pipe 10 art. 5C7-24321-00-00
По запросу
39
Roll Over Valve Assy art. 5RB-24180-00-00
По запросу
40
Roll Over Valve Assy art. 5LV-24180-00-00
По запросу
41
Зажим Yamaha art. 90464-15014-00
По запросу
42
Bolt, Button Head art. 92012-05014-00
По запросу
43
Pipe 11 art. 5C7-24322-00-00
По запросу
44
Pipe 12 art. 5C7-24323-00-00
По запросу
45
Way 3 art. 90413-06002-00
По запросу
46
Pipe 13 art. 5C7-24324-00-00
По запросу
47
Pipe 14 FOR U49 art. 5C7-24325-00-00
По запросу
48
Bolt, Hexagon Socket Head art. 91314-06010-00
По запросу
49
Clamp, Fuel Pipe 1 FOR U49 art. 5C7-24366-00-00
По запросу
50
Bolt, Hexagon Socket Head FOR U49 art. 91314-06010-00
По запросу
51
Pipe 15 FOR U49 art. 5C7-243A1-00-00
По запросу
52
Canister Assy FOR CAL art. 5C7-24170-00-00
По запросу
53
Protector FOR CAL art. 5BM-21652-00-00
По запросу
54
Pipe 16 FOR CAL art. 5C7-243A2-00-00
По запросу
55
Pipe 17 FOR CAL art. 5C7-243A3-00-00
По запросу
56
Pipe 14 FOR CAL art. 3D8-24325-00-00
По запросу
57
Clip FOR CAL art. 90467-100A1-00
По запросу
58
Grommet FOR CAL art. 90480-13163-00
По запросу
59
Collar FOR CAL art. 90387-062L2-00
По запросу
60
Шайба Yamaha art. 90201-06057-00
от 630 ₽
61
Bolt,Hex. Socket Button FOR CAL art. 90111-06046-00
По запросу
