модель 2013 года
- Модель TT-R230
- Код модели TTR230 (TTR230D)

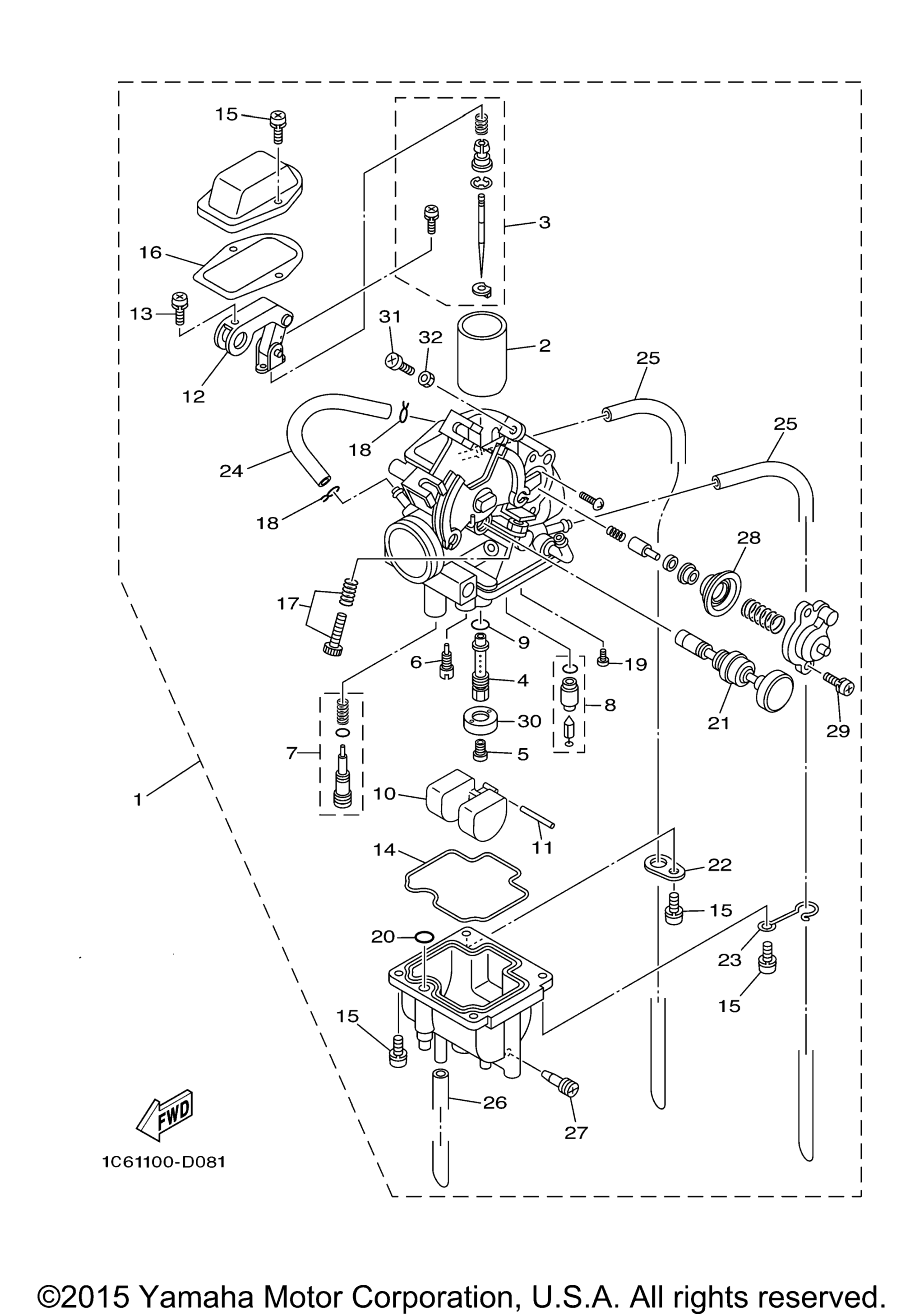

Схема карбюратора для TTR230 (TTR230D)
Схема
Детали
Номер
Наименование детали
Цена
1
Carburetor Assy 1 art. 1C6-14301-10-00
По запросу
2
. . Valve, Throttle 2 art. 1XL-14313-27-00
По запросу
3
. .Needle Set art. 1C6-1490J-00-00
По запросу
4
. .Nozzle, Main art. 1C6-14341-00-00
По запросу
5
. .Jet, Main (#125) art. 288-14343-63-00
По запросу
6
. . Jet, Pilot (#36) art. 1C6-14342-18-00
По запросу
7
. .Pilot Screw Set art. 1C6-14105-00-00
По запросу
8
. .Needle Valve Assy art. 30S-14390-00-00
По запросу
9
. .Gasket art. 360-24512-00-00
По запросу
10
Поплавок карбюратора Yamaha art. 25N-14385-00-00
от 4 998 ₽
11
. .Pin, Float art. 6E5-14386-01-00
По запросу
12
. .Bracket 1 art. 4PT-14291-10-00
По запросу
13
. .Screw, Pan Head art. 4PT-14325-00-00
По запросу
14
. .Gasket, Float Chamber art. 5Y1-14384-00-00
По запросу
15
. .Screw, Pan Head With Washer art. 98580-04014-00
По запросу
16
. .Gasket art. 5Y1-14198-00-00
По запросу
17
. .Stop Screw Set art. 5DS-1490K-00-00
По запросу
18
. .Clip art. 5Y1-14159-00-00
По запросу
19
. .Screw, Pan Head art. 30S-14325-00-00
По запросу
20
. .Gasket art. 5Y1-14536-00-00
По запросу
21
. .Plunger, Starter art. 1KH-14371-01-00
По запросу
22
. .Plate art. 5Y1-14146-00-00
По запросу
23
. .Plate art. 42U-14146-00-00
По запросу
24
. .Pipe art. 1KH-14149-00-00
По запросу
25
. .Pipe art. 1C6-14197-00-00
По запросу
26
. .Pipe art. 1C6-14396-00-00
По запросу
27
. .Screw art. 14T-14104-00-00
По запросу
28
. .Diaphragm Set 1 art. 5Y1-1490A-00-00
По запросу
29
. .Screw, Pan Head art. 98580-04010-00
По запросу
30
. . Plate, Baffle art. 1KH-14153-00-00
По запросу
31
Винт Yamaha art. 98580-05012-00
от 935 ₽
32
. .Nut art. 30X-14358-00-00
По запросу
