модель 2013 года
- Модель TT-R230
- Код модели TTR230 (TTR230D)

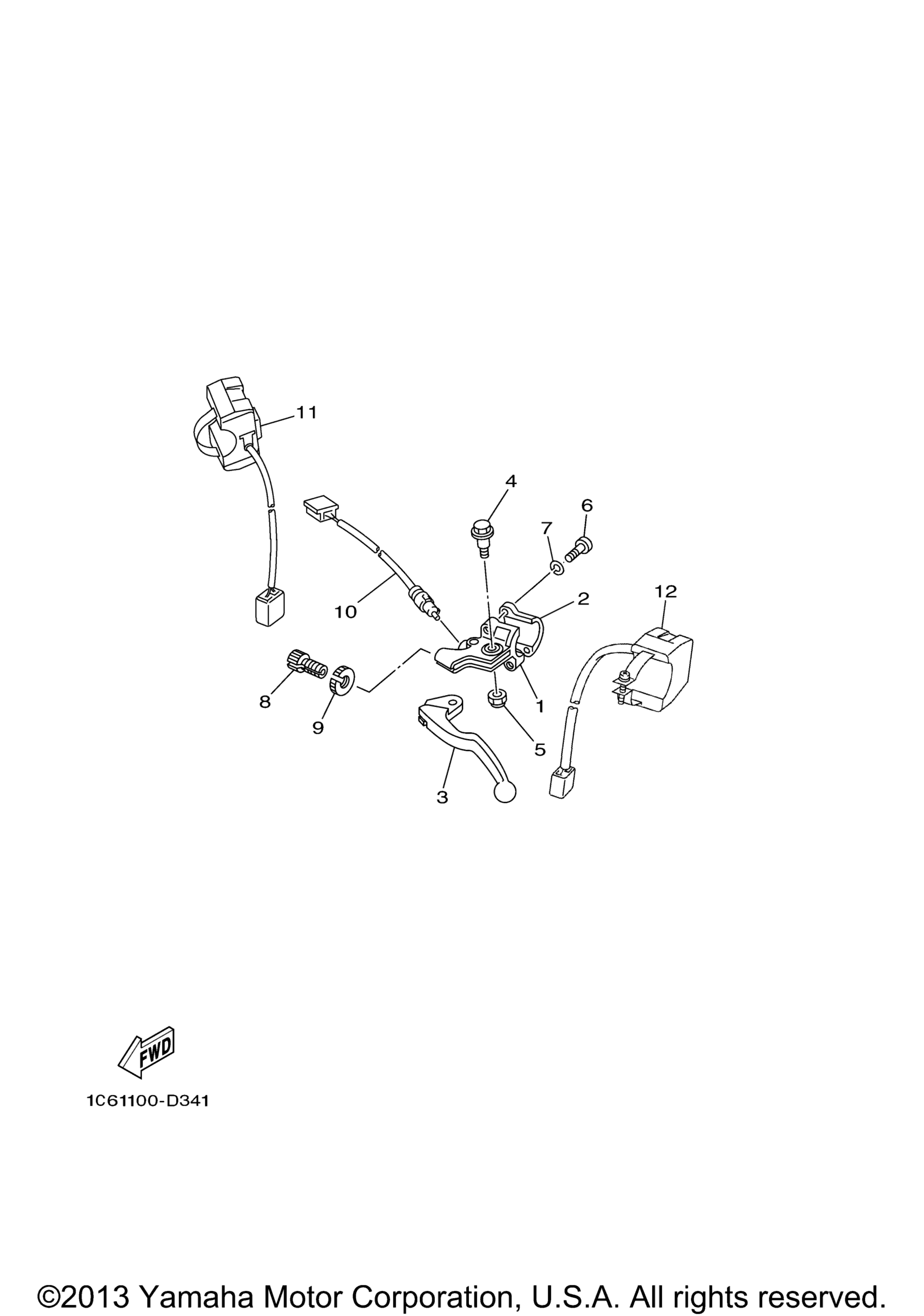

Схема рычагов управления и переключателей для TTR230 (TTR230D)
Схема
Детали
Номер
Наименование детали
Цена
1
Holder, Lever 1 art. 2TY-H2911-00-00
По запросу
2
Holder, Lever Lower 1 art. 1B2-H2913-00-00
По запросу
3
Lever 1 art. 4GY-83912-00-00
По запросу
4
Bolt, Lever art. 4LR-H3945-00-00
По запросу
5
Nut, Self-Locking art. 90185-06802-00
По запросу
6
Винт Yamaha art. 98517-05020-00
от 525 ₽
7
Washer art. 92907-05100-00
По запросу
8
Болт регулировки натяжения Yamaha art. 90123-08002-00
По запросу
9
Гайка Yamaha art. 90179-08030-00
По запросу
10
Switch art. 5TJ-82917-02-00
По запросу
11
Switch, Handle 1 art. 5TJ-83976-13-00
По запросу
12
Switch, Engine Stop art. 5UM-83976-E2-00
По запросу
Другие схемы модели
Рычаги управления и переключатели
