модель 2013 года
- Модель TT-R230
- Код модели TTR230 (TTR230D)

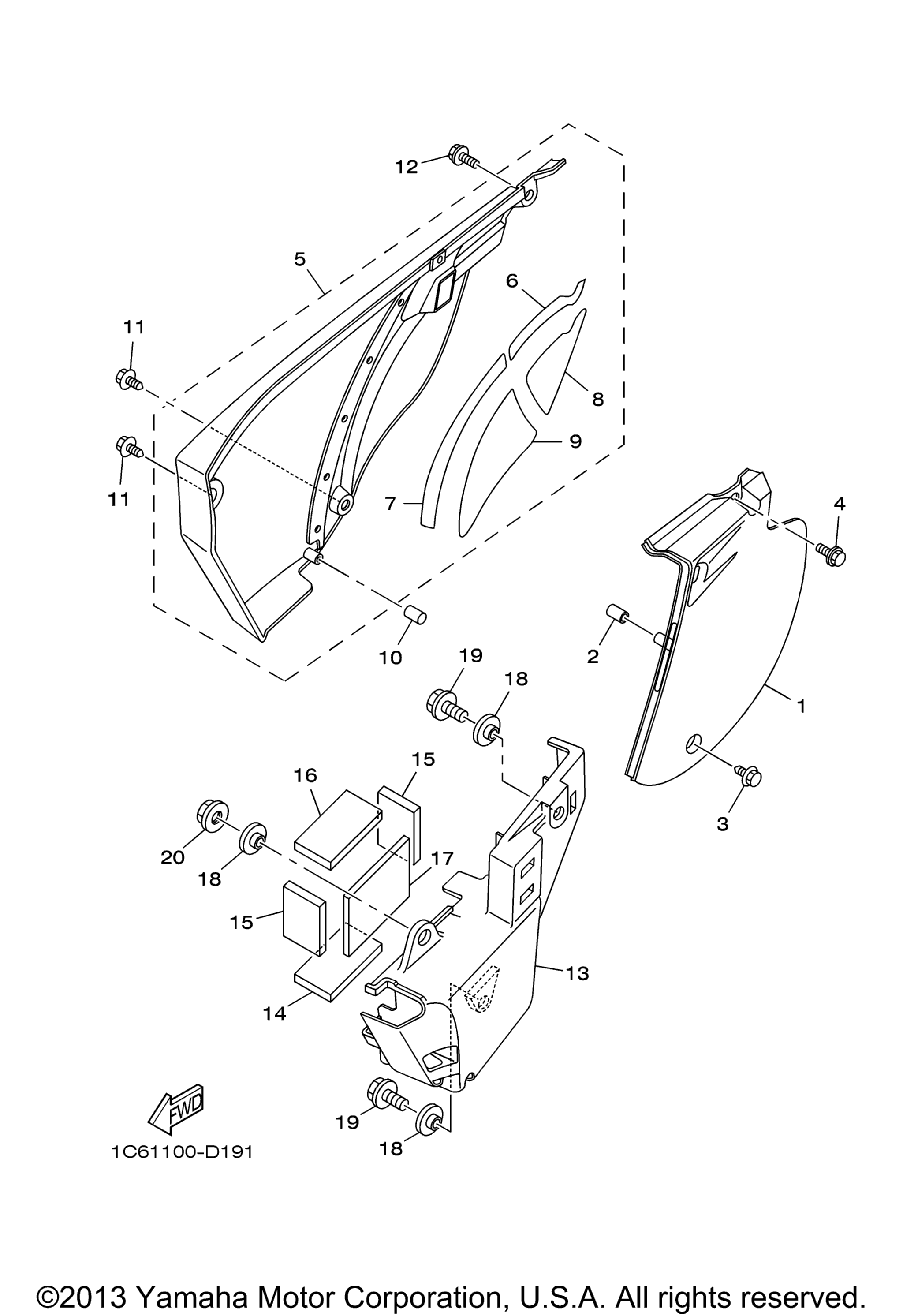

Схема боковой крышки для TTR230 (TTR230D)
Схема
Детали
Номер
Наименование детали
Цена
1
Cover, Side 1 art. 1C6-F1711-00-00
По запросу
2
Damper, Locating 1 art. 1C6-F1778-00-00
По запросу
3
Bolt, With Washer art. 90119-06018-00
По запросу
4
Bolt, With Washer art. 90119-08238-00
По запросу
5
Side Cover Assy 2 art. 1C6-F1720-00-00
По запросу
6
. .Insulator, Side Cover art. 1C6-F174A-00-00
По запросу
7
. .Insulator, Side Cover 2 art. 1C6-F174T-00-00
По запросу
8
. .Seal 3 art. 1C6-F173M-00-00
По запросу
9
. .Seal 4 art. 1C6-F173N-00-00
По запросу
10
Damper, Locating 1 art. 1C6-F1778-00-00
По запросу
11
Bolt, With Washer art. 90119-06018-00
По запросу
12
Bolt, With Washer art. 90119-08238-00
По запросу
13
Box, Battery art. 1C6-F177G-00-00
По запросу
14
Damper art. 1C6-F1746-00-00
По запросу
15
Damper art. 1C6-F1747-00-00
По запросу
16
Damper art. 1C6-F174X-00-00
По запросу
17
Damper art. 1C6-F174Y-00-00
По запросу
18
Collar art. 90387-06681-00
По запросу
19
Болт с фланцем Yamaha art. 95817-06016-00
от 326 ₽
20
Nut, Flange art. 95707-06500-00
По запросу
