модель 2014 года
- Модель Stratoliner
- Код модели STRATOLINE S (XV19CTSECS) CA

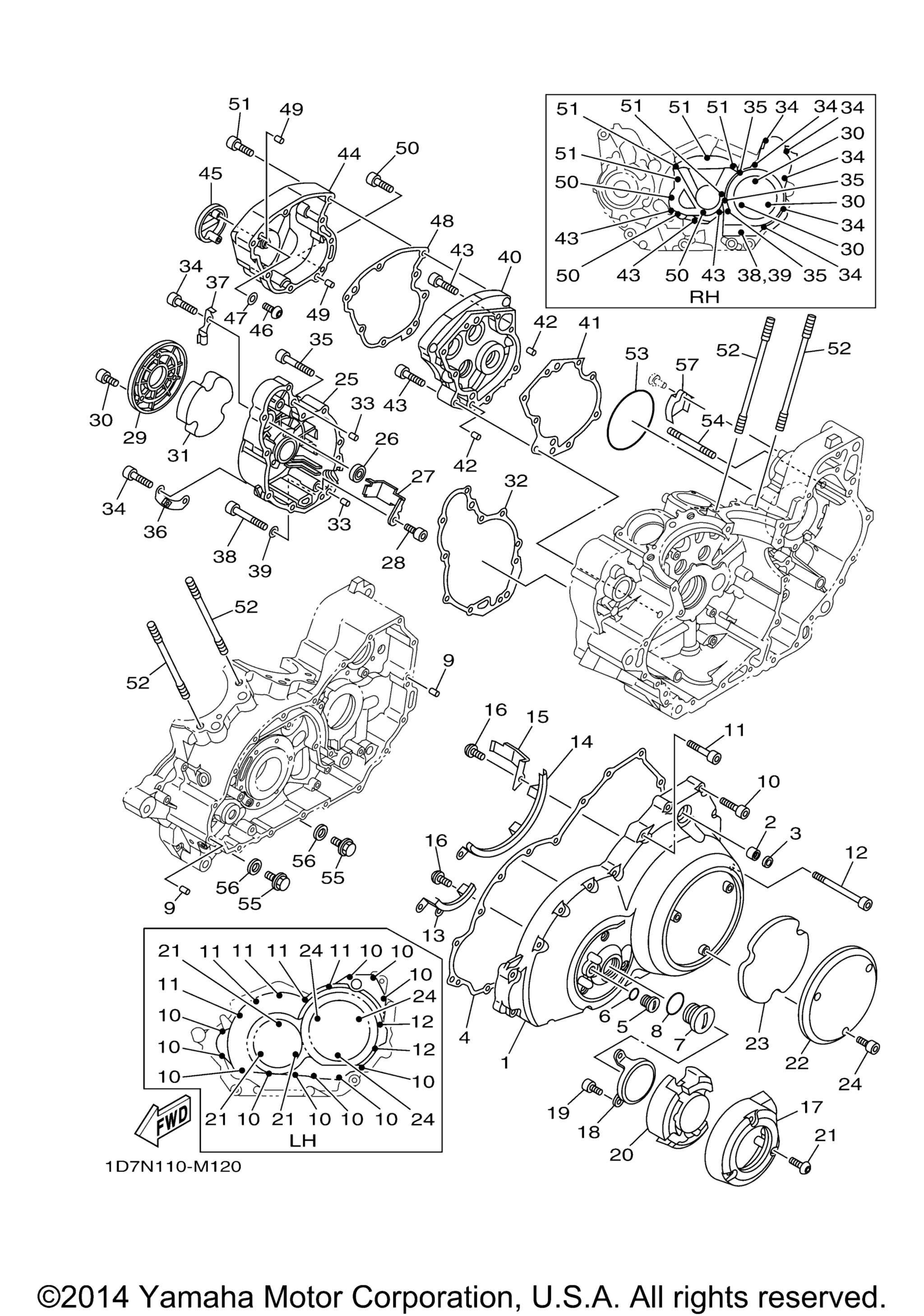

Схема крышки картера 1 для STRATOLINE S (XV19CTSECS) CA
Схема
Детали
Номер
Наименование детали
Цена
1
Cover, Crankcase 1 art. 1D7-15411-00-00
По запросу
2
Bearing art. 93317-11287-00
По запросу
3
Сальник Yamaha art. 93102-12224-00
По запросу
4
Gasket, Crankcase Cover 1 INCL. IN CLUTCH KIT art. 1D7-15451-00-00
По запросу
5
Заглушка, прямой винт art. 90340-14117-00
По запросу
6
Кольцо резиновое Yamaha art. 93210-14369-00
По запросу
7
Plug, Straight Screw art. 90340-32140-00
По запросу
8
Уплотнительное кольцо Yamaha art. 93210-32172-00
от 882 ₽
9
Палец Yamaha art. 99530-08012-00
от 882 ₽
10
Bolt, Hexagon Socket Head art. 91314-06035-00
По запросу
11
Bolt, Hexagon Socket Head art. 91314-06045-00
По запросу
12
Bolt, Hexagon Socket Head art. 91314-06100-00
По запросу
13
Guide 1 art. 1D7-15142-00-00
По запросу
14
Guide art. 1D7-15143-00-00
По запросу
15
Clamp 2 art. 5C7-15484-00-00
По запросу
16
Болт Yamaha art. 90149-06068-00
от 473 ₽
17
Cover 2 art. 1D7-15423-00-00
По запросу
18
Cover, Generator 2 art. 1D7-15425-00-00
По запросу
19
Болт Yamaha art. 91312-05010-00
от 630 ₽
20
Damper 1 art. 1D7-15316-00-00
По запросу
21
.Bolt, Button Head art. 92014-06040-00
По запросу
22
Cover, Generator art. 1D7-15415-00-00
По запросу
23
Damper 1 art. 1D7-1542A-10-00
По запросу
24
Bolt, Hexagon Socket Head art. 91314-06012-00
По запросу
25
Cover, Crankcase 2 art. 1D7-15421-00-00
По запросу
26
Подшипник вала помпы Yamaha art. 93306-00004-00
от 4 490 ₽
27
Guide, Inlet art. 4WM-15377-00-00
По запросу
28
Screw art. 90149-06156-00
По запросу
29
Cover art. 1D7-15492-00-00
По запросу
30
Bolt, Hexagon Socket Head art. 91314-05010-00
По запросу
31
Damper 2 art. 1D7-15326-10-00
По запросу
32
Gasket, Crankcase Cover 2 art. 1D7-15461-00-00
По запросу
33
Палец Yamaha art. 99530-08012-00
от 882 ₽
34
Bolt, Hexagon Socket Head art. 91314-06035-00
По запросу
35
Bolt, Hexagon Socket Head art. 91314-06055-00
По запросу
36
Plate, Mirror Fitting 1 art. 1D7-26298-00-00
По запросу
37
Bracket art. 1D7-2612E-00-00
По запросу
38
Bolt, Hexagon Socket Head art. 91314-06065-00
По запросу
39
Шайба Yamaha art. 90430-06014-00
По запросу
40
Crankcase Cover Assy 3 art. 1D7-15430-01-00
По запросу
41
Gasket, Crankcase Cover 3 art. 1D7-15462-00-00
По запросу
42
Палец Yamaha art. 99530-08012-00
от 882 ₽
43
Bolt, Hexagon Socket Head art. 90110-06299-00
По запросу
44
Cover, Shifter art. 1D7-15429-00-00
По запросу
45
Cover, Cap 2 art. 1D7-15427-00-00
По запросу
46
Болт Yamaha art. 90149-06068-00
от 473 ₽
47
Шайба Yamaha art. 90430-06014-00
По запросу
48
Gasket, Decompression art. 1D7-12286-00-00
По запросу
49
Палец Yamaha art. 99530-08012-00
от 882 ₽
50
Bolt, Hexagon Socket Head art. 91314-06025-00
По запросу
51
Bolt, Hexagon Socket Head art. 91314-06040-00
По запросу
52
Bolt, Stud art. 90116-12240-00
По запросу
53
O-Ring art. 93210-85075-00
По запросу
54
Bolt, Stud art. 90116-10028-00
По запросу
55
Plug, Straight Screw art. 90340-14005-00
По запросу
56
Прокладка сливной пробки Yamaha art. 214-11198-01-00
от 340 ₽
57
Cover art. 1D7-15413-00-00
По запросу
