модель 2014 года
- Модель Stratoliner
- Код модели STRATOLINE S (XV19CTSECS) CA

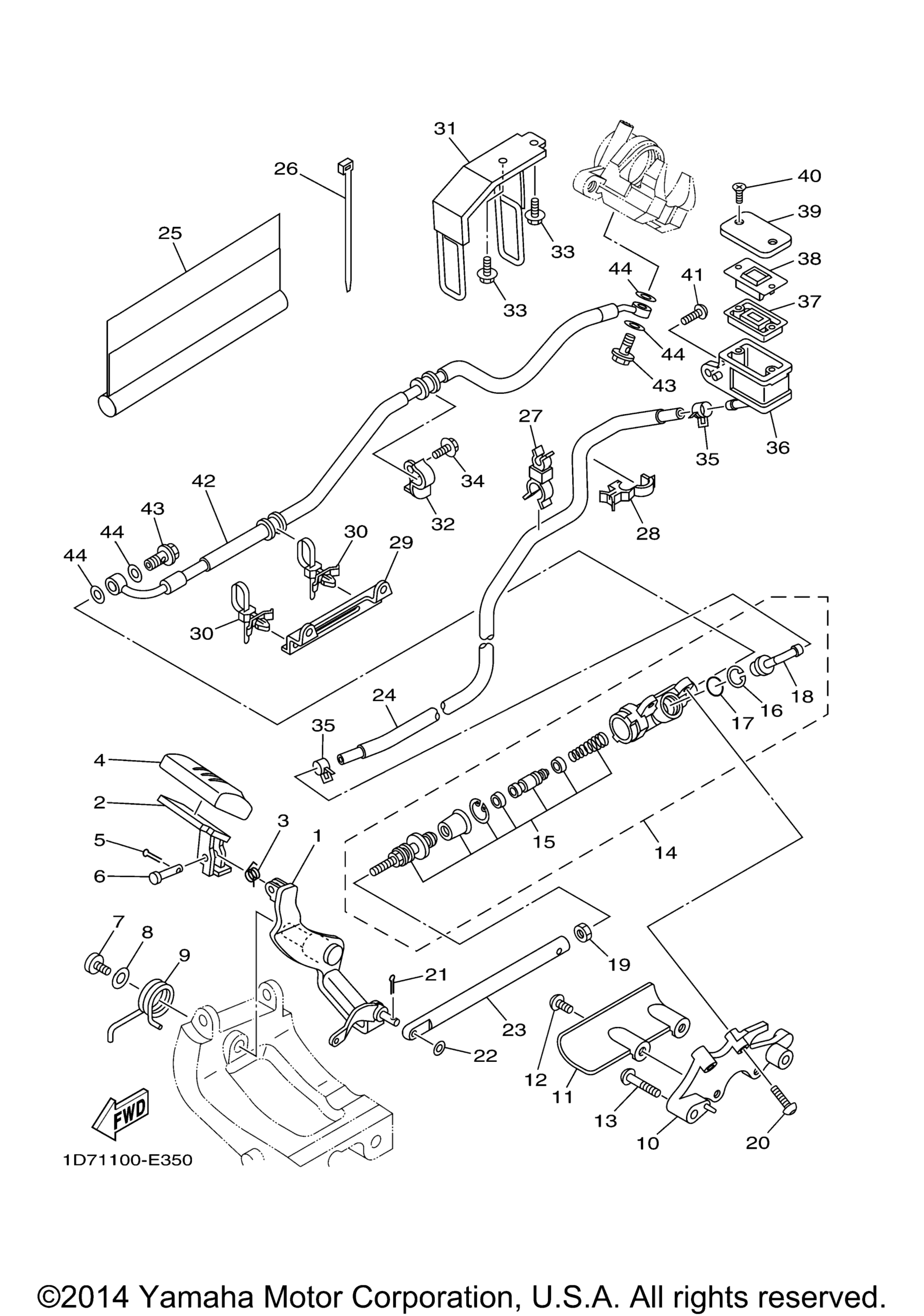

Схема заднего главного цилиндра тормоза для STRATOLINE S (XV19CTSECS) CA
Схема
Детали
Номер
Наименование детали
Цена
1
Pedal, Brake art. 1D7-27211-00-00
По запросу
2
Pedal, Brake art. 4NK-27242-00-00
По запросу
3
Spring, Torsion art. 90508-18023-00
По запросу
4
Cap art. 1D7-27285-00-00
По запросу
5
Штифт-фиксатор Yamaha art. 91490-20015-00
По запросу
6
Pin, Clevis art. 91701-06022-00
По запросу
7
Bolt, Hexagon Socket Head art. 90110-06119-00
По запросу
8
Washer, Plate art. 90201-06033-00
По запросу
9
Spring, Side Stand art. 1D7-27316-00-00
По запросу
10
Bracket, Master Cylinder art. 1D7-25867-00-00
По запросу
11
Кожух заднего тормозного цилиндра Yamaha art. 5PX-27491-00-00
от 1 848 ₽
12
Bolt, Button Head art. 92014-08014-00
По запросу
13
Bolt, Button Head art. 92014-08035-00
По запросу
14
Rear Master Cylinder Assy art. 1D7-2583V-00-00
По запросу
15
. .Cylinder Kit, Master art. 1FK-W0042-50-00
По запросу
16
. .Circlip art. 2VN-25866-00-00
По запросу
17
Кольцо резиновое Yamaha art. 93210-15566-00
от 882 ₽
18
. .Joint art. 2VN-2582A-50-00
По запросу
19
Nut art. 95317-08700-00
По запросу
20
Bolt, Button Head art. 92014-08035-00
По запросу
21
Штифт-фиксатор Yamaha art. 91490-16020-00
По запросу
22
Шайба Yamaha art. 92990-06200-00
от 473 ₽
23
Joint art. 1D7-27222-00-00
По запросу
24
Hose, Reservoir art. 1D7-25895-00-00
По запросу
25
Protector, Brake Hose art. 1D7-25881-00-00
По запросу
26
Clamp 1 art. 5Y9-12491-00-00
По запросу
27
Clamp art. 90464-14005-00
По запросу
28
Clamp art. 90464-15192-00
По запросу
29
Holder, Fuel Pipe art. 1D7-21374-00-00
По запросу
30
Clamp art. 90464-14006-00
По запросу
31
Holder, Brake Hose art. 1D7-2587A-00-00
По запросу
32
Holder, Brake Hose 5 art. 1D7-2588F-00-00
По запросу
33
Болт Yamaha art. 95022-06012-00
По запросу
34
Болт Yamaha art. 95022-06012-00
По запросу
35
Clip art. 90467-11044-00
По запросу
36
Tank, Reservoir art. 5YU-25894-00-00
По запросу
37
.Diaphragm, Reservoir art. 55U-25854-00-00
По запросу
38
.Plate, Diaphragm art. 3GM-2585B-20-00
По запросу
39
.Cap, Reservoir art. 5YU-25852-00-00
от 4 960 ₽
40
Screw, Flat Head art. 98706-04040-00
По запросу
41
Bolt, Button Head art. 92014-06014-00
По запросу
42
Hose, Brake 4 art. 1D7-2581J-00-00
По запросу
43
Bolt, Union art. 90401-10020-00
По запросу
44
Gasket art. 90430-10005-00
По запросу
