модель 2014 года
- Модель Stratoliner
- Код модели STRATOLINE S (XV19CTSECS) CA

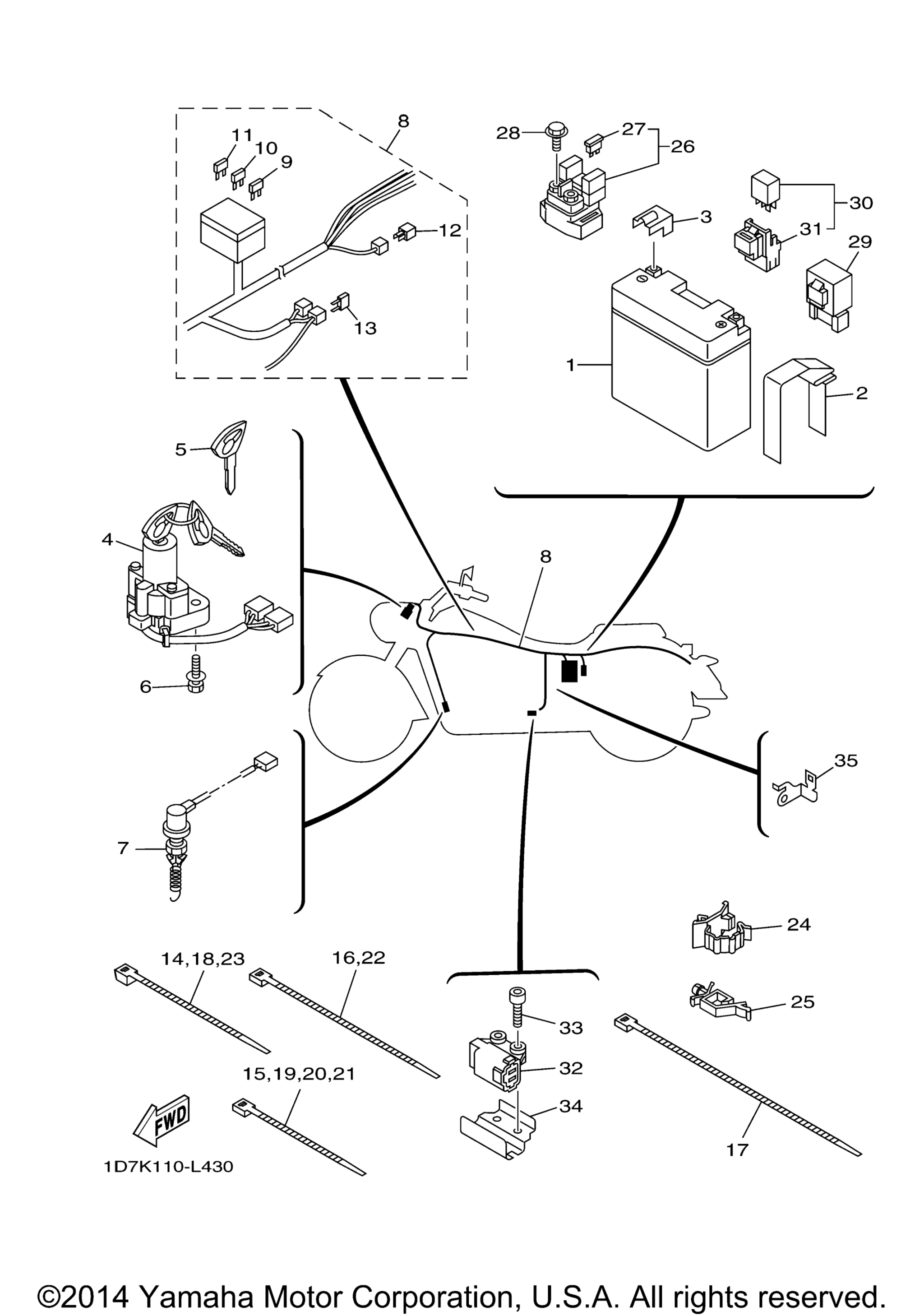

Схема электрооборудования 2 для STRATOLINE S (XV19CTSECS) CA
Схема
Детали
Номер
Наименование детали
Цена
1
Battery Assy (Gs Gt14b-4) art. GT1-4B400-00-00
По запросу
2
Band, Battery art. 4AS-82131-01-00
По запросу
3
Cover, Lead Wire art. 1D7-82119-00-00
По запросу
4
Main Switch Steering Lock art. 1D7-82501-10-00
По запросу
5
Blank Key AP art. 5PX-82511-09-00
По запросу
6
Bolt art. 90109-08196-00
По запросу
7
Stop Switch Assy art. 1D7-82530-01-00
По запросу
8
Wire Harness Assy art. 1D7-82590-40-00
По запросу
9
Предохранитель электрический 20А Yamaha art. 5JJ-82151-20-00
от 788 ₽
10
Предохранитель 15А art. 67F-82151-50-00
По запросу
11
Предохранитель электрический 5А Yamaha art. 67F-82151-20-00
от 788 ₽
12
. .Diode Assy art. 3XV-81980-00-00
По запросу
13
. .Fuse (50A) art. 5JW-82151-10-00
По запросу
14
Clamp art. 90464-55001-00
По запросу
15
Band art. 1UA-82591-00-00
По запросу
16
Clamp art. 90464-80002-00
По запросу
17
Clamp art. 90464-50003-00
По запросу
18
Clamp art. 90464-55001-00
По запросу
19
Band art. 1UA-82591-00-00
По запросу
20
Band art. 1UA-82591-00-00
По запросу
21
Band art. 1UA-82591-00-00
По запросу
22
Clamp art. 90464-80002-00
По запросу
23
Clamp art. 90464-55001-00
По запросу
24
Clamp art. 90464-20002-00
По запросу
25
Clamp art. 90464-16021-00
По запросу
26
Реле стартера Yamaha art. 5JW-81940-02-00
По запросу
27
. .Fuse (15A-Blue) art. 36Y-82151-00-00
По запросу
28
Болт с фланцем art. 95027-06008-00
По запросу
29
Relay Assy (5Vk-30) art. 5VK-81950-32-00
По запросу
30
Relay Assy (1Tp-00) art. 1TP-81950-00-00
По запросу
31
. .Holder, Relay art. 5EA-81952-00-00
По запросу
32
Датчик падения Yamaha art. 5PS-82576-01-00
По запросу
33
Bolt, Hexagon Socket Head art. 91312-04025-00
По запросу
34
Plate art. 1D7-82388-00-00
По запросу
35
Stay, Cord Clamp art. 1D7-82581-00-00
По запросу
