модель 2015 года
- Модель FJR1300
- Код модели FJR1300A (FJR13AFC) CA

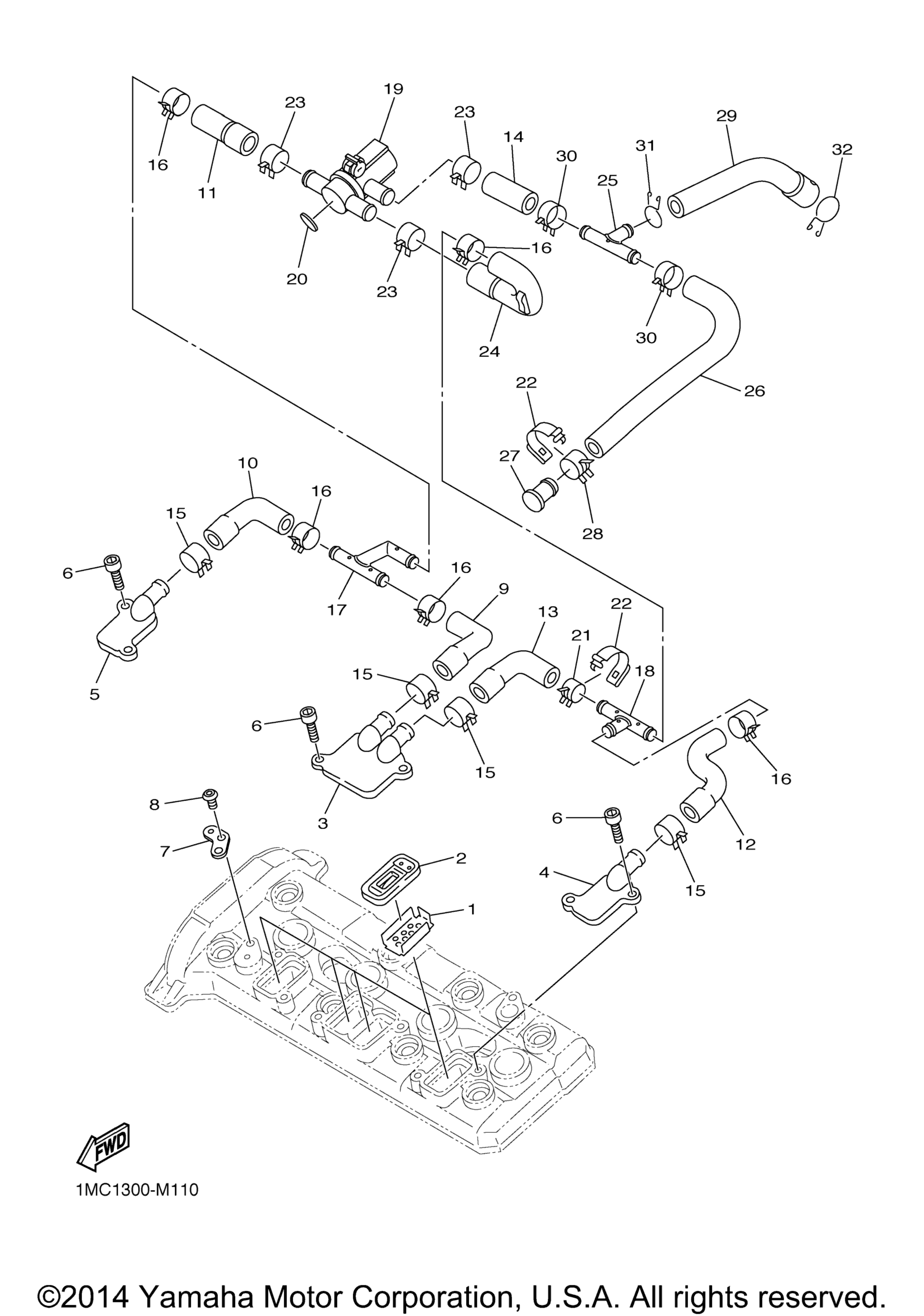

Схема воздушный Induction System для FJR1300A (FJR13AFC) CA
Схема
Детали
Номер
Наименование детали
Цена
1
Plate art. 5JW-1482K-01-00
По запросу
2
Reed Valve Assy art. 5JW-14890-00-00
По запросу
3
Cap, Case art. 5JW-14899-10-00
По запросу
4
Cap, Case art. 5JW-14858-00-00
По запросу
5
Cap, Case art. 5JW-14889-00-00
По запросу
6
Bolt, Hexagon Socket Head art. 90110-06163-00
По запросу
7
Plate art. 1MC-1111F-00-00
По запросу
8
Болт Yamaha art. 92012-06010-00
По запросу
9
Hose, Bend 1 art. 1MC-14881-00-00
По запросу
10
Hose, Bend 2 art. 1MC-14882-00-00
По запросу
11
Hose, Bend 3 art. 1MC-14883-00-00
По запросу
12
Pipe 4 art. 1MC-14874-00-00
По запросу
13
Pipe 5 art. 1MC-14875-00-00
По запросу
14
Pipe 6 art. 1MC-14876-00-00
По запросу
15
Clip art. 90467-17003-00
По запросу
16
Clip art. 90467-160A1-00
По запросу
17
Pipe 1 art. 3P6-14871-00-00
По запросу
18
Pipe 2 art. 3P6-14872-00-00
По запросу
19
Air Cut Valve Assy art. 2S3-14840-00-00
По запросу
20
Damper art. 3P6-13593-00-00
По запросу
21
Clip art. 90468-08104-00
По запросу
22
Cover 1 art. 5JW-14723-00-00
По запросу
23
Зажим патрубка охлаждения Yamaha art. 90467-17128-00
По запросу
24
Hose, Bend 4 art. 1MC-14884-00-00
По запросу
25
Joint art. 3P6-14833-00-00
По запросу
26
Hose, Bend 6 art. 1MC-14886-00-00
По запросу
27
Plug art. 5JW-14862-00-00
По запросу
28
Зажим патрубка охлаждения Yamaha art. 90467-17128-00
По запросу
29
Hose, Bend 5 art. 1MC-14885-00-00
По запросу
30
Зажим патрубка охлаждения Yamaha art. 90467-17128-00
По запросу
31
Clip art. 90467-170A2-00
По запросу
32
Clip art. 90467-20M15-00
По запросу
