модель 2015 года
- Модель FJR1300
- Код модели FJR1300A (FJR13AFC) CA

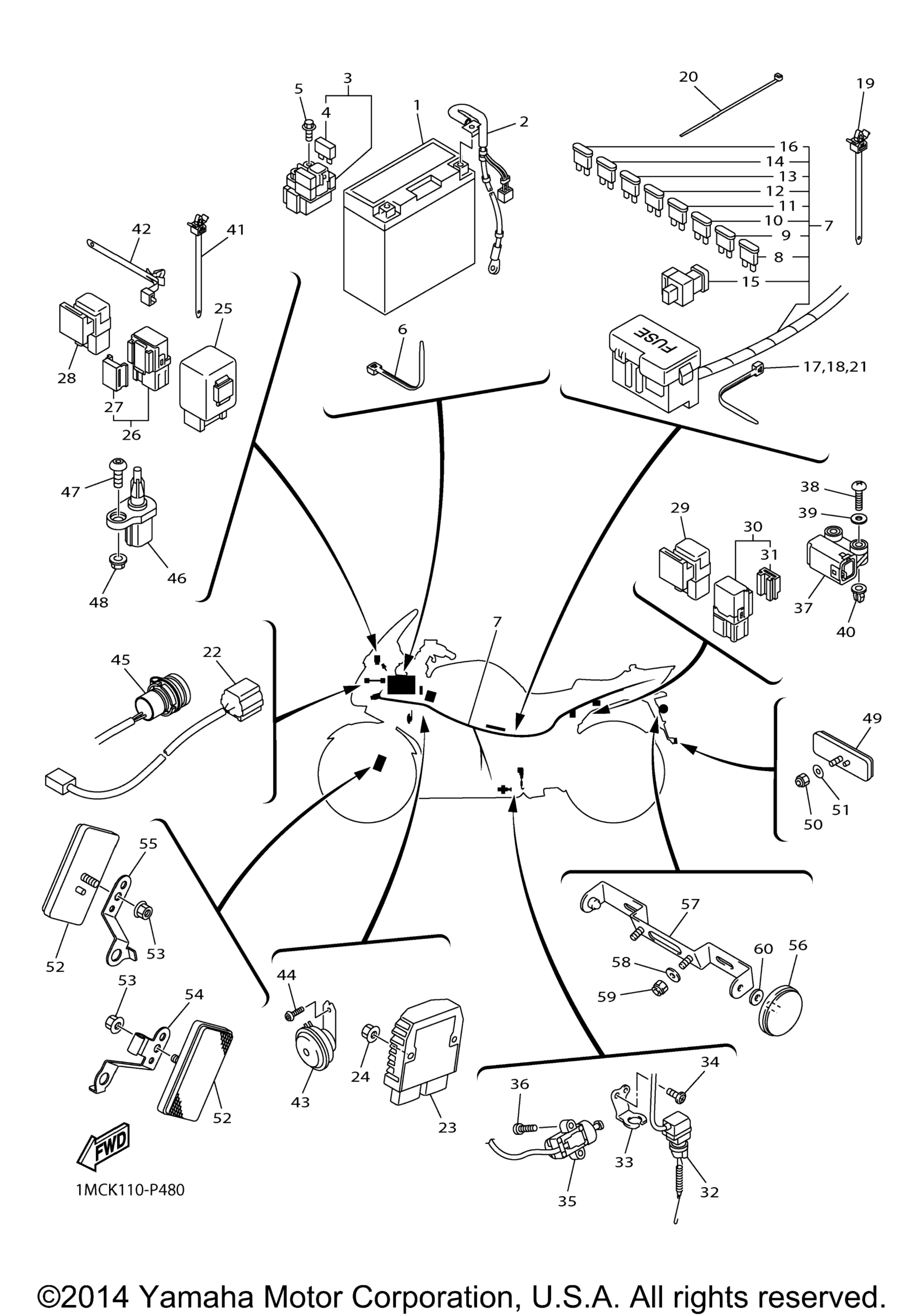

Схема электрооборудования 2 для FJR1300A (FJR13AFC) CA
Схема
Детали
Номер
Наименование детали
Цена
1
Battery Assy (Gs Gt14b-4) art. GT1-4B400-00-00
По запросу
2
Wire, Minus Lead art. 1MC-82116-00-00
По запросу
3
Реле стартера Yamaha art. 3D7-81940-00-00
По запросу
4
Предохранитель 30A-BL art. 1AE-82151-00-00
от 788 ₽
5
Болт Yamaha art. 95022-06008-00
от 168 ₽
6
Хомут Yamaha art. 90465-10098-00
от 368 ₽
7
Wire Harness Assy art. 1MC-82590-10-00
По запросу
8
. .Fuse (1A-Bl) art. 1MC-82151-00-00
По запросу
9
Предохранитель 3А art. 67F-82151-30-00
По запросу
10
. .Fuse (7.5A-Bl) art. 5JJ-82151-00-00
По запросу
11
Предохранитель 10А Yamaha art. 67F-82151-40-00
от 882 ₽
12
Предохранитель 15А art. 67F-82151-50-00
По запросу
13
Предохранитель электрический 20А Yamaha art. 5JJ-82151-20-00
от 788 ₽
14
. .Fuse (30A-Bl) art. 5JJ-82151-60-00
По запросу
15
. .Fuse (50A) art. 5JW-82151-10-00
По запросу
16
Предохранитель электрический (25A-BL) Yamaha art. 5JJ-82151-70-00
от 788 ₽
17
Band art. 1UA-82591-00-00
По запросу
18
Band art. 1UA-82591-00-00
По запросу
19
Хомут с фиксатором art. 90464-10112-00
По запросу
20
Clamp 1 art. 5Y9-12491-00-00
По запросу
21
Зажим art. 90464-15195-00
По запросу
22
Wire, Sub Lead art. 1MC-82509-00-00
По запросу
23
Реле регулятор напряжения Yamaha art. 1D7-81960-01-00
от 34 900 ₽
24
Nut, Self-Locking art. 95604-06200-00
По запросу
25
Relay Assy (5Vk-30) art. 5VK-81950-32-00
По запросу
26
Relay Assy (1St-00) art. 1ST-81950-00-00
По запросу
27
. .Holder, Relay art. 5JJ-81952-00-00
По запросу
28
Реле 5 ножек Yamaha art. 5DM-81950-01-00
от 2 762 ₽
29
Реле 5 ножек Yamaha art. 5DM-81950-01-00
от 2 762 ₽
30
Relay Assy (1Tp-00) art. 1TP-81950-00-00
По запросу
31
. .Holder, Relay art. 5EA-81952-00-00
По запросу
32
Stop Switch Assy art. 1MC-82530-02-00
По запросу
33
Stay, Stop Switch art. 1MC-2144G-00-00
По запросу
34
Screw, Bind art. 98902-05008-00
По запросу
35
Switch, Side Stand art. 1MC-82566-02-00
По запросу
36
Винт Yamaha art. 98507-05016-00
По запросу
37
Датчик падения Yamaha art. 5PS-82576-01-00
По запросу
38
Screw, Tapping art. 97702-40025-00
По запросу
39
Washer, Plate art. 90201-04030-00
По запросу
40
Nut, Adjusting art. 4B4-84334-00-00
По запросу
41
Хомут с фиксатором art. 90464-10112-00
По запросу
42
Clamp art. 90464-20213-00
По запросу
43
Horn art. 1MC-83371-00-00
По запросу
44
Болт Yamaha art. 92012-06010-00
По запросу
45
Terminal Comp art. 3P6-8254B-00-00
По запросу
46
Sensor, Air Temperature art. 5YU-85886-00-00
По запросу
47
Bolt, Button Head art. 92012-05014-00
По запросу
48
Nut, Flange art. 95702-05500-00
По запросу
49
Катафот Yamaha art. 3Y6-85130-02-00
По запросу
50
.Nut, U art. 95617-05100-00
По запросу
51
Washer, Plate art. 90201-05043-00
По запросу
52
Reflector Assy art. 11H-85110-01-00
По запросу
53
Nut, Flange art. 95702-05500-00
По запросу
54
Bracket, Reflector 1 art. 3P6-85112-10-00
По запросу
55
Bracket, Reflector 2 art. 3P6-85122-01-00
По запросу
56
Катафот Yamaha art. 449-85131-02-00
По запросу
57
Bracket, License art. 5JW-84751-00-00
По запросу
58
Washer, Plate art. 90201-06380-00
По запросу
59
Гайка Yamaha art. 95617-06100-00
от 368 ₽
60
Washer, Plate art. 90201-061A5-00
По запросу
