модель 2015 года
- Модель FJR1300
- Код модели FJR1300A (FJR13AFC) CA

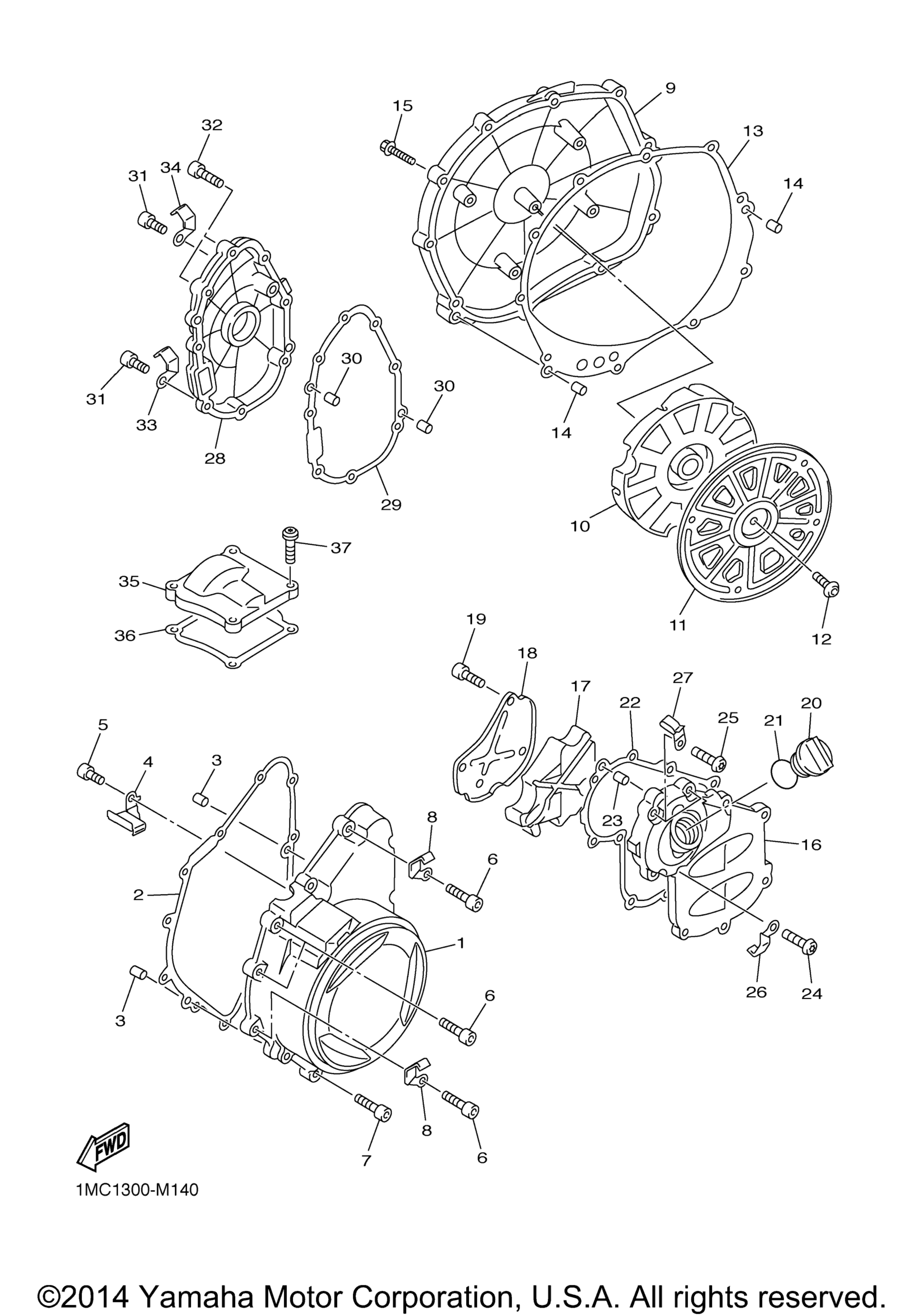

Схема крышки картера 1 для FJR1300A (FJR13AFC) CA
Схема
Детали
Номер
Наименование детали
Цена
1
Cover, Crankcase 1 art. 1MC-15411-00-00
По запросу
2
Gasket, Crankcase Cover 1 art. 5JW-15451-11-00
По запросу
3
Палец Yamaha art. 99530-08012-00
от 882 ₽
4
Clamp 2 art. 5JW-15484-01-00
По запросу
5
Болт Yamaha 91317-06065-00 art. 91317-06010-00
По запросу
6
Bolt, Hexagon Socket Head art. 91314-06025-00
По запросу
7
Болт Yamaha art. 91314-06020-00
от 263 ₽
8
Clamp art. 90462-08045-00
По запросу
9
Cover, Crankcase 2 art. 1MC-15421-00-00
По запросу
10
Damper 2 art. 5JW-15326-01-00
По запросу
11
Cover art. 5JW-15492-00-00
По запросу
12
Bolt,Hex. Socket Button art. 92012-06014-00
По запросу
13
Gasket, Crankcase Cover 2 art. 5JW-15461-11-00
По запросу
14
Штифт Yamaha art. 93608-21002-00
от 473 ₽
15
Bolt, Hexagon Socket Head art. 90110-06388-00
По запросу
16
Cover, Crankcase 3 art. 1MC-15431-00-00
По запросу
17
Damper 1 art. 5JW-15316-00-00
По запросу
18
Cover 1 art. 5JW-15414-00-00
По запросу
19
Болт Yamaha art. 91317-06012-00
По запросу
20
Plug, Oil Level art. 3F9-15362-10-00
По запросу
21
Кольцо уплотнительное резиновое Yamaha art. 93210-27778-00
от 1 092 ₽
22
Gasket, Crankcase Cover 3 art. 5JW-15462-11-00
По запросу
23
Палец Yamaha art. 99530-08012-00
от 882 ₽
24
Screw art. 90149-06149-00
По запросу
25
Screw art. 90149-06149-00
По запросу
26
Clamp art. 90462-08045-00
По запросу
27
Clamp art. 90465-08277-00
По запросу
28
Cover, Oil Pump art. 1MC-15416-00-00
По запросу
29
Gasket, Oil Pump Cover 1 art. 5JW-15456-11-00
По запросу
30
Палец Yamaha art. 99530-08012-00
от 882 ₽
31
Болт Yamaha art. 91314-06020-00
от 263 ₽
32
Bolt, Hexagon Socket Head art. 91314-06025-00
По запросу
33
Clamp art. 90462-08045-00
По запросу
34
Clamp art. 90465-08050-00
По запросу
35
Cover, Generator 2 art. 1MC-15425-00-00
По запросу
36
Gasket, 2 art. 5JW-15463-01-00
По запросу
37
Screw art. 90149-06149-00
По запросу
