модель 2016 года
- Модель Bolt
- Код модели BOLT R SPEC (XVS95CGR)

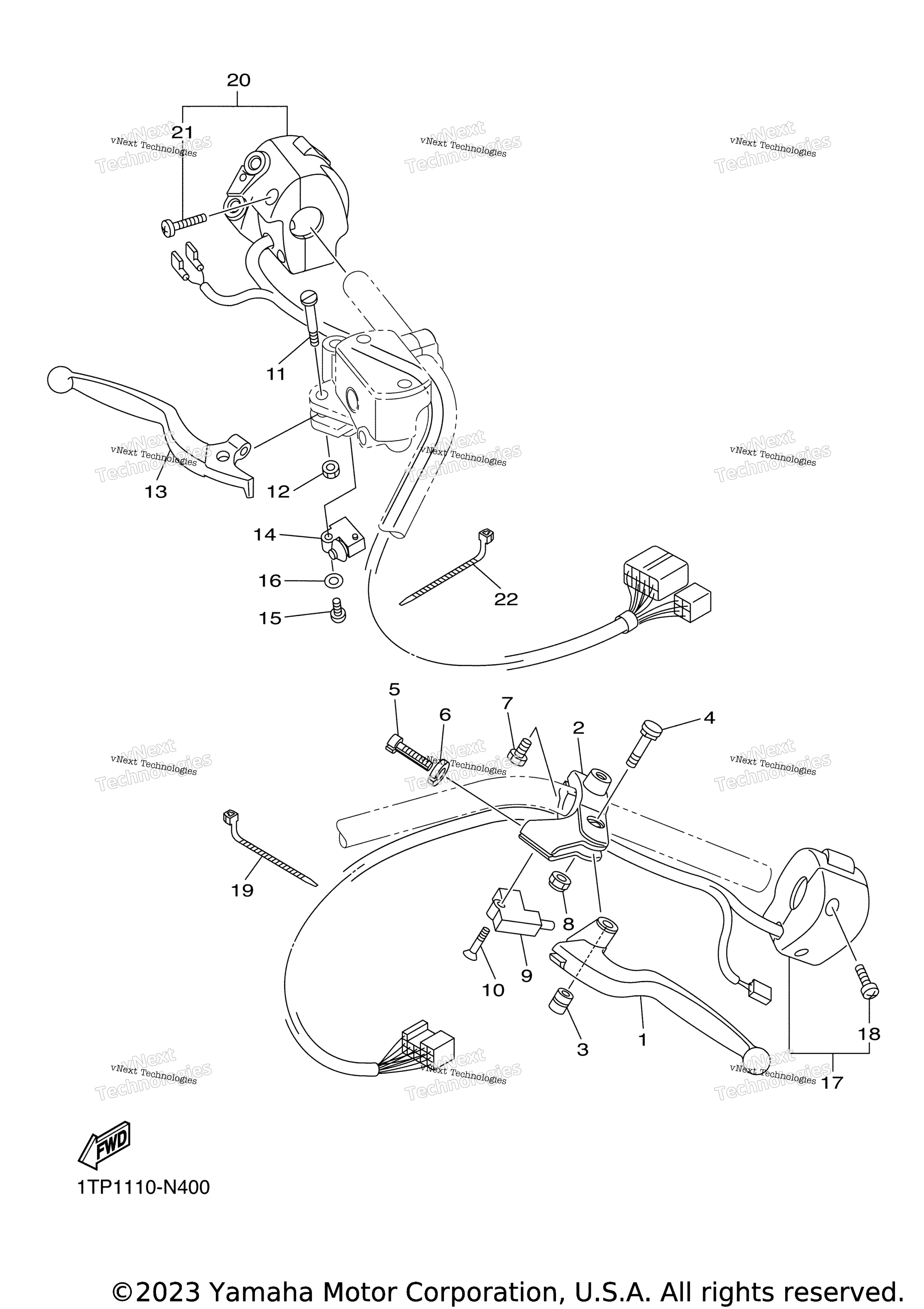

Схема рычагов управления и переключателей для BOLT R SPEC (XVS95CGR)
Схема
Детали
Номер
Наименование детали
Цена
1
Lever 1 art. 5BN-83912-20-00
По запросу
2
Holder, Lever 1 art. 5BN-82911-20-00
По запросу
3
Collar, Lever 1 art. 4TR-83913-00-00
По запросу
4
Bolt, Lever art. 4TR-83945-10-00
По запросу
5
Болт регулировки натяжения Yamaha art. 90123-08002-00
По запросу
6
Гайка Yamaha art. 90179-08030-00
По запросу
7
Болт art. 97017-06020-00
По запросу
8
Гайка Yamaha art. 95617-06100-00
от 368 ₽
9
Switch art. 3YX-82917-01-00
По запросу
10
Screw, Flat Head art. 98702-03020-00
По запросу
11
Bolt, Lever art. 5VS-2589F-00-00
По запросу
12
Гайка Yamaha art. 95617-06100-00
от 368 ₽
13
Lever 2 art. 3D8-83922-10-00
По запросу
14
Stop Switch Assy art. 36Y-82917-00-00
По запросу
15
Screw, Pan Head art. 98580-04014-00
По запросу
16
Washer, Plate art. 92990-04600-00
По запросу
17
Switch, Handle 3 art. 1TP-83973-00-00
По запросу
18
Винт Yamaha art. 98517-05030-00
от 1 187 ₽
19
Зажим art. 90464-15195-00
По запросу
20
Switch, Handle 4 art. 1TP-83972-00-00
По запросу
21
Винт Yamaha art. 98517-05030-00
от 1 187 ₽
22
Зажим art. 90464-15195-00
По запросу
