модель 2016 года
- Модель Bolt
- Код модели BOLT R SPEC (XVS95CGR)

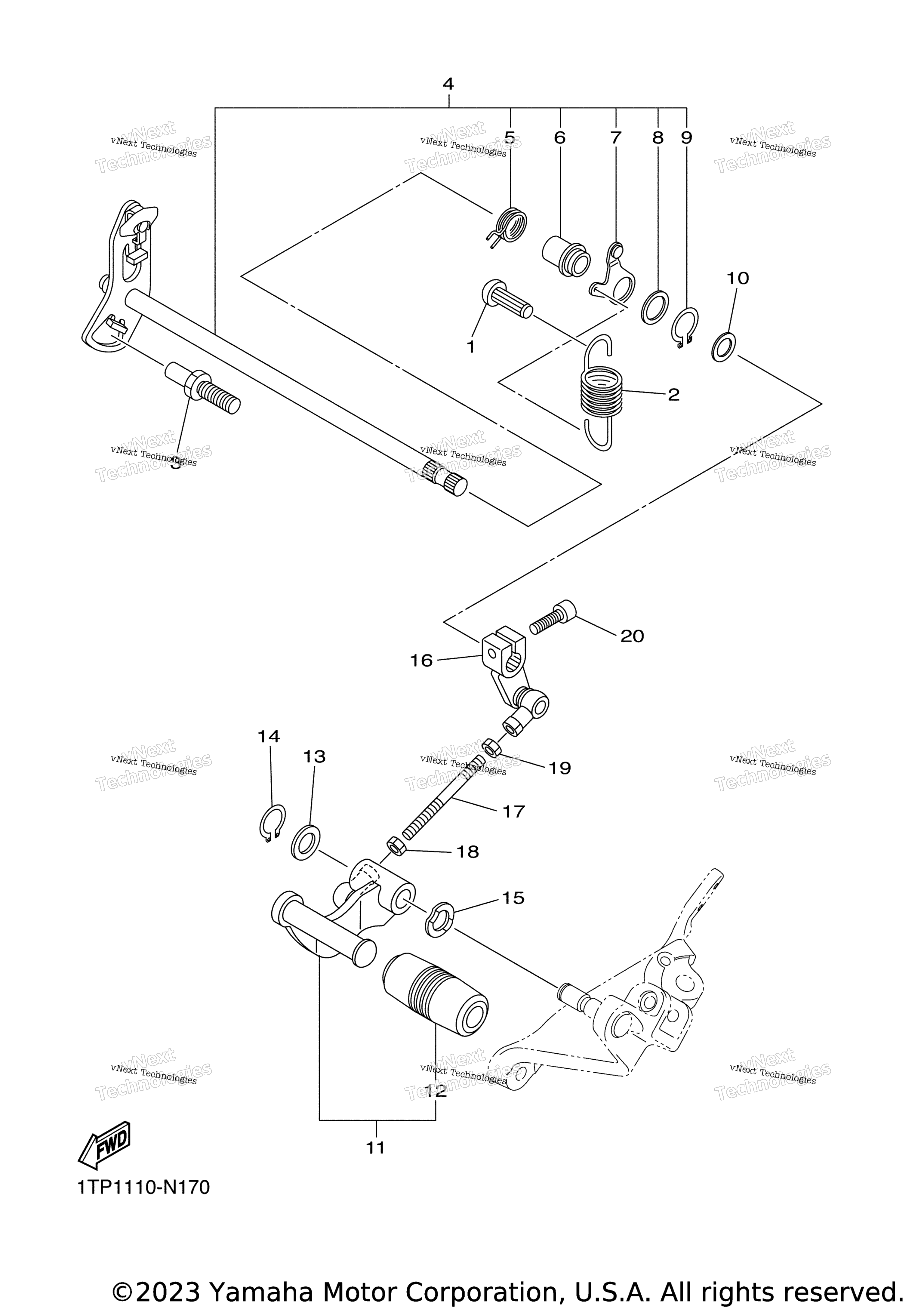

Схема вала переключения передач для BOLT R SPEC (XVS95CGR)
Схема
Детали
Номер
Наименование детали
Цена
1
Hook, Spring art. 132-16346-00-00
По запросу
2
Spring, Tension art. 90506-18015-00
По запросу
3
Stopper, Screw art. 5VK-18127-00-00
По запросу
4
Shift Shaft Assy art. 3D8-18101-01-00
По запросу
5
. .Spring, Torsion art. 90508-32040-00
По запросу
6
. .Spacer art. 3D8-18175-00-00
По запросу
7
. .Stopper Lever Assy art. 3D8-18140-00-00
По запросу
8
Шайба КПП Yamaha art. 90201-177G4-00
По запросу
9
. .Circlip art. 99009-17400-00
По запросу
10
Washer, Plate art. 90201-127E1-00
По запросу
11
Shift Pedal Assy art. 1TP-18110-00-00
По запросу
12
. .Cover, Shift Pedal art. 5VN-18113-00-00
По запросу
13
Washer, Plate art. 90201-124E4-00
По запросу
14
Стопор Yamaha art. 99009-12400-00
от 578 ₽
15
Шайба Yamaha art. 90206-12074-00
от 326 ₽
16
Arm, Shift art. 1TP-18112-00-00
По запросу
17
Тяга механизма переключения передач Yamaha art. 1TP-18115-00-00
от 1 092 ₽
18
Nut art. 90170-06024-00
По запросу
19
Nut art. 95314-06600-00
По запросу
20
Болт Yamaha art. 91314-06020-00
от 263 ₽
