модель 2016 года
- Модель Bolt
- Код модели BOLT R SPEC (XVS95CGR)

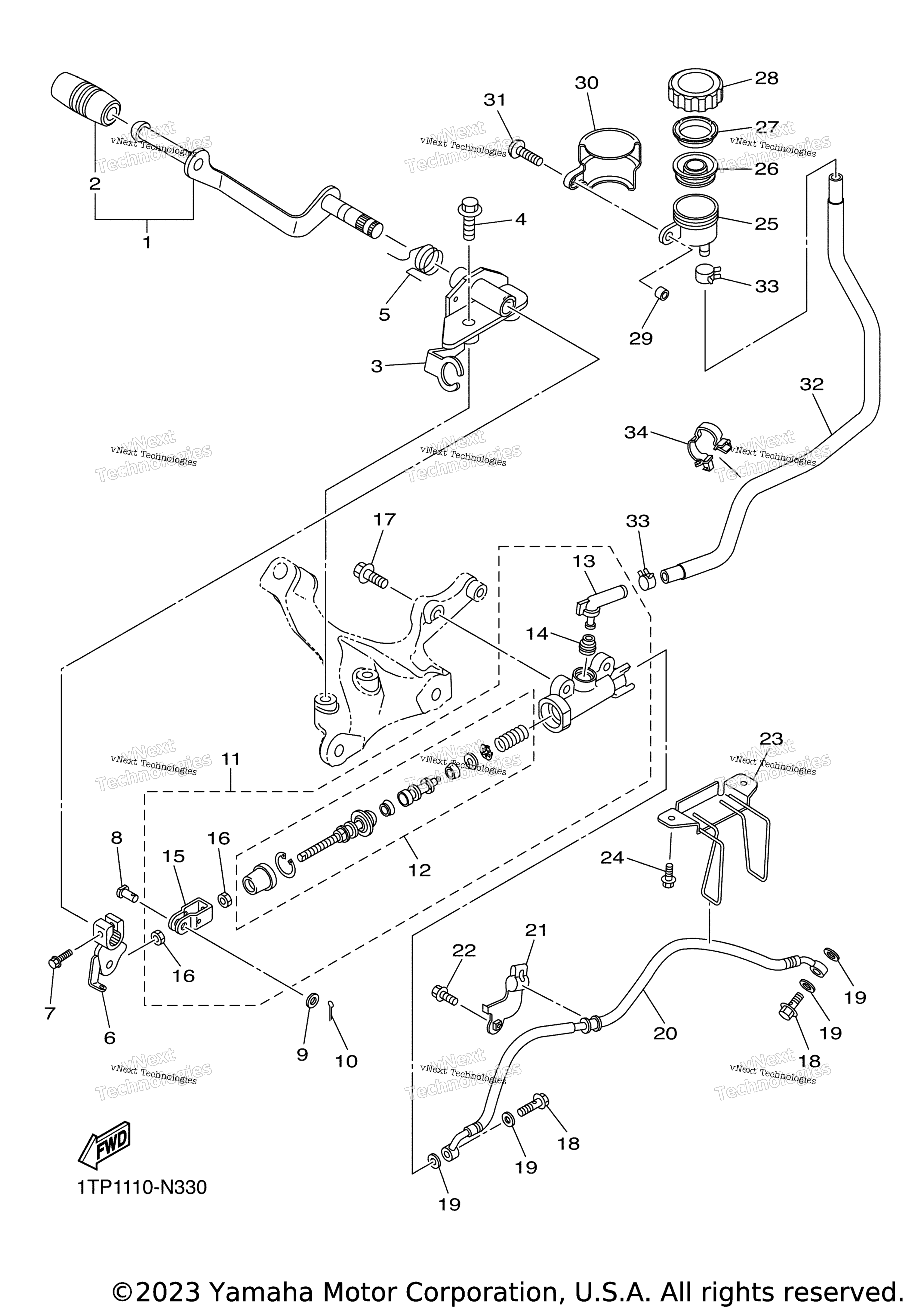

Схема заднего главного цилиндра тормоза для BOLT R SPEC (XVS95CGR)
Схема
Детали
Номер
Наименование детали
Цена
1
Pedal, Brake art. 1TP-27200-00-00
По запросу
2
. .Cover, Shift Pedal art. 5VN-18113-00-00
По запросу
3
Boss, Brake Pedal art. 1TP-27243-00-00
По запросу
4
.Bolt, Flange art. 95027-08035-00
По запросу
5
Spring, Return art. 1TP-27216-00-00
По запросу
6
Lever art. 1TP-27262-00-00
По запросу
7
Болт art. 97017-06020-00
По запросу
8
Pin, Clevis art. 90240-08124-00
По запросу
9
Washer, Plate art. 90201-08083-00
По запросу
10
Штифт-фиксатор Yamaha art. 91490-20015-00
По запросу
11
Rr. Master Cylinder Assy art. 1TP-2583V-00-00
По запросу
12
. .Cylinder Kit, Master art. 1TP-25808-00-00
По запросу
13
. .Joint art. 4BP-2582A-00-00
По запросу
14
. .O-Ring art. 4BP-2585F-01-00
По запросу
15
. .Joint art. 4BP-27222-02-00
По запросу
16
. .Nut art. 90170-08010-00
По запросу
17
Bolt, Flange art. 95027-08030-00
По запросу
18
Bolt, Union art. 90401-10020-00
По запросу
19
Gasket art. 90430-10005-00
По запросу
20
Hose, Brake 4 art. 1TP-2581J-01-00
По запросу
21
Holder, Brake Hose 5 art. 1TP-2588F-00-00
По запросу
22
Болт Yamaha art. 95022-06016-00
По запросу
23
Holder, Brake Hose 4 art. 1TP-2587A-00-00
По запросу
24
Болт Yamaha art. 95022-06016-00
По запросу
25
Tank, Reservoir art. 31A-25894-10-00
По запросу
26
Diaphragm, Reservoir art. 360-25854-01-00
По запросу
27
Bush,Diaphragm art. 2GU-25855-00-00
По запросу
28
Cap, Reservoir art. 2KF-25852-50-00
По запросу
29
Collar art. 90387-06072-00
По запросу
30
Cover, Reservoir Tank art. 4NK-25888-00-00
По запросу
31
Bolt, Hexagon Socket Button art. 92014-06020-00
По запросу
32
Hose, Reservoir art. 1TP-25895-00-00
По запросу
33
Clip art. 90467-14057-00
По запросу
34
Clamp art. 90464-23239-00
По запросу
