модель 2016 года
- Модель FJ-09
- Код модели FJ09 (FJ09GCS) CA

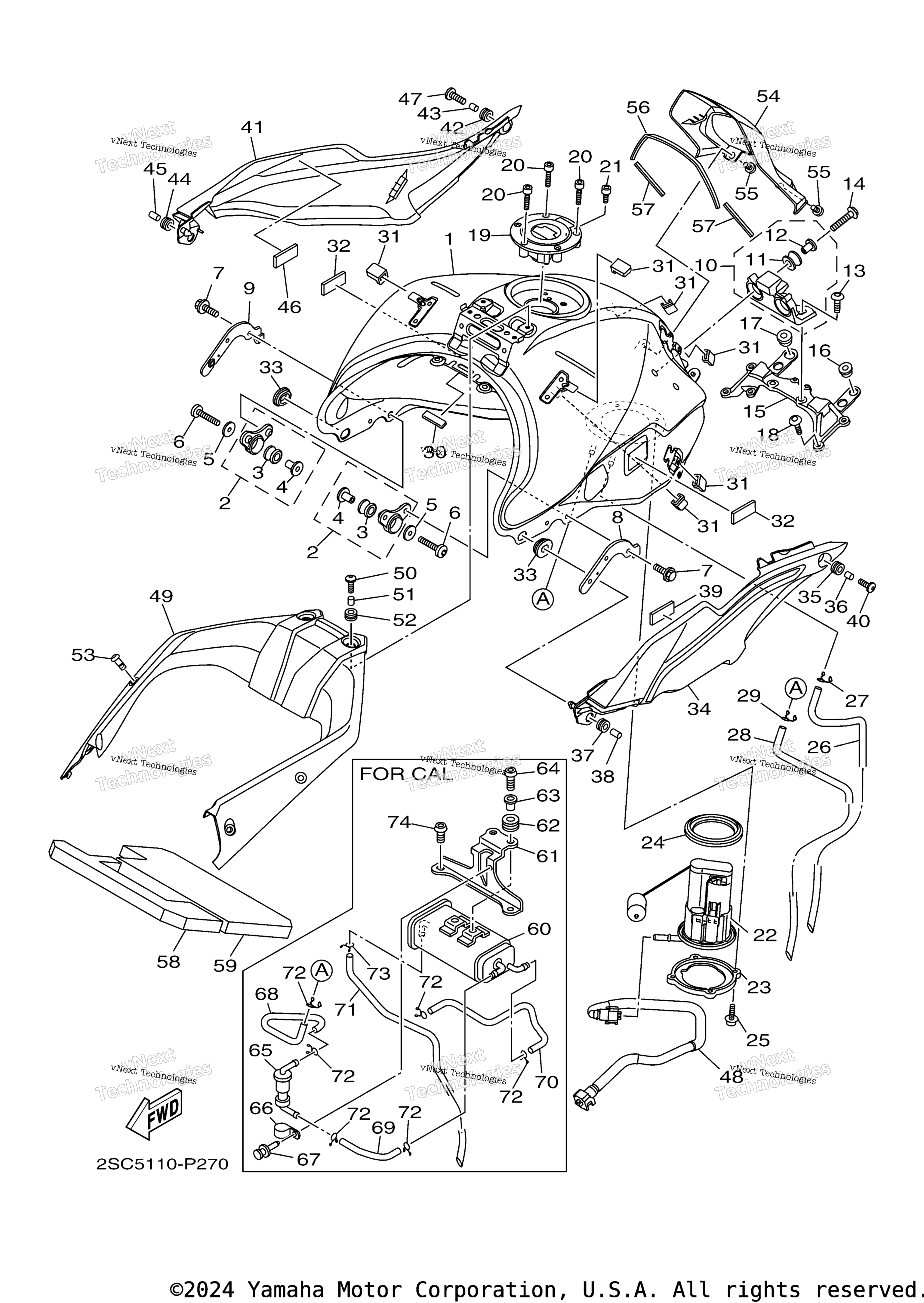

Схема топливного бака для FJ09 (FJ09GCS) CA
Схема
Детали
Номер
Наименование детали
Цена
1
Fuel Tank Comp UR FOR MS1 art. 2PP-24110-01-P2
По запросу
1
Fuel Tank Comp UR FOR SMX art. 2PP-YK241-01-P3
По запросу
2
Tank Bracket Assy art. 23P-24104-01-00
По запросу
3
. Grommet art. 90480-18008-00
По запросу
4
. Collar art. 90387-06266-00
По запросу
5
Washer, Plate art. 90201-06072-00
По запросу
6
Bolt, Button Head art. 92012-06035-00
По запросу
7
Bolt, With Washer art. 90119-06200-00
По запросу
8
Plate, Fitting art. 2PP-2411F-00-00
По запросу
9
Plate,Fitting 2 art. 2PP-2411L-00-00
По запросу
10
Tank Bracket Assy 2 art. 2PP-24105-00-00
По запросу
11
. Grommet art. 3D7-24339-00-00
По запросу
12
. Collar art. 90387-06136-00
По запросу
13
Bolt, Hexagon Socket Button art. 90111-06136-00
По запросу
14
Болт с фланцем art. 95817-06025-00
По запросу
15
Bracket, Tank Fitting art. 2PP-2413Y-00-00
По запросу
16
Втулка резиновая Yamaha art. 90480-13014-00
от 882 ₽
17
Grommet art. 90480-01559-00
По запросу
18
.Bolt, Button Head art. 92017-06020-00
По запросу
19
Cap Assy art. 39P-24602-10-00
По запросу
20
Bolt, Hexagon Socket Head art. 90110-05112-00
По запросу
21
Болт Yamaha art. 91312-05010-00
от 630 ₽
22
Fuel Pump Comp art. 1RC-13907-10-00
По запросу
23
Bracket, Fuel Pump art. 1RC-24491-00-00
По запросу
24
O-Ring art. 1RC-24486-00-00
По запросу
25
Bolt, Hexagon Socket Head art. 90110-05028-00
По запросу
26
Pipe 5 art. 1RC-24315-00-00
По запросу
27
Зажим пружинный Yamaha art. 90467-090A2-00
По запросу
28
Pipe 6 FOR U49 art. 1RC-24316-00-00
По запросу
29
Зажим пружинный Yamaha art. 90467-090A2-00
По запросу
30
Mole 3 art. 2S3-28347-00-00
По запросу
31
Damper, Side Cover art. 5PW-2411J-01-00
По запросу
32
Hook, Side Cover 1 art. 2PP-2411G-00-00
По запросу
33
Втулка Yamaha art. 90480-01558-00
По запросу
34
Cover, Side 1 art. 2PP-24129-01-00
По запросу
35
Втулка резиновая Yamaha art. 90480-13018-00
от 368 ₽
36
Collar art. 90387-0611W-00
По запросу
37
Втулка резиновая Yamaha art. 90480-13018-00
от 368 ₽
38
Collar art. 90387-06026-00
По запросу
39
Hook, Side Cover 1 art. 2PP-2411G-00-00
По запросу
40
Bolt, Hexagon Socket Button art. 90111-05007-00
По запросу
41
Cover, Side 2 art. 2PP-24139-01-00
По запросу
42
Втулка резиновая Yamaha art. 90480-13018-00
от 368 ₽
43
Collar art. 90387-0611W-00
По запросу
44
Втулка резиновая Yamaha art. 90480-13018-00
от 368 ₽
45
Collar art. 90387-06026-00
По запросу
46
Hook, Side Cover 1 art. 2PP-2411G-00-00
По запросу
47
Bolt, Hexagon Socket Button art. 90111-05007-00
По запросу
48
Pipe, Fuel 1 art. 1RC-13971-11-00
По запросу
49
Cover, Tank art. 2PP-241B1-00-00
По запросу
50
Bolt, Hexagon Socket Button art. 90111-05007-00
По запросу
51
Collar art. 90387-0611W-00
По запросу
52
Втулка резиновая Yamaha art. 90480-13018-00
от 368 ₽
53
Винт Yamaha art. 14B-28386-00-00
По запросу
54
Protector, Fuel Tank art. 2PP-24141-00-00
По запросу
55
Bolt, Hexagon Socket Button art. 90111-05002-00
По запросу
56
Damper, Plate 1 art. 2C0-2414H-00-00
По запросу
57
Damper, Plate 2 art. 3P6-2414J-00-00
По запросу
58
Damper, Plate 1 art. 2PP-2414H-00-00
По запросу
59
Damper, Plate 2 art. 2PP-2414J-00-00
По запросу
60
Canister Assy FOR CAL art. 1RC-24170-00-00
По запросу
61
Bracket, Canistor FOR CAL art. 1RC-2419F-00-00
По запросу
62
Втулка резиновая Yamaha art. 90480-13018-00
от 368 ₽
63
Collar FOR CAL art. 90387-062L2-00
По запросу
64
Bolt, Button Head FOR CAL art. 92012-06016-00
По запросу
65
Roll Over Valve Assy FOR CAL art. 2C0-24180-00-00
По запросу
66
Зажим Yamaha art. 90464-15014-00
По запросу
67
Rivet FOR CAL art. 90269-05049-00
По запросу
68
Pipe 2 FOR CAL art. 1RC-24312-00-00
По запросу
69
Pipe 3 FOR CAL art. 1RC-24313-00-00
По запросу
70
Pipe 4 FOR CAL art. 1RC-24314-00-00
По запросу
71
Pipe 10 FOR CAL art. 1RC-24321-00-00
По запросу
72
Зажим пружинный Yamaha art. 90467-090A2-00
По запросу
73
Clip FOR CAL art. 90467-100A1-00
По запросу
74
Болт Yamaha art. 92012-06012-00
По запросу
