модель 2016 года
- Модель FJ-09
- Код модели FJ09 (FJ09GCS) CA

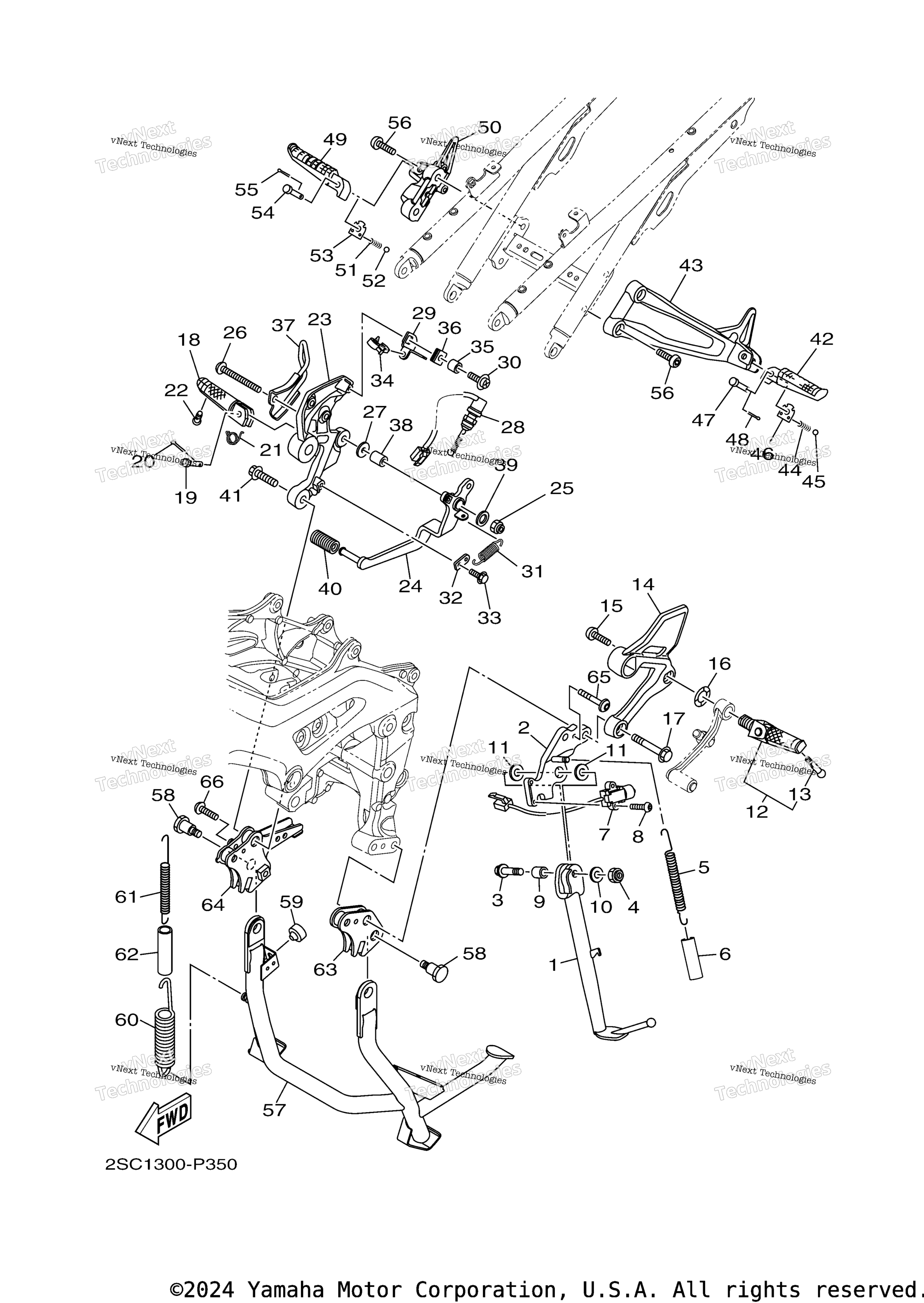

Схема подножки и подставки для FJ09 (FJ09GCS) CA
Схема
Детали
Номер
Наименование детали
Цена
1
Stand, Side art. 1RC-27311-00-00
По запросу
2
Bracket, Side Stand art. 1RC-27321-00-00
По запросу
3
Bolt, Flange art. 90105-10188-00
По запросу
4
Nut, U art. 95617-10100-00
По запросу
5
Spring, Tension art. 90506-20032-00
По запросу
6
Hose (L60) art. 90445-197J2-00
По запросу
7
Switch, Side Stand art. 1RC-82566-51-00
По запросу
8
Bolt,Hex. Socket Button art. 92014-05020-00
По запросу
9
Collar art. 90387-10050-00
По запросу
10
Шайба Yamaha art. 90201-10035-00
от 525 ₽
11
Washer, Plate art. 90201-17018-00
По запросу
12
Front Footrest Assy (Left) art. 2PP-27410-00-00
По запросу
13
. Bolt art. 90109-08235-00
По запросу
14
Bracket 2 art. 1RC-27442-00-00
По запросу
15
Bolt,Hex. Socket Button art. 90111-10040-00
По запросу
16
Washer, Wave art. 90206-17084-00
По запросу
17
Bolt, Flange art. 90105-10377-00
По запросу
18
Footrest art. 3XV-27461-02-00
По запросу
19
Pin art. 91702-08040-00
По запросу
20
Шплинт Yamaha art. 91490-25020-00
По запросу
21
Spring, Torsion art. 90508-20572-00
По запросу
22
Bolt art. 90109-08235-00
По запросу
23
Bracket 3 art. 1RC-27443-00-00
По запросу
24
Pedal, Brake art. 2PP-27211-00-00
По запросу
25
Nut, Self-Locking art. 90185-08089-00
По запросу
26
Bolt, Hexagon Socket Button art. 90111-08028-00
По запросу
27
Washer, Plate art. 90201-08103-00
По запросу
28
Stop Switch Assy art. B90-82530-01-00
По запросу
29
Stay, Stop Switch art. 1RC-2144G-00-00
По запросу
30
Screw, With Washer art. 90159-06082-00
По запросу
31
Spring, Tension art. 90506-23008-00
По запросу
32
Bracket 1 art. 1RC-27432-00-00
По запросу
33
Bolt, Flange art. 95812-06010-00
от 578 ₽
34
Хомут art. 90464-15157-00
По запросу
35
Collar art. 90387-06M16-00
По запросу
36
Grommet art. 90480-12607-00
По запросу
37
Guide, Wire art. 1RC-27267-00-00
По запросу
38
Collar art. 90387-08102-00
По запросу
39
Washer, Plate art. 90201-08048-00
По запросу
40
.Cover, Shift Pedal art. 5EB-18113-00-00
По запросу
41
Bolt, Flange art. 90105-10252-00
По запросу
42
Footrest, Rear 1 art. 3VR-27431-02-00
По запросу
43
Bracket 4 art. 2PP-2741L-00-00
По запросу
44
Пружина Yamaha art. 90501-12743-00
По запросу
45
Ball art. 93501-04011-00
По запросу
46
Washer, Special art. 5VX-27437-00-00
По запросу
47
.Pin, Clevis art. 91702-08040-00
По запросу
48
Шплинт Yamaha art. 91490-25020-00
По запросу
49
Footrest, Rear 2 art. 3VR-27441-02-00
По запросу
50
Bracket 5 art. 2PP-2742L-00-00
По запросу
51
Пружина Yamaha art. 90501-12743-00
По запросу
52
Ball art. 93501-04011-00
По запросу
53
Washer, Special art. 5VX-27437-00-00
По запросу
54
.Pin, Clevis art. 91702-08040-00
По запросу
55
Шплинт Yamaha art. 91490-25020-00
По запросу
56
Bolt,Hex. Socket Button art. 90111-08057-00
По запросу
57
Stand, Main art. 2PP-27111-00-00
По запросу
58
Bolt art. 90109-10029-00
По запросу
59
Stopper, Main Stand art. 36C-27114-00-00
По запросу
60
Spring, Main Stand art. 2PP-27116-00-00
По запросу
61
Spring, Main Stand art. 2PP-27116-10-00
По запросу
62
Hose art. 90445-19003-00
По запросу
63
Bracket, Main Stand art. 2PP-27151-00-00
По запросу
64
Bracket, Main Stand 2 art. 2PP-27152-00-00
По запросу
65
Bolt, Button Head art. 92012-06040-00
По запросу
66
Болт Yamaha art. 92012-06030-00
По запросу
