модель 2016 года
- Модель FJ-09
- Код модели FJ09 (FJ09GCS) CA

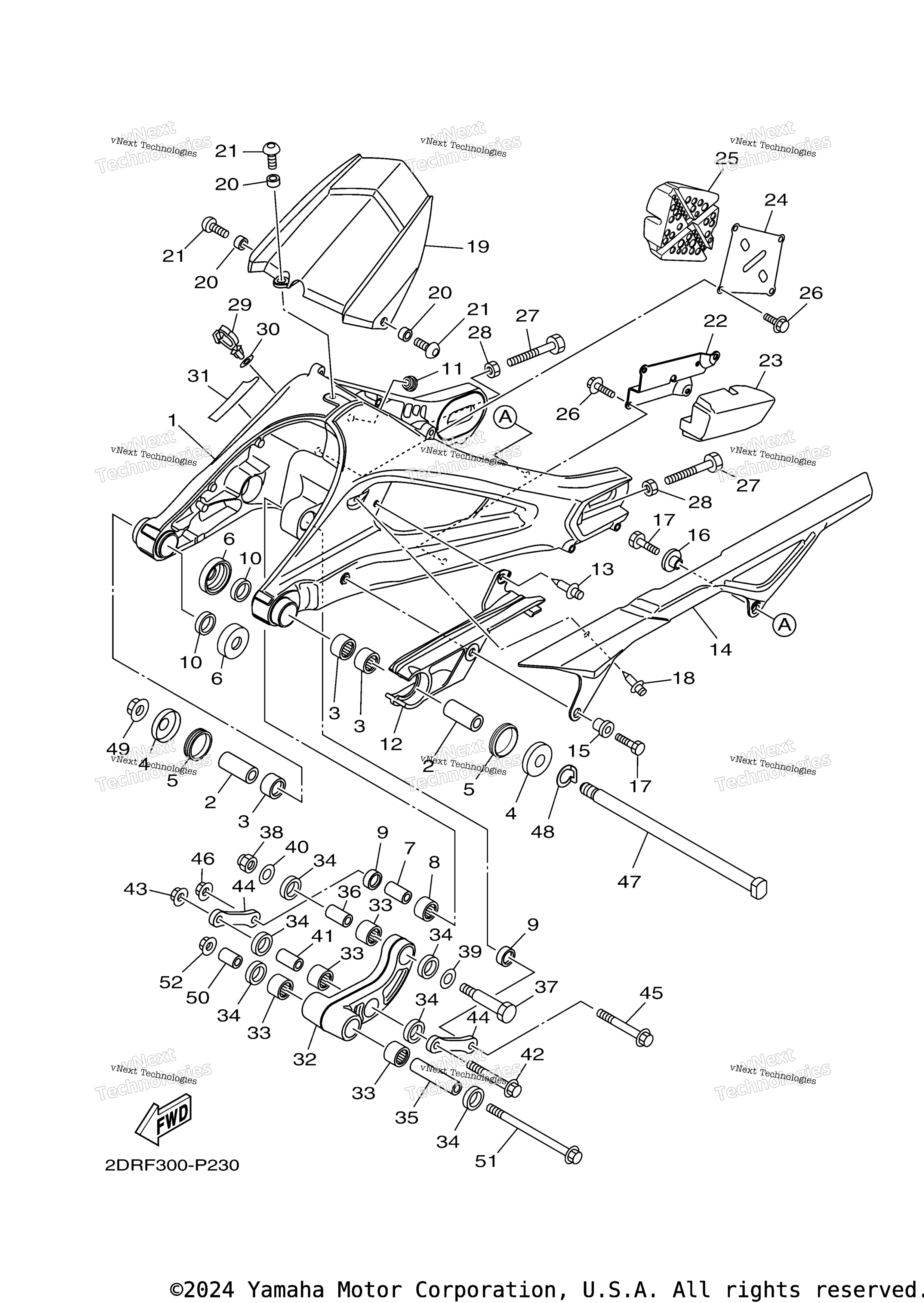

Схема заднего рычага подвески для FJ09 (FJ09GCS) CA
Схема
Детали
Номер
Наименование детали
Цена
1
Rear Arm Comp art. 1RC-22110-01-00
По запросу
2
Bush, Solid art. 90380-16134-00
По запросу
3
Bearing art. 93317-22262-00
По запросу
4
Cover art. 30X-2219X-00-00
По запросу
5
Oil Seal (35-41-8) art. 93108-35004-00
По запросу
6
Cover, Thrust 1 art. 20S-22128-00-00
По запросу
7
Collar art. 90387-102R4-00
По запросу
8
Bearing art. 93315-31758-00
По запросу
9
Сальник Yamaha art. 93109-17071-00
от 935 ₽
10
Oil Seal art. 93106-22002-00
По запросу
11
Grommet art. 90480-12012-00
По запросу
12
Seal, Guard art. 1RC-22151-00-00
По запросу
13
Rivet art. 90269-07007-00
По запросу
14
Case, Chain art. 1RC-22311-00-00
По запросу
15
Collar art. 90387-062X0-00
По запросу
16
Collar art. 90387-06066-00
По запросу
17
Болт Yamaha art. 97D95-06016-00
По запросу
18
Rivet art. 90269-07007-00
По запросу
19
Rear Fender Comp art. 1RC-21650-01-00
По запросу
20
Collar art. 90387-06106-00
По запросу
21
Bolt, Hexagon Socket Button art. 90111-06151-00
По запросу
22
Bracket 1 art. 1RC-2221A-00-00
По запросу
23
Damper 1 art. 1RC-2214F-00-00
По запросу
24
Bracket 2 art. 1RC-2221B-00-00
По запросу
25
Damper 2 art. 1RC-2214G-00-00
По запросу
26
Болт Yamaha art. 95022-06010-00
По запросу
27
Bolt art. 90101-08013-00
По запросу
28
Гайка Yamaha art. 95302-08600-00
от 725 ₽
29
Хомут Yamaha art. 90464-18002-00
от 987 ₽
30
Washer, Plate art. 90202-07164-00
По запросу
31
Seal 1 art. 1RC-22358-00-00
По запросу
32
Arm, Relay art. 1RC-2217A-00-00
По запросу
33
Bearing art. 93315-31758-00
По запросу
34
Сальник Yamaha art. 93109-17071-00
от 935 ₽
35
Втулка рычага Yamaha art. 3GB-23448-00-00
По запросу
36
Collar art. 90387-127W0-00
По запросу
37
Bolt art. 90109-10027-00
По запросу
38
Nut, U art. 95617-10100-00
По запросу
39
.Washer, Plate art. 90201-13015-00
По запросу
40
Шайба Yamaha art. 90201-10035-00
от 525 ₽
41
Collar art. 90387-102R4-00
По запросу
42
Bolt, Flange art. 90105-10210-00
По запросу
43
Гайка Yamaha art. 95602-10200-00
По запросу
44
Arm 1 art. 1RC-2217M-01-00
По запросу
45
Bolt, Flange art. 90105-10210-00
По запросу
46
Гайка Yamaha art. 95602-10200-00
По запросу
47
Shaft, Pivot art. 46X-22141-00-00
По запросу
48
Washer, Spring Lower art. 1RC-22159-00-00
По запросу
49
Nut, Self-Locking art. 95602-14200-00
По запросу
50
Collar art. 90387-10106-00
По запросу
51
Bolt, Flange art. 90105-10174-00
По запросу
52
Гайка Yamaha art. 95602-10200-00
По запросу
