модель 2023 года
- Модель MT-10
- Код модели MT10 (MT10PCB) CA

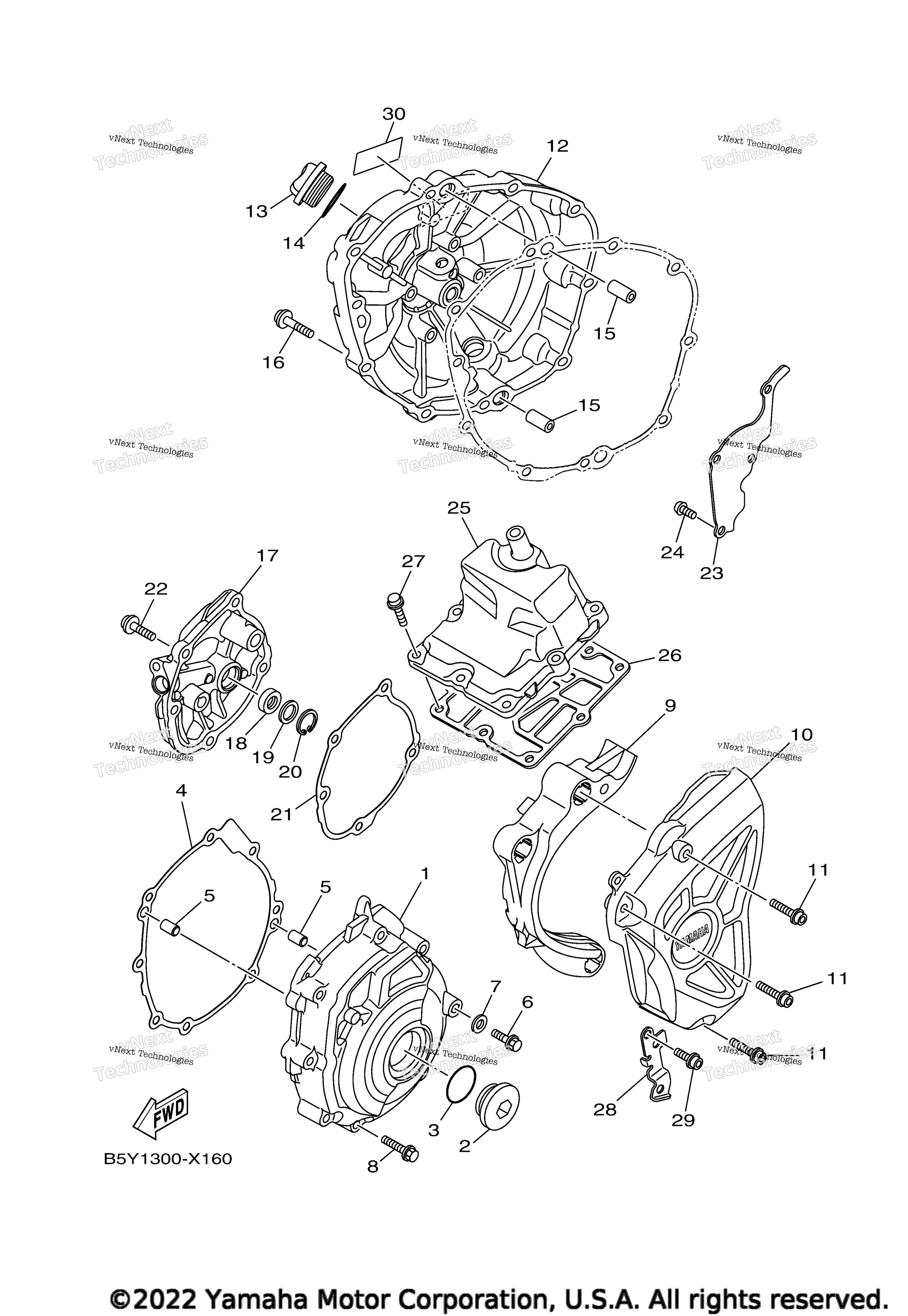

Схема крышки картера 1 для MT10 (MT10PCB) CA
Схема
Детали
Номер
Наименование детали
Цена
1
Cover, Crankcase 1 MDNM9 art. B5Y-15411-00-00
По запросу
2
Plug, Straight Screw art. 90340-32013-00
По запросу
3
Уплотнительное кольцо Yamaha art. 93210-32172-00
от 882 ₽
4
Прокладка Yamaha art. 2CR-15451-00-00
от 1 901 ₽
5
Палец Yamaha art. 99530-08012-00
от 882 ₽
6
Bolt, Button Head art. 92014-08016-00
По запросу
7
Кольцо уплотнительное Yamaha art. 90430-08143-00
от 473 ₽
8
Bolt, Hexagon Socket Head art. 90110-06403-00
По запросу
9
Guide, Inlet art. 2CR-15377-10-00
По запросу
10
Cover, Chain Case art. 2CR-15418-00-00
По запросу
11
Bolt, Hexagon Socket Head art. 90110-06387-00
По запросу
12
Cover, Crankcase 2 MDNM9 art. B5Y-15421-00-00
По запросу
13
Пробка Yamaha art. 2CR-15363-01-00
от 1 701 ₽
14
Кольцо уплотнительное Yamaha art. 93210-29574-00
от 882 ₽
15
Pin, Dowel art. 93610-20189-00
По запросу
16
Bolt, Hexagon Socket Head art. 90110-06388-00
По запросу
17
Cover, Oil Pump MDNM9 art. B5Y-15416-00-00
По запросу
18
Сальник Yamaha art. 93101-10004-00
от 1 187 ₽
19
Шайба Yamaha art. 90201-12166-00
от 788 ₽
20
Стопор Yamaha art. 99009-19500-00
от 168 ₽
21
Прокладка крышки масляного насоса Yamaha art. 2CR-15456-00-00
от 1 596 ₽
22
Bolt, Hexagon Socket Head art. 90110-06396-00
По запросу
23
Plate, Breather art. 2CR-11165-00-00
По запросу
24
Screw art. 90149-06156-00
По запросу
25
Cover art. B5Y-15413-00-00
По запросу
26
Прокладка Yamaha art. 2CR-15462-00-00
По запросу
27
Bolt, Hexagon Socket Head art. 90110-06387-00
По запросу
28
Holder art. B67-15118-00-00
По запросу
29
Bolt, Hexagon Socket Head art. 90110-06341-00
По запросу
30
Oil, Label art. B5Y-1548B-00-00
По запросу
