модель 2023 года
- Модель MT-10
- Код модели MT10 (MT10PCB) CA

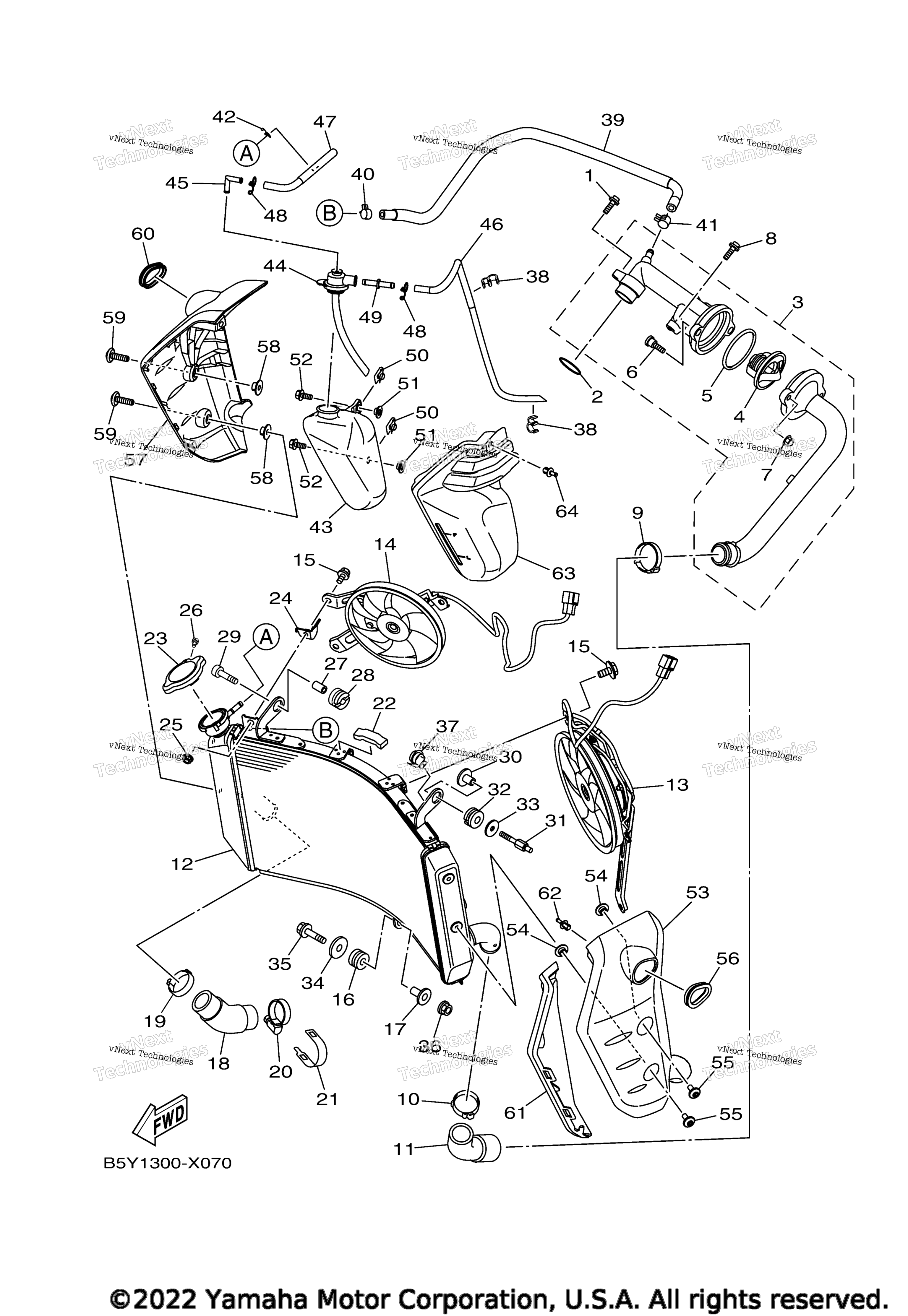

Схема радиатора и шлангов для MT10 (MT10PCB) CA
Схема
Детали
Номер
Наименование детали
Цена
1
Bolt, Hexagon Socket Head art. 90110-06163-00
По запросу
2
Кольцо резиновое Yamaha art. 93210-26006-00
от 1 092 ₽
3
Thermostat Assy art. 2CR-12410-02-00
По запросу
4
. .Thermostat Assy art. 4FM-12410-01-00
По запросу
5
Кольцо резиновое Yamaha art. 93210-54534-00
от 788 ₽
6
. .Cock, Drain art. 2CR-12615-00-00
По запросу
7
. .Nut, Cap art. 90176-06017-00
По запросу
8
Bolt, Hexagon Socket Head art. 90110-06163-00
По запросу
9
Clip art. 90467-350A0-00
По запросу
10
Clip art. 90467-320A0-00
По запросу
11
Hose 3 art. 2CR-12578-00-00
По запросу
12
Radiator Comp art. B5Y-12461-00-00
По запросу
13
Blower Assy art. B67-12405-00-00
По запросу
14
Blower Assy art. B67-12405-10-00
По запросу
15
Bolt, Blower Holding art. 5GJ-12675-00-00
По запросу
16
Grommet art. 90480-15363-00
По запросу
17
Collar art. 90387-06166-00
По запросу
18
Hose 7 art. 2CR-12551-00-00
По запросу
19
Clip art. 90467-320A0-00
По запросу
20
Hose Clamp Assy art. 90450-35001-00
По запросу
21
Cover 2 art. 5GV-1246E-00-00
По запросу
22
Spacer 2 art. JX4-78329-00-00
По запросу
23
Cap, Radiator art. B5Y-12462-00-00
По запросу
24
Bracket 1 art. B5Y-1244E-00-00
По запросу
25
Гайка Yamaha art. 95702-06500-00
По запросу
26
Bolt, Hexagon Socket Head art. 91317-03006-00
По запросу
27
Втулка Yamaha art. 90387-06M19-00
По запросу
28
Grommet art. 90480-16017-00
По запросу
29
Болт Yamaha art. 90110-06138-00
По запросу
30
Collar art. 90387-06M69-00
По запросу
31
Bolt art. 90109-06277-00
По запросу
32
Grommet art. 90480-16017-00
По запросу
33
Washer, Plate art. 90201-06072-00
По запросу
34
Washer, Plate art. 90201-063J2-00
По запросу
35
Bolt, Flange art. 95817-06035-00
По запросу
36
Nut, Self U-Flange art. 95607-06200-00
По запросу
37
Clamp art. 90464-13014-00
По запросу
38
Clamp art. 90464-10M38-00
По запросу
39
Hose 8 art. 2CR-12552-00-00
По запросу
40
Clip art. 90467-10135-00
По запросу
41
Clip art. 90467-11044-00
По запросу
42
Зажим art. 90467-08021-00
По запросу
43
Tank, Recovery art. B5Y-21871-00-00
По запросу
44
Cap art. 2C0-21875-00-00
По запросу
45
Elbow art. 26H-21828-00-00
По запросу
46
Pipe, Breather art. B5Y-21826-00-00
По запросу
47
Pipe 1 art. B5Y-21816-00-00
По запросу
48
Зажим art. 90467-08021-00
По запросу
49
Joint art. 4XY-14568-00-00
По запросу
50
Nut, Spring art. 90183-060A6-00
По запросу
51
Collar art. 90387-06681-00
По запросу
52
Bolt, Flange Deep Recess art. 95D32-06014-00
По запросу
53
Cover 1 art. B5Y-1246A-00-00
По запросу
54
Collar art. 90387-07717-00
По запросу
55
Bolt, Hexagon Socket Button art. 90111-06198-00
По запросу
56
Damper, Flasher 1 art. B7N-83321-00-00
По запросу
57
Cover 2 art. B5Y-1246E-00-00
По запросу
58
Collar art. 90387-07717-00
По запросу
59
Bolt, Hexagon Socket Button art. 90111-06198-00
По запросу
60
Damper, Flasher 1 art. B7N-83321-00-00
По запросу
61
Cover 3 art. B5Y-1246F-00-00
По запросу
62
Rivet art. 90269-06008-00
По запросу
63
Cover 4 art. B5Y-1246G-00-00
По запросу
64
Rivet art. 90269-06008-00
По запросу
