модель 2023 года
- Модель MT-10
- Код модели MT10 (MT10PCB) CA

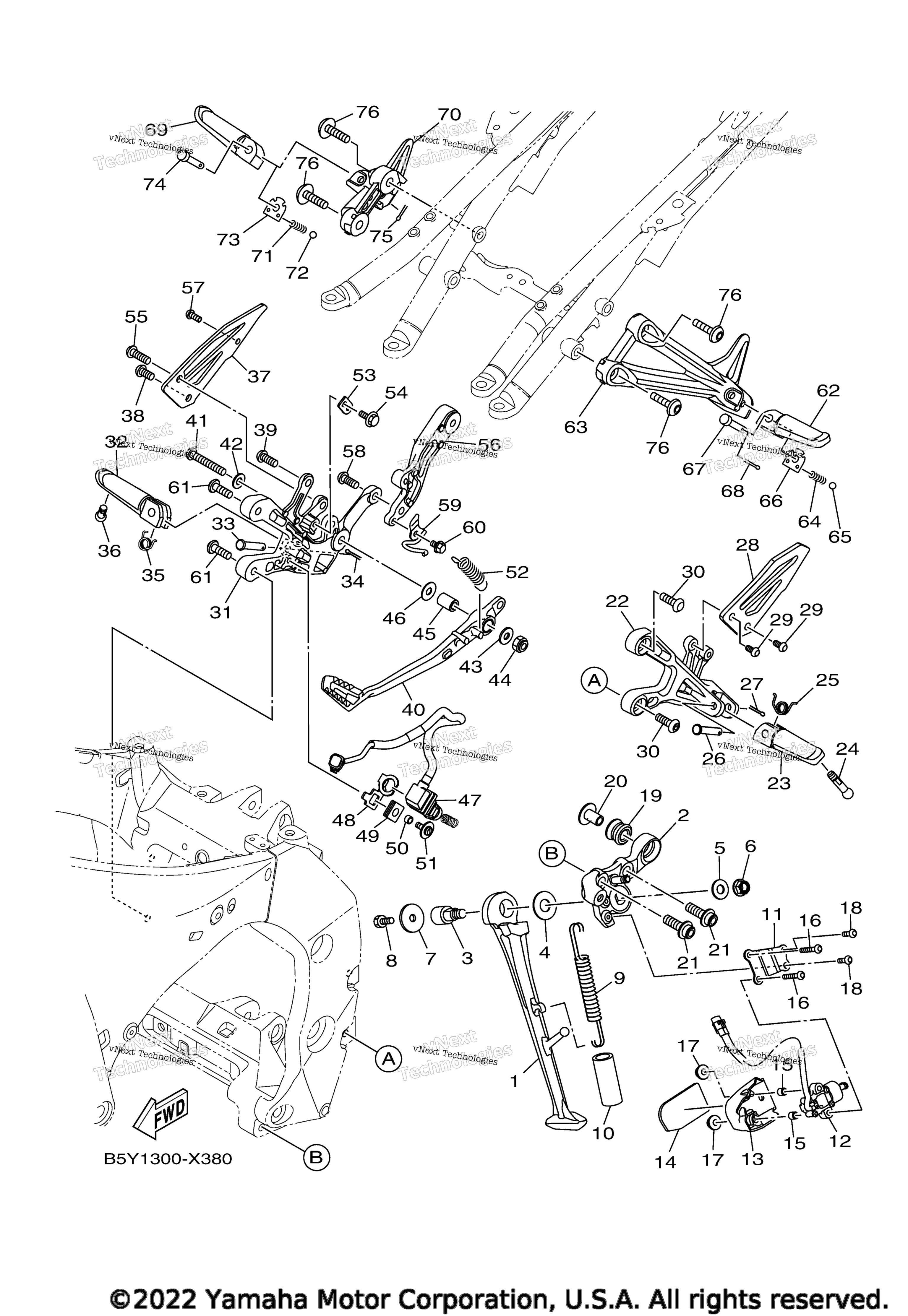

Схема подножки и подставки для MT10 (MT10PCB) CA
Схема
Детали
Номер
Наименование детали
Цена
1
Stand, Side art. B67-27311-00-00
По запросу
2
Bracket, Side Stand art. B5Y-27321-00-00
По запросу
3
Guide, Side Stand art. B3L-27351-00-00
По запросу
4
Washer, Plate art. 90201-146F9-00
По запросу
5
Шайба Yamaha art. 90201-10035-00
от 525 ₽
6
Гайка Yamaha art. 95602-10200-00
По запросу
7
Washer, Plate art. 90201-08050-00
По запросу
8
Bolt art. 90101-08065-00
По запросу
9
Spring, Tension art. 90506-20032-00
По запросу
10
Hose (L60) art. 90445-197J2-00
По запросу
11
Bracket, Sensor 1 art. B3L-27961-00-00
По запросу
12
Switch, Side Stand art. BN6-82566-00-00
По запросу
13
Cover 1 art. B3L-27453-00-00
По запросу
14
Seat 1 art. B3L-27498-00-00
По запросу
15
Collar art. 90387-05025-00
По запросу
16
Bolt, Button Head art. 92012-05030-00
По запросу
17
Гайка болта грузика вариатора Yamaha art. 95607-05200-00
По запросу
18
Bolt, Hexagon Socket Head art. 90110-05038-00
По запросу
19
Damper, Muffler art. 5VY-14747-00-00
По запросу
20
Collar art. 90387-08021-00
По запросу
21
Bolt art. 90110-10026-00
По запросу
22
Bracket 2 art. B67-27442-10-00
По запросу
23
Footrest 3 art. 3XV-27451-02-00
По запросу
24
Bolt art. 90109-08202-00
По запросу
25
Spring, Torsion art. 90508-18134-00
По запросу
26
Pin art. 91702-08040-00
По запросу
27
Шплинт Yamaha art. 91490-25020-00
По запросу
28
Plate 1 art. B67-27445-10-00
По запросу
29
Болт Yamaha art. 92012-06012-00
По запросу
30
Bolt, Hexagon Socket Button art. 90109-085G6-00
По запросу
31
Bracket 3 art. B67-27443-10-00
По запросу
32
Footrest art. 3XV-27461-02-00
По запросу
33
Pin art. 91702-08040-00
По запросу
34
Шплинт Yamaha art. 91490-25020-00
По запросу
35
Spring, Torsion art. 90508-18135-00
По запросу
36
Bolt art. 90109-08202-00
По запросу
37
Plate 2 art. B67-27446-10-00
По запросу
38
Bolt, Button Head art. 92012-08016-00
По запросу
39
Bolt, Button Head art. 92012-08020-00
По запросу
40
Pedal, Brake art. B67-27211-00-00
По запросу
41
Bolt, Button Head art. 92012-08050-00
По запросу
42
Washer art. 92902-08200-00
По запросу
43
Washer, Plate art. 90201-08048-00
По запросу
44
Nut, Self-Locking art. 90185-08089-00
По запросу
45
Collar art. 90387-08102-00
По запросу
46
Washer, Plate art. 90201-08103-00
По запросу
47
Stop Switch Assy art. B5Y-82530-00-00
По запросу
48
Stay, Stop Switch art. B5Y-2144G-00-00
По запросу
49
Grommet art. 90480-12607-00
По запросу
50
Collar art. 90387-06M16-00
По запросу
51
Screw, With Washer art. 90159-06082-00
По запросу
52
Spring, Tension art. 90506-23027-00
По запросу
53
Bracket 1 art. B67-27432-00-00
По запросу
54
Bolt, Flange Deep Recess art. 95D32-06010-00
По запросу
55
Bolt, Button Head art. 92012-08025-00
По запросу
56
Stay, Muffler 3 art. B5Y-21487-00-00
По запросу
57
Bolt, Button Head art. 92012-06014-00
По запросу
58
Bolt, Button Head art. 92012-08020-00
По запросу
59
Bracket 4 art. B5Y-2148X-00-00
По запросу
60
Bolt, Flange Deep Recess art. 95D32-06010-00
По запросу
61
Bolt, Hexagon Socket Button art. 90109-085G6-00
По запросу
62
Footrest, Rear 1 art. 3XV-27431-01-00
По запросу
63
Bracket 4 art. 1RC-2741L-02-00
По запросу
64
Пружина Yamaha art. 90501-12743-00
По запросу
65
Ball art. 93501-04011-00
По запросу
66
Washer, Special art. 5VX-27437-00-00
По запросу
67
Pin, Clevis art. 91702-08040-00
По запросу
68
Шплинт Yamaha art. 91490-25020-00
По запросу
69
Footrest, Rear 2 art. 3XV-27441-11-00
По запросу
70
Bracket 5 art. B67-2742L-01-00
По запросу
71
Пружина Yamaha art. 90501-12743-00
По запросу
72
Ball art. 93501-04011-00
По запросу
73
Washer, Special art. 5VX-27437-00-00
По запросу
74
Pin, Clevis art. 91702-08040-00
По запросу
75
Шплинт Yamaha art. 91490-25020-00
По запросу
76
Bolt, Hexagon Socket Button art. 90109-085G6-00
По запросу
