модель 2000 года
- Модель Pantera 1000
- Код модели PANTERA 1000 (S2000PTLAAUS)

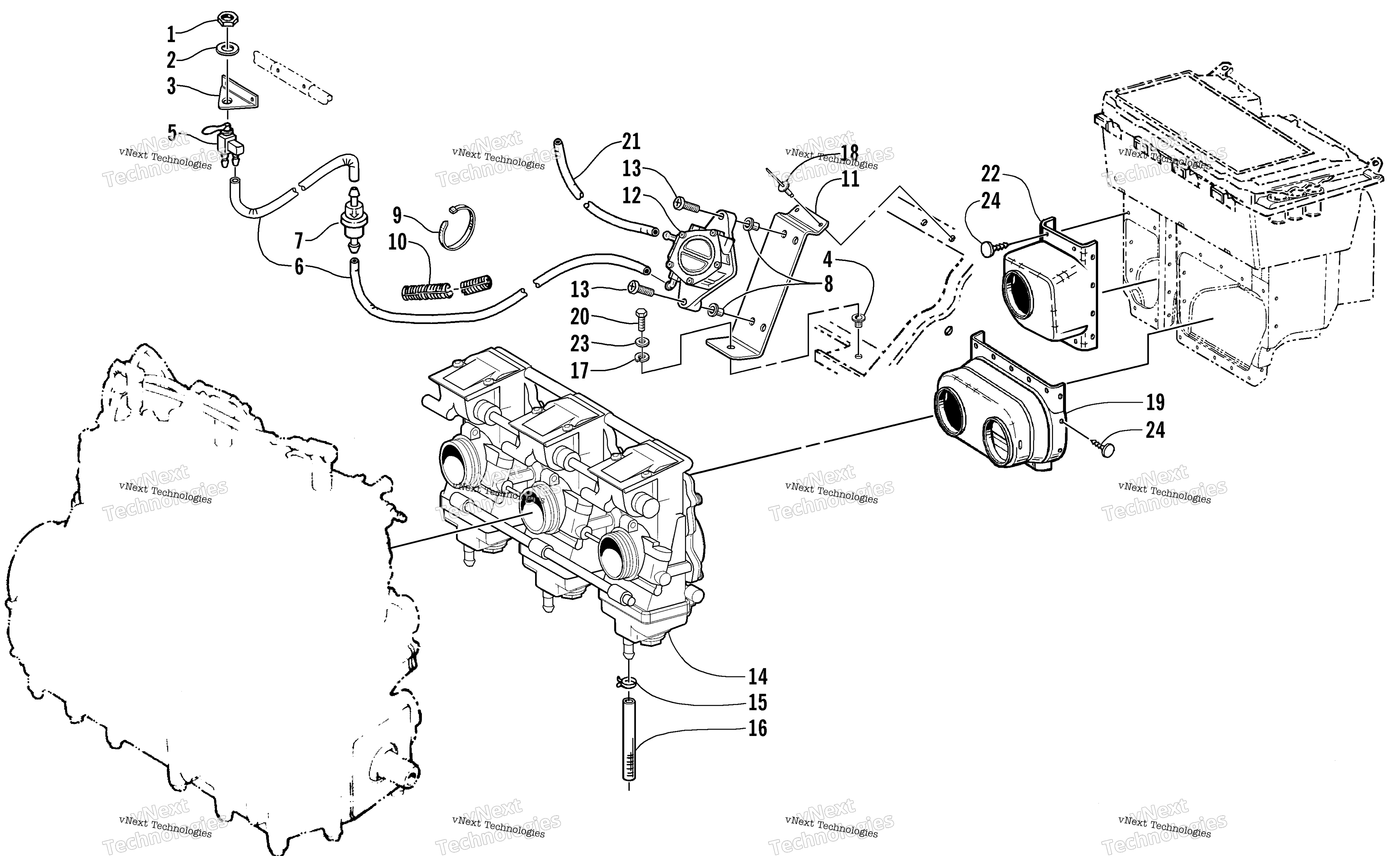

Схема карбюратора And Fuel Pump Assembly для PANTERA 1000 (S2000PTLAAUS)
Схема
Детали
Номер
Наименование детали
Цена
1
Nut art. 0623-287
По запросу
2
Washer art. 0623-288
По запросу
3
Bracket, Mounting art. 0770-739
По запросу
4
Insert art. 0623-582
По запросу
5
Valve, Fuel Shut-Off (inc. 1-2) art. 0670-945
По запросу
6
Hose, Gas Line - 25’ art. 0610-008
По запросу
6
Hose, Gas - 100 ft art. 0610-017
По запросу
7
Фильтр топливный Arctic Cat art. 0470-988
от 362 ₽
8
Insert art. 0623-779
По запросу
9
Tie, Cable - 4 in. art. 0123-811
По запросу
10
Conduit, Flexible art. 0716-546
По запросу
11
Plate, Mounting art. 0770-405
По запросу
12
Pump, Fuel art. 1670-087
По запросу
13
Screw, Machine art. 0623-833
По запросу
14
Carburetor Assembly - TM38-C265 art. 1670-040
По запросу
15
Clamp, Hose art. 0623-652
По запросу
16
Hose, Drain - 1.5 in. art. 0610-442
По запросу
17
Шайба гроверная Arctic Cat art. 8051-217
от 882 ₽
18
Заклепка Arctic Cat art. 8060-706
от 116 ₽
19
Boot, Carburetor - Twin art. 1670-103
По запросу
20
Screw, Cap art. 8002-039
По запросу
21
Hose, Impulse - 25’ art. 0610-007
По запросу
22
Boot, Carburetor - Single art. 0670-889
По запросу
23
Шайба 1/4X.625X.065 Z&Y Arctic Cat art. 8050-217
от 116 ₽
24
Clip, Retaining art. 0623-165
По запросу
