модель 2000 года
- Модель Pantera 1000
- Код модели PANTERA 1000 (S2000PTLAAUS)

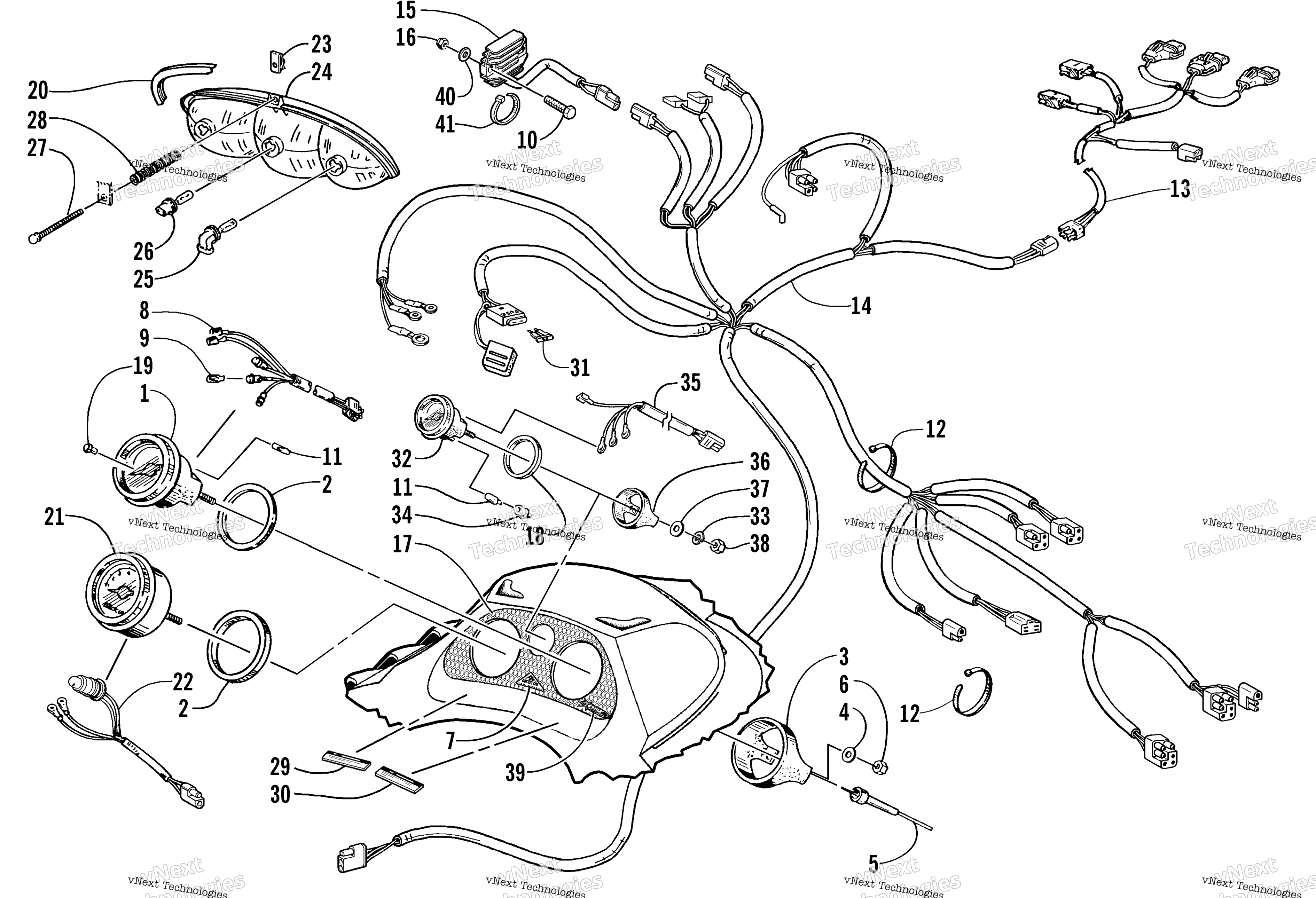

Схема headlight, Instruments, и Wiring Assemblies для PANTERA 1000 (S2000PTLAAUS)
Схема
Детали
Номер
Наименование детали
Цена
1
Спидометр Arctic Cat art. 0620-239
от 30 900 ₽
1
SPEEDOMETER, 100MPH-W/O AC LOGO (inc. 8, 11, and 19) art. 0620-238
По запросу
2
Прокладка Arctic Cat art. 0620-135
от 578 ₽
3
Держатель спидометра Arctic Cat art. 0620-134
По запросу
4
Washer art. 8050-212
По запросу
5
Трос спидометра Arctic Cat art. 0620-269
от 1 916 ₽
6
Nut art. 0623-038
от 110 ₽
7
Decal, "Made In U.S.A." - Domed art. 3611-611
По запросу
8
Harness, Bulb - Speedometer art. 0620-151
По запросу
9
BULB,T-10 WEDGE BASE-12V 1.7W art. 0620-149
По запросу
10
Screw, Cap art. 8002-042
По запросу
11
Bulb art. 0230-020
По запросу
12
Зажим Arctic Cat art. 0123-788
По запросу
13
HARNESS,HOOD-3 BULB W/ EFG art. 0686-588
По запросу
14
Harness, Main art. 0686-639
По запросу
15
Regulator, Voltage art. 3005-626
По запросу
16
Гайка рулевой сошки Arctic Cat art. 8040-366
от 110 ₽
17
Decal, Hood - Console art. 3611-523
По запросу
18
Ring, Rubber Cushion art. 0620-139
По запросу
19
Knob, Tripmeter art. 0620-073
По запросу
20
Seal, Headlight 14 in. art. 0617-310
По запросу
20
Seal, Headlight 24 in. art. 0617-309
По запросу
21
TACHOMETER, ELEC-12P W/O AC LOGO (inc. 22) art. 0620-237
По запросу
22
Harness, Tachometer art. 0620-215
По запросу
23
U-Nut art. 0623-757
По запросу
24
Фара ( стекло затерто от упаковки) art. 0609-250
По запросу
25
Лампа art. 0609-251
По запросу
26
Лампа фары Arctic Cat art. 0609-252
По запросу
27
Screw, Thumb art. 0623-467
По запросу
28
Spring, Adjuster art. 0623-466
По запросу
29
Decal, Caution - Engine (English) art. 3611-361
По запросу
30
Decal, Caution - Engine (French) art. 3611-363
По запросу
31
Fuse, 7.5 Amp art. 0630-100
По запросу
32
GAUGE, FUEL-AC W/O LOGO (inc. 34-35) art. 0620-240
По запросу
33
Washer, Lock art. 8051-122
По запросу
34
BULB,TACH SPEEDO ASSY art. 0620-279
По запросу
35
Harness, Fuel Gauge art. 0620-218
По запросу
36
Back-Clamp, Fuel Gauge art. 0620-138
По запросу
37
Washer art. 8050-122
По запросу
38
Nut art. 0623-839
По запросу
39
Decal, "ESR" - Domed art. 3611-581
По запросу
40
Шайба 1/4X.625X.065 Z&Y Arctic Cat art. 8050-217
от 116 ₽
41
Tie, Cable - 4 in. art. 0123-811
По запросу
