модель 2000 года
- Модель Pantera 1000
- Код модели PANTERA 1000 (S2000PTLAAUS)

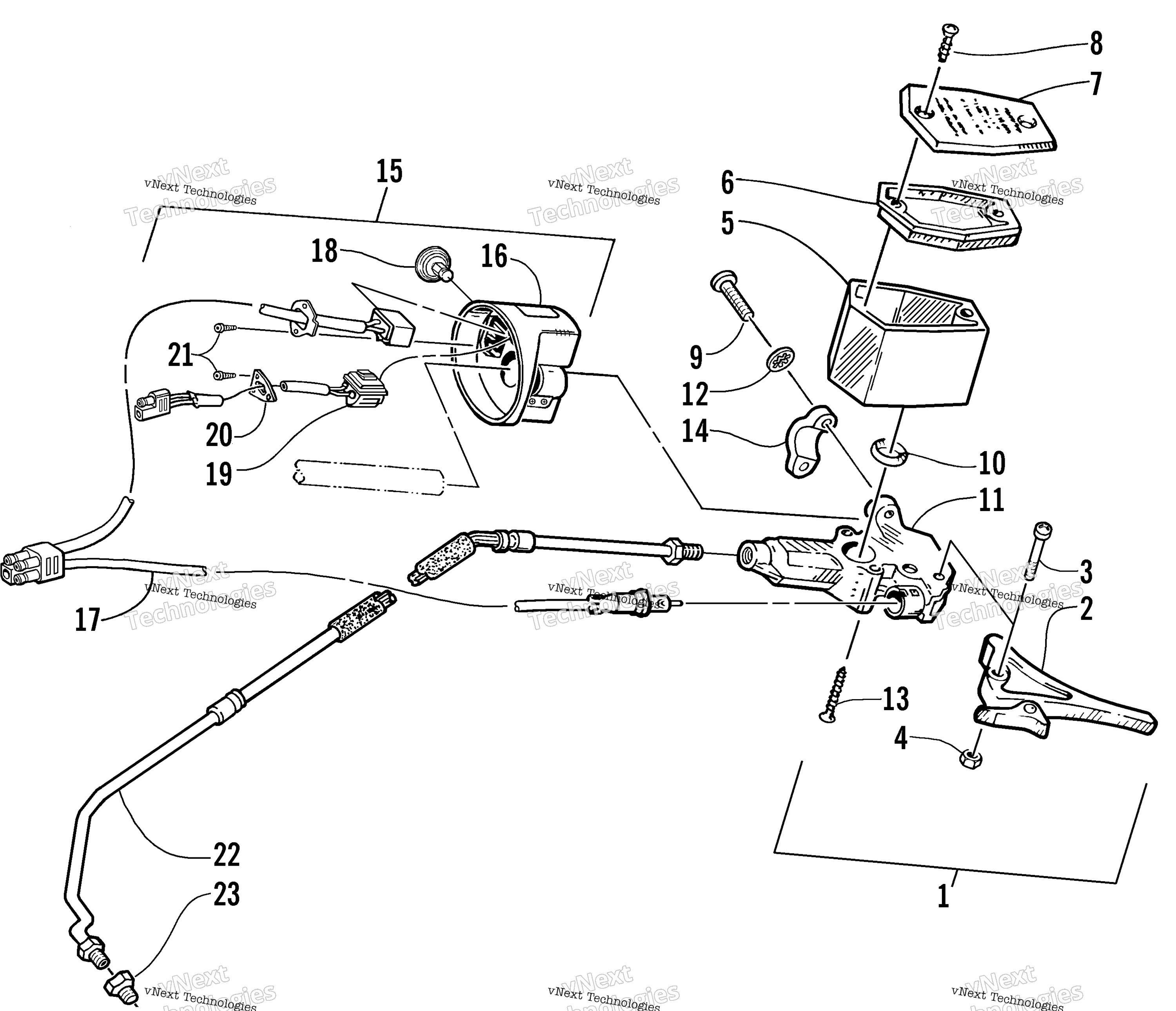

Схема Hydraulic тормоз управление узла для PANTERA 1000 (S2000PTLAAUS)
Схема
Детали
Номер
Наименование детали
Цена
1
CYLINDER,MASTER (98 PROD) (inc. 2-14) art. 0602-943
По запросу
2
Ручка тормоза Arctic Cat art. 1602-740
По запросу
3
Bolt, Lever Mounting art. 0623-430
По запросу
4
Гайка М6х1 Arctic Cat art. 0623-056
от 116 ₽
5
Reservoir art. 0602-740
По запросу
6
Gasket, Cover art. 0602-741
По запросу
7
Крышка тормозного бачка art. 0602-742
от 2 310 ₽
8
Screw, Machine art. 0623-506
от 2 310 ₽
9
Screw, Cap art. 0623-613
По запросу
10
O-Ring art. 0602-587
По запросу
12
Washer, Internal Tooth Lock art. 8052-212
По запросу
13
Screw, Machine art. 0623-432
По запросу
14
Clamp, Master Cylinder art. 0602-907
По запросу
15
Блок управления светом Arctic Cat art. 0609-406
от 13 650 ₽
16
Housing, Dimmer Control art. 0609-322
По запросу
17
Switch, Dimmer and Brake - Assembly art. 0609-267
По запросу
18
Кнопка переключения света Arctic Cat art. 0609-474
от 1 491 ₽
19
Switch, HI/LO Handwarmer - Assembly (inc. 20 and three No. 21) art. 0609-383
По запросу
20
Plate, Cover art. 0609-378
По запросу
21
Screw, Self-Tapping art. 0609-312
По запросу
22
HOSE,BRAKELINE-30.50 W/ADAPTOR art. 3602-088
По запросу
23
Fitting, Adapter - 1/8 NPT/DBL Flare art. 0602-590
По запросу
638
DOT 4 BRAKE FLUID - 12 OZ Not Illustrated art. 5639-848
По запросу
